Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri Începând cu versiunea SR.713.1 Ediţia 12/2020 3.11 Cărucior cu co mponente 175 3.1 1.5 Dimensiunile căr uciorului cu componente 3 …
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.11 Cărucior cu componente Începând cu versiunea SR.713.1 Ediţia 12/2020
174
3.11.4 Repere la căruciorul cu componente
3
Fig. 3.11 - 3 Repere la căruciorul cu componente
(1) Repere la căruciorul cu componente
După parcarea căruciorului cu componente, plantatorul de componente măsoară reperele căru-
ciorului cu componente.
La componentele cu o lungime a muchiei mai mică de 0,5 mm, aşadar la componente 0402 sau
mai mici, înainte de preluare primei componente va fi determinată poziţia componentei în alveola
benzii.
(1)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.11 Cărucior cu componente
175
3.11.5 Dimensiunile căruciorului cu componente
3
Fig. 3.11 - 4 Dimensiunile căruciorului cu componete, SIPLACE SX1/SX2, toate dimensiunile în mm
(1) Lungime = 760 mm
(2) Lăţime = 864 mm
(3) Înălţime (în funcţie de reglajul înălţimii
– la 900 mm = 934 mm
– la 930 mm = 964 mm
– la 950 mm = 984 mm
(4) Distanţa mânerelor ridicate = 476 mm
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.11 Cărucior cu componente Începând cu versiunea SR.713.1 Ediţia 12/2020
176
3.11.6 Masa cu componente SIPLACE SX1/SX2
Modulele alimentatoare se aşează cu glisiera anterioară pe ghidajul de inserare. La inserare mo-
dulul alimentator alunecă cu ghidajele sale pe profilul de ghidare, până la rigla opritoare. Un alezaj
de centrare de la rigla opritoare preia ştiful de centrare "faţă" a modulului alimentator X. În acelaşi
timp clichetul de blocare a mesei pentru componente se blochează pe rola de blocare a modulului
alimentator. Ştiftul de centrare "spate" de pe partea superioară a modulului de alimentare va fi pre-
luată de degajarea riglei de centrare.
3

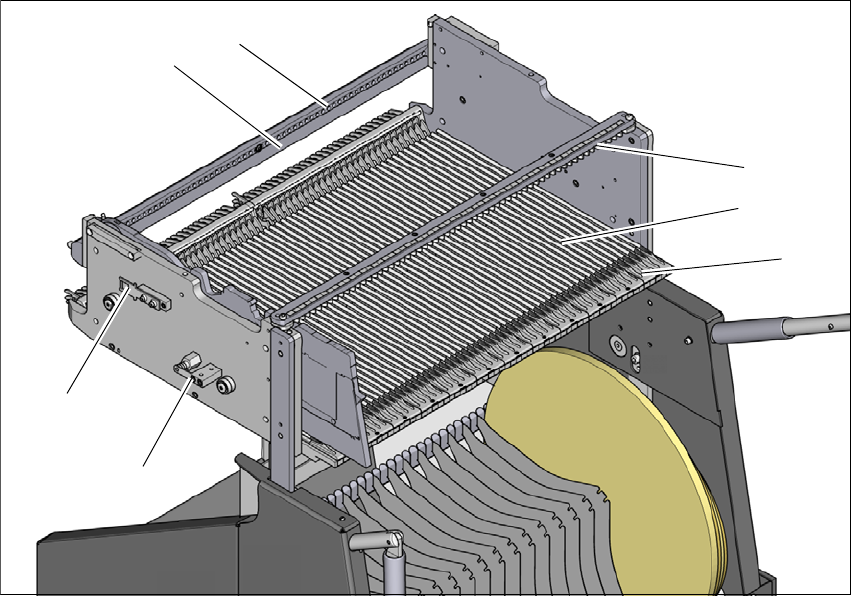

Fig. 3.11 - 5 Masă pentru componente, vedere din spate
(1) Ghidaj de inserare
(2) Profil de ghidare (profil
Ω)
(3) Şipcă de centrare pentru angrenarea ştiftului de centrare "spate" pentru modulele alimenta-
toare X
(4) Şipcă opritoare
(5) Orificii de centrare
(6) Limbă de cuplare pentru întrerupătorul de siguranţă al circuitului de OPRIRE URGENTĂ
(7) Zăvor
(1)
(2)
(3)
(4)
(5)
(6)
(7)
