3 Date tehnice şi subansambluri Ins trucţiuni de utilizare SIPLAC E SX1/SX2 ediţia V2 şi V3 3.11 Cărucior cu componente Începând cu ve rsiunea SR.713.1 Ediţia 12/2020 178 3.1 1.7 Suport pentru rola de bandă supliment ară…
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.11 Cărucior cu componente
177
3

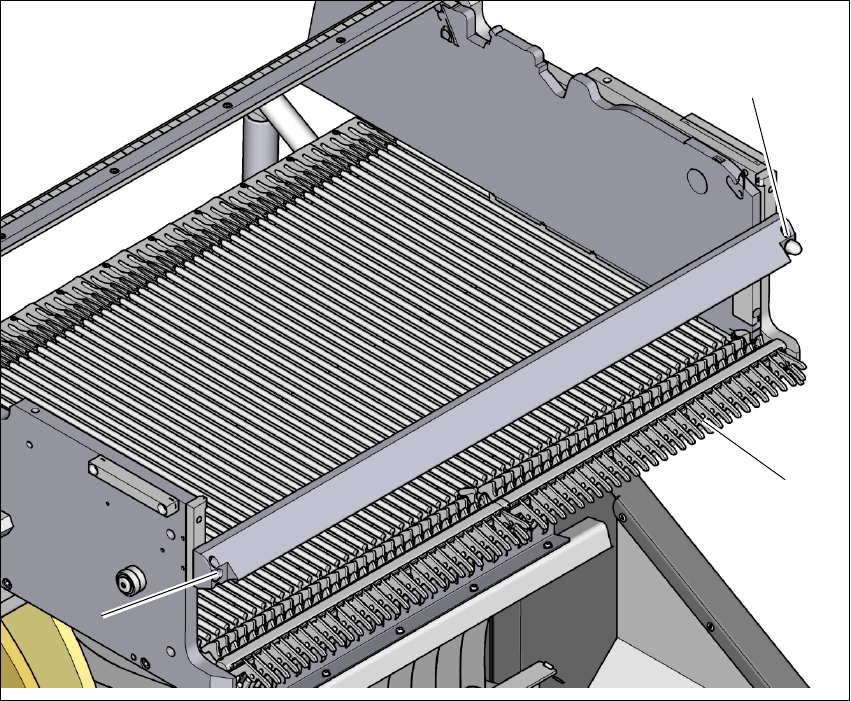

Fig. 3.11 - 6 Masă pentru componente, vedere din faţă
(1) Clichete de blocare
(2) Ştift de centrare la masa componentelor
(3) Orificiu de centrare la masa componentelor
(1)
(2)
(3)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.11 Cărucior cu componente Începând cu versiunea SR.713.1 Ediţia 12/2020
178
3.11.7 Suport pentru rola de bandă suplimentară pentru masa cu componente
3

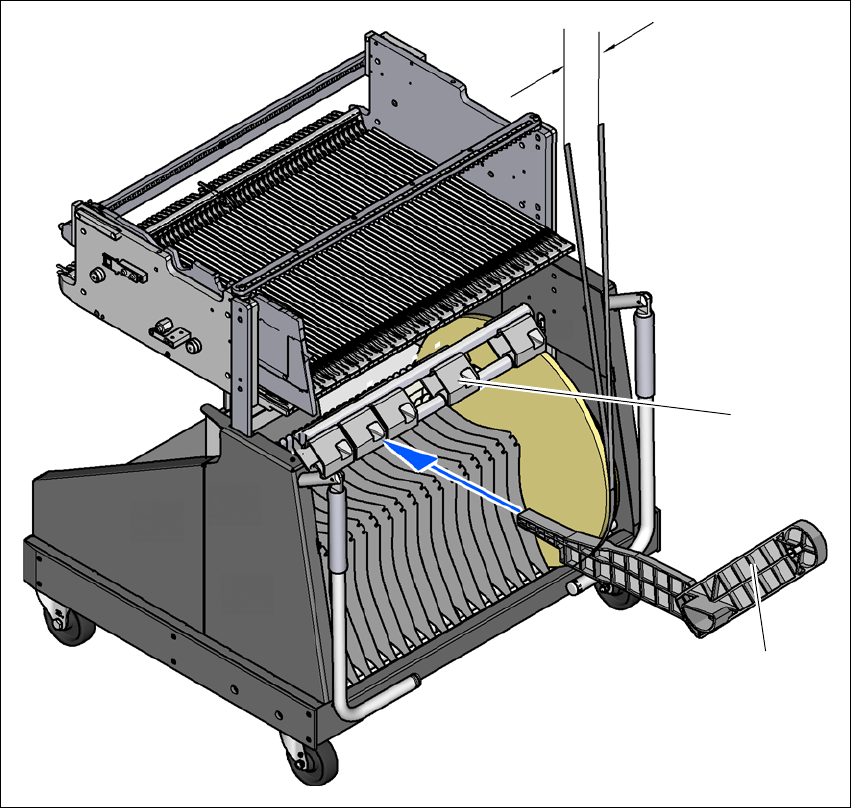

Fig. 3.11 - 7 Suport pentru rola de bandă suplimentară
(1) Suport pentru rola de bandă suplimentară, cod articol 03075622-xx
(2) Dispozitiv de prindere a suportului
Modulele alimentatoare ale Seriei X pot prelucra benzi fără probleme, dacă distanţa laterală dintre
modulul alimentator şi rola de bandă nu depăşeşte 60 mm. Dacă distanţa maximă admisibilă nu
poate fi respectată din cauza unei echipări prestabilite, recomandăm utilizarea suportului pentru
role de bandă suplimentare (
poz. 1). Introduceţi pur şi simplu suportul în dispozitivul de prindere
(
poz. 2) şi deplasaţi-l până când obţineţi o distanţă mai mică decât distanţa maximă admisibilă de
60 mm. Căruciorul cu componente are în total 5 dispozitive de prindere. Fiecare suport rolă pentru
bandă poate susţine 2 role pentru bandă, astfel se pot poziţiona până la zece 19" (483 mm) - role
bandă deasupra containerului pentru benzi.
max. 60 mm
(1)
(2)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.11 Cărucior cu componente
179
3.11.8 Container pentru benzi
3.11.8.1 Descriere
Containerul pentru benzi poate susţine role de bandă cu un diametru până la 19" (483 mm). Uti-
lizarea tablelor separatoare este descrisă în paragraful 5.9.5
pagina 264.
3

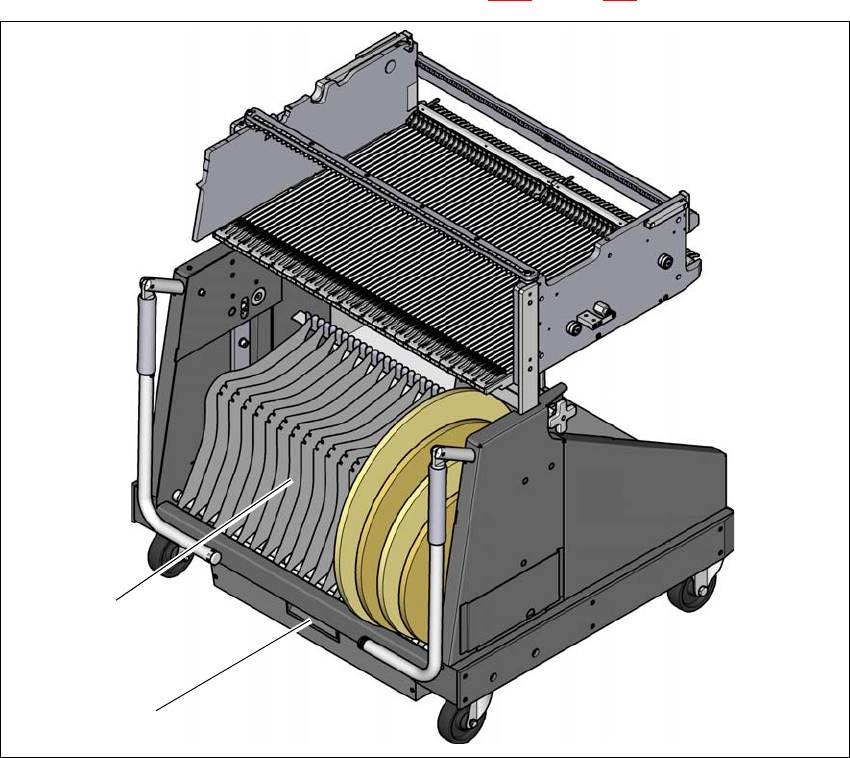

Fig. 3.11 - 8 Cărucior de componente la SIPLACE SX1/SX2, cu container pentru benzi
(1) Container pentru benzi, cu table de separare
(2) Recipient pentru deşeuri de bandă
(1)
(2)
