3.11.10 Canalul de ghidare a benzii goale de la dispozitivul de tracţiune a cărucio-
rului cu componente
În varianta standard, canalul de ghidare a benzii goale poate alimenta dispozitivul de tăiere a ben-
zii cu benzi care au o înălţime a alveolei de maxim 12 mm.
3

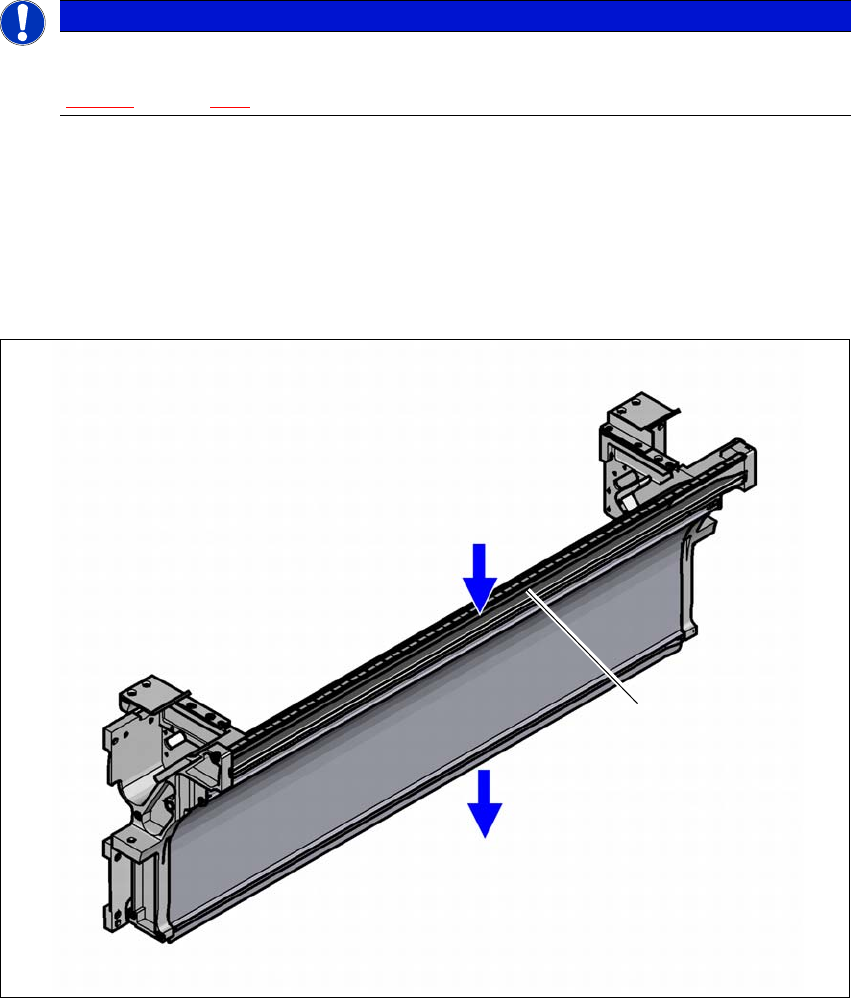

Fig. 3.11 - 10 Canal de dirijare bandă goală a dispozitivului de tracţiune pentru cărucioare de componente-SIPLACE
SX1/SX2
(1) Fantă de admisie a benzilor goale
(2) Fantă de evacuare pentru benzile goale de deasupra dispozitivului de tăiere pneumatic
(3) Tablă separatoare pentru benzi < 12 mm, demontabilă pentru benzi > 12 mm
INDICAŢIE
Jgheabul deşeurilor de bandă pentru SIPLACE SX1/SX2 se poate instala numai la dispo
-
zitive de tracţiune pentru cărucioare de componente pentru SIPLACE SX1/SX2 (vezi Fig.
5.15 - 4
, pagina 286).
(1)
(2)
(3)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.11 Cărucior cu componente Începând cu versiunea SR.713.1 Ediţia 12/2020
182
3
INDICAŢIE
Pericol de îngrămădire!
În cazul modulelor alimentatoare cu alveole scunde imediat lângă modulele alimentatoare
cu alveole înalte există pericol de îngrămădire pentru benzile goale.
Nu poziţionaţi modulele alimentatoare cu alveole scunde imediat lângă modulele ali-
mentatoare cu alveole înalte.
Pentru alveolele de bandă mai înalte decât 12 mm, tabla de separare (Poz. 3 din Fig. 3.11
- 10) se poate îndepărta (vezi paragraful 4.5, pagina223).
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.1 Transportul şi configuraţia livrată
183
4 Instalarea şi punerea în funcţiune
4.1 Transportul şi configuraţia livrată
4.1.1 Ambalajul de transport
Pe teritoriul Europei plantatorul de componente şi căruciorul cu componente se livrează pe două
palete din lemn şi ambalat în folie de plastic. În afara Europei, plantatorul de componente şi căru-
ciorul cu componente sunt livrate în cutii de transport din lemn.
4.1.1.1 Dimensiunile ambalajelor de transport
Dimensiunile paleţilor şi cutiilor din lemn sunt prezentate în tabelul următor:
4
Fig. 4.1 - 1 Cutie de transport - dimensiuni în milimetri
(A) Puncte de aplicare a stivuitorului cu furcă
Plantator de
componente
electronice
(L x A x H)
Cărucior cu componente
60 (L x A x H)
Cărucior cu componente
30 (L x A x H)
Palet 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Cutie de
lemn
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
