Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune Începând cu versiunea SR.713.1 Ediţia 12/2020 4.1 Transportul şi configura ţia livrată 189 4 4 Fig. 4.1 - 3 Suprafe ţ e de re…
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.1 Transportul şi configuraţia livrată Începând cu versiunea SR.713.1 Ediţia 12/2020
188
4.1.5.2 Mijloace de transport
Pentru transportarea plantatorului de componente folosiţi un stivuitor cu următoarele specificaţii:
4.1.5.3 Puncte de aplicare a stivuitorului cu furcă la plantatoarele de componente
Figura 4.1 - 3, pagina 189 arată punctele de aplicare a stivuitorului la automat, dacă se doreşte
ridicarea automatului de pe paletă sau se doreşte transportul fără paletă.
4
Înainte de ridicarea plantatorului de componente trebuie să aveţi în vedere neapărat urmă-
toarele avertizări, pentru a evita o avariere ireversibilă a plantatorului de componente:
4
4
lungimea furcii min. 1800 mm
Capacitatea portantă min. 6000 kg
Distanţa între dinţii furcii, atunci când furca este paralelă
cu direcţia de transport a plăcilor de circuite
cca. 420 mm
INDICAŢIE
Evitarea daunelor la plantatorul de componente
Transportaţi plantatorul de componente pe distanţe mai lungi numai cu ajutorul pale-
tului şi al stivuitorului cu furcă.
AVERTIZARE
Orientarea furcii
– Furca trebuie să fie paralelă transportorul PCB-urilor.
– Furca trebuie poziţionată central faţă de plantatorul de componente.
AVERTIZARE
Pericol de deteriorare datorită distanţei prea mari dintre furci!
Mărirea distanţei dintre furci în aşa fel încât plantatorul de componente să fie ridicat în afa
-
ra suprafeţelor de aşezare, poate duce la deteriorarea batiului maşinii şi la deteriorarea
cablurilor şi conductelor.
Deschideţi furca numai până la o lăţime care să fie în interiorul suprafeţei de aşezare
a bazei maşinii (vezi Fig. 4.1 - 3
, pagina 189).
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.1 Transportul şi configuraţia livrată
189
4
4

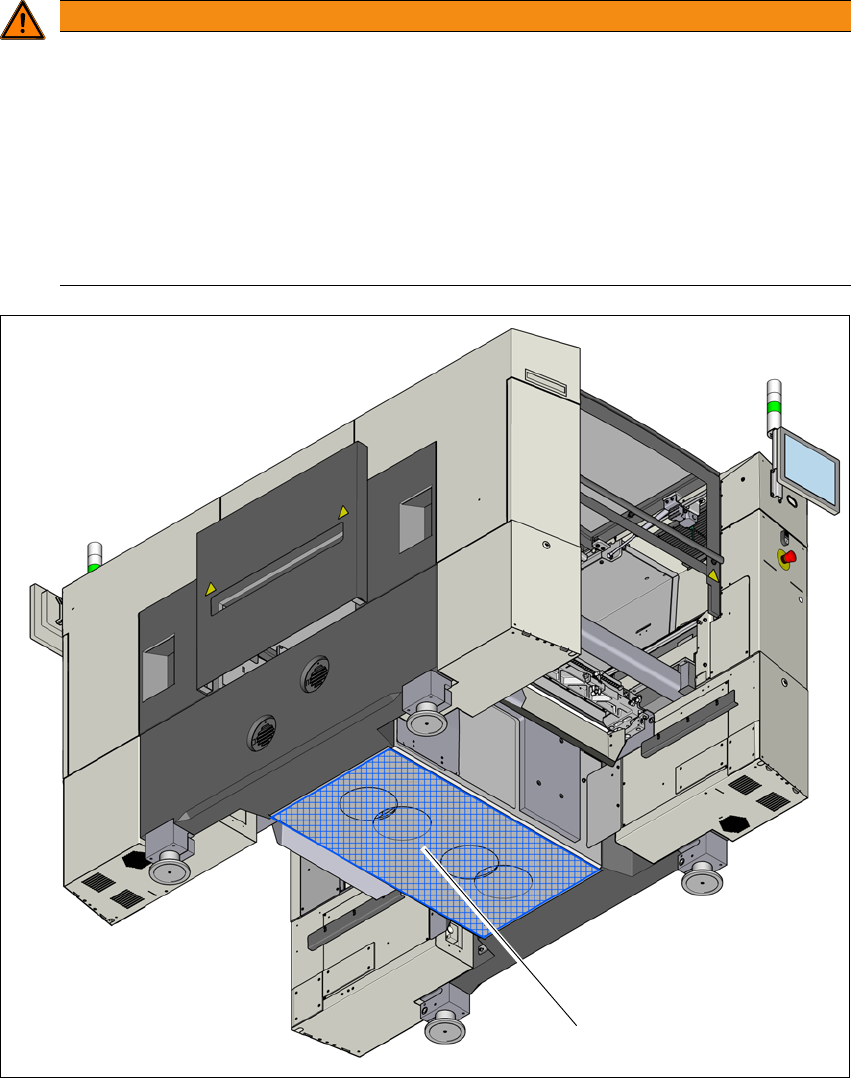

Fig. 4.1 - 3 Suprafeţe de reazem - furcă paralelă cu direcţia de transport a plăcilor cu circuite
(1) Suprafaţa de aşezare pentru furcile stivuitorului
AVERTIZARE
Pericol de deteriorare datorită sarcinii unilaterale!
Solicitare unilaterală a picioarelor maşinii, de exemplu prin înclinarea automatului poate
conduce la o deformare a sistemului de fixare a picioarelor maşinii.
Aveţi grijă ca furca să fie încărcată uniform la ridicarea plantatorului de componente.
Folosiţi un suport fix între furcă şi plantatorul de componente.
Solicitaţi prezenţa unei a doua persoane care să supravegheze ridicarea plantatoru-
lui de componente şi să se asigure că acesta nu se răstoarnă într-o parte la ridicarea
cu stivuitorul cu furcă.
(1)
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.1 Transportul şi configuraţia livrată Începând cu versiunea SR.713.1 Ediţia 12/2020
190
4.1.5.4 Aspecte ce trebuie avute neapărat în vedere la transport
4
4
AVERTIZARE
Pericol de deteriorare!
Filetul pentru picioarele maşinii în batiul automatului se poate deteriora prin frecarea de
sol sau prin lovituri.
În timpul transportului, aveţi grijă neapărat ca toate picioarele maşinii să fie ridicate
de pe sol.
AVERTIZARE
Pericol de deteriorare a canalului aerului uzat al pompei de vid!
În zona de plantare 1 se pot monta pompe de vid. Canalul aerului uzat este montat sub
batiul maşinii. Acest canal al aerului uzat poate fi deteriorat la transportul cu stivuitorul.
Demontaţi canalul aerului uzat înaintea transportării plantatorului de componente
electronice cu un stivuitor.
