Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune Începând cu versiunea SR.713.1 Ediţia 12/2020 4.2 Infrastructura locului de am plasare 193 4.2.2.2 Racordul de aer comprimat …
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.2 Infrastructura locului de amplasare Începând cu versiunea SR.713.1 Ediţia 12/2020
192
4.2.2 Alimentare cu aer comprimat
4

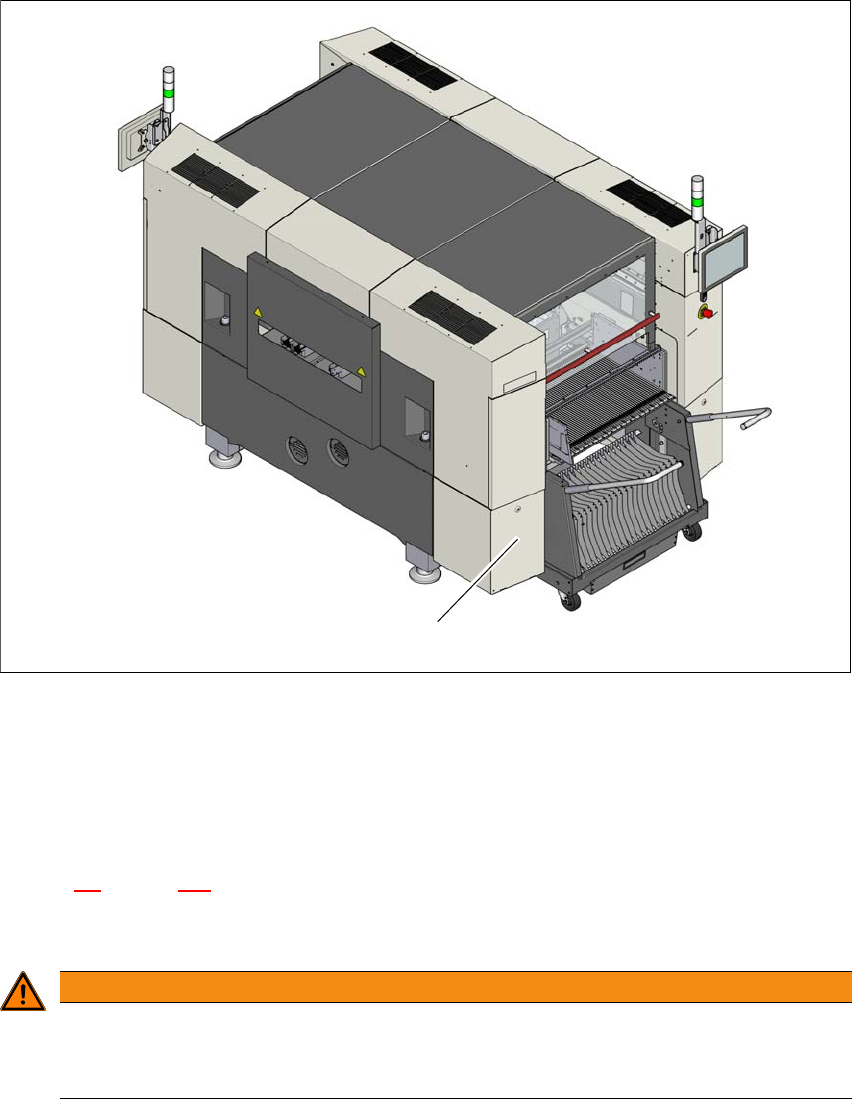

Fig. 4.2 - 1 Poziţia alimentării cu aer comprimat la plantatorul de componente
(1) Poziţia de montare a alimentării cu aer comprimat
4.2.2.1 Verificarea alimentării cu aer comprimat
Verificaţi dacă alimentarea cu aer comprimat îndeplineşte specificaţiile maşinii (vezi tabelul din pa-
ragraful 3.4
, pagina 107).
Înregistraţi în procesul verbal caracteristicile aerului comprimat de la locul de amplasare.
4
(1)
AVERTIZARE
Pericol de accidentare!
Pericol de accidentare la conductele de aer comprimat aflate sub presiune!
Nu deconectaţi niciodată conductele de aer comprimat aflate sub presiune.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.2 Infrastructura locului de amplasare
193
4.2.2.2 Racordul de aer comprimat de la plantatorul de componente
4

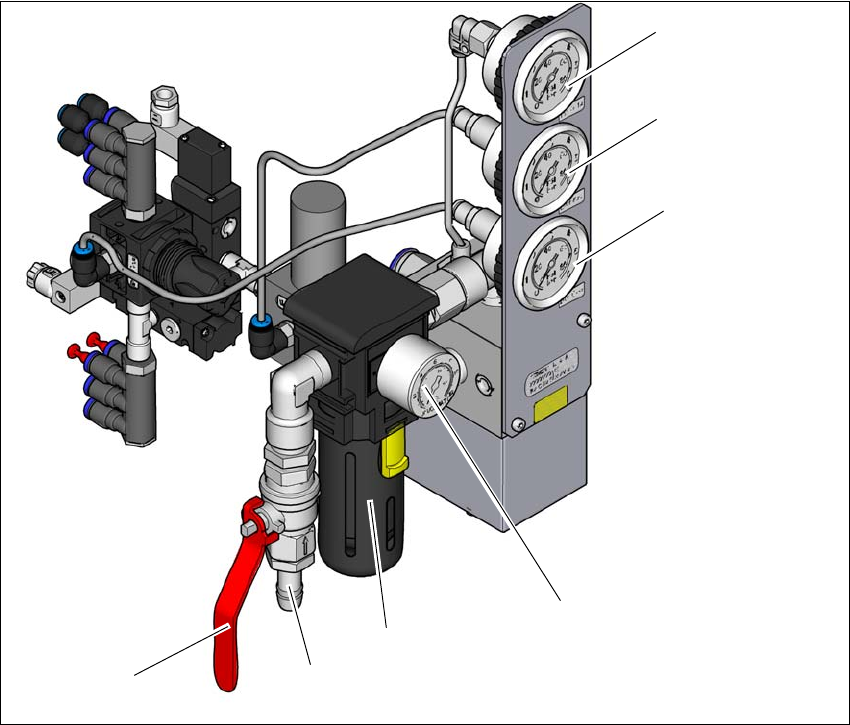

Fig. 4.2 - 2 Unitatea de aer comprimat de la plantatorul de componente
Legendă pentru figură 4.2 - 2
(1) manometrul pentru presiunea de alimentare a portalului 1 şi 2
Presiune nominală 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (domeniu de afişare 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometrul pentru presiunea de alimentare a componentelor maşinii
Presiune nominală: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (domeniu de afişare 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometrul pentru presiunea de alimentare a modulelor de alimentare Bulkcase
Presiune nominală 0,25 MPa ± 0,05 MPa, 2,5 bar ± 0,5 bar (domeniu de afişare: 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometrul pentru presiunea de intrare
Presiune nominală 0,5 - 1,0 MPa, 5 - 10 bar (domeniu de afişare: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtru de aer comprimat
(6) Racord de aer comprimat
(7) Robinet de închidere în poziţia "DESCHIS"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.2 Infrastructura locului de amplasare Începând cu versiunea SR.713.1 Ediţia 12/2020
194
4.2.3 Alimentarea de la reţea
4
Fig. 4.2 - 3 Poziţia alimentării cu aer comprimat la plantatorul de componente
(1) Zăvor
(2) Întrerupător general cu siguranţă împotriva reconectării
(3) Unitatea de alimentare cu curent în spatele capacului
4.2.3.1 Indicaţii privind pericolele
4
(1)
(2)
(3)
PERICOL
Pericol din cauza tensiunii!
Plantator de componente se va alimenta cu 3 x 380 V~ până la 3 x 415 V ± 10 %, 50/60 Hz
sau opţional cu
3 x 200 V~ până la 3 x 220 V~ ± 10 %; 50/60 Hz. Componentele acestei instalaţii conduc
aşadar tensiuni care prezintă pericol de moarte - chiar şi cu întrerupătorul general decu-
plat şi cu priza scoasă.
Manipularea necorespunzătoare a acestui plantator de componente poate provoca dece-
sul sau vătămări corporale grave, precum şi pagube materiale însemnate.
Din acest motiv respectaţi prescripţiile în vigoare de prevenirea accidentelor şi cele
din standardele DIN (în special EN 60204, partea 1 sau IEC 60204, partea 1) respec-
tiv prevederile naţionale din ţara dvs.
Numai personalul calificat respectiv instruit are permisiunea de a deschide capacele
ale unităţii de alimentare electrică.
