4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare S IPLACE SX1/SX2 ediţia V2 şi V3 4.2 Infrastructura locului de amplasare Începând cu versiunea SR .713.1 Ediţia 12/2020 196 4.2.3.3 Aliment are de la reţea -…

Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.2 Infrastructura locului de amplasare
195
4
4.2.3.2 Verificarea alimentării de la reţea
Verificaţi dacă alimentarea cu curent îndeplineşte specificaţiile maşinii (vezi tabelul din paragraful
3.4
, pagina 107).
4
PERICOL
Tensiuni letale sub capacul opririi de siguranţă (CSB)!
Sub capac se găsesc componente, care chiar şi cu plantatorul de componente decuplată
şi scoasă din priză pot fi pentru un anumit timp sub tensiuni letale. După scoaterea din
priză aşteptaţi 5 minute, până când condensatoarele se descarcă.
Nu deschideţi niciodată capacele.
Numai tehnicienii de service ai ASM Assembly Systems GmbH&Co.KG respectiv
tehnicieni de service ai exploatatorului instruiţi la ASM au voie să efectueze lucrări
pe oprirea de siguranţă (CSB).
INDICAŢIE
Sarcini de vârf în alimentarea cu curent
La alimentarea electrică apar vârfuri de sarcină condiţionate tehnic.
Dacă este cazul, vă rugăm să stabiliţi impedanţa reţelei luând legătura cu societatea
de distribuţie a energiei electrice.

4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.2 Infrastructura locului de amplasare Începând cu versiunea SR.713.1 Ediţia 12/2020
196
4.2.3.3 Alimentare de la reţea - specificaţie
Pentru cablul de alimentare de la reţea sunt posibile următoarele configuraţii:
(1) Fără
cablu de conectare la reţea
(2) 5 x 4 mm² CU fişă CEE roşu 16 A (conform IEC 60309)
pentru tensiuni între 3 x 380 V~ şi 3 x 415 V~ ± 10 %, 50/60 Hz
(3) 5 x 4 mm² FĂRĂ fişă pentru 3 x 200 V~ până la 3 x 220 V~ ± 10 %; 50/60 Hz sau tensiuni de
reţea între 3 x 380 V~ şi 3 x 415 V ± 10 %, 50/60 Hz
Codificarea prin culori a conductorilor depinde de ţara de destinaţie a utilizatorului instalaţiei.
4
4
AVERTIZARE
Secţiunea şi lungimea cablului de conectare la reţea
Secţiunea şi lungimea cablului de conectare la reţea influenţează Short-Circuit-Current-
Rating (SCCR) pentru
plantatorul de componente.
La înlocuirea cablului de conectare la reţea nu aveţi voie să măriţi secţiunea conductoa
-
relor şi nici să reduceţi lungimea cablului.
AVERTIZARE
Marcajul clar al conductoarelor electrice!
Conductele electrice pentru fiecare plantator de componente şi pentru fiecare dotare op-
ţională trebuie marcate în mod clar şi trebuie să fie posibilă identificarea corectă.
Sunt valabile reglementările ţării în care este utilizat plantatorul de componente.

Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.2 Infrastructura locului de amplasare
197
4.2.3.4 Conectare la reţea - FĂRĂ cablu de conectare la reţea (Configuraţie 1)
Plantatorul de componente nu are cablu de alimentare de la reţea. Cablul de conectare la reţea
se racordează la bornele de legătură la reţea (X94) în sertarul de alimentare cu curent.
4
4
4

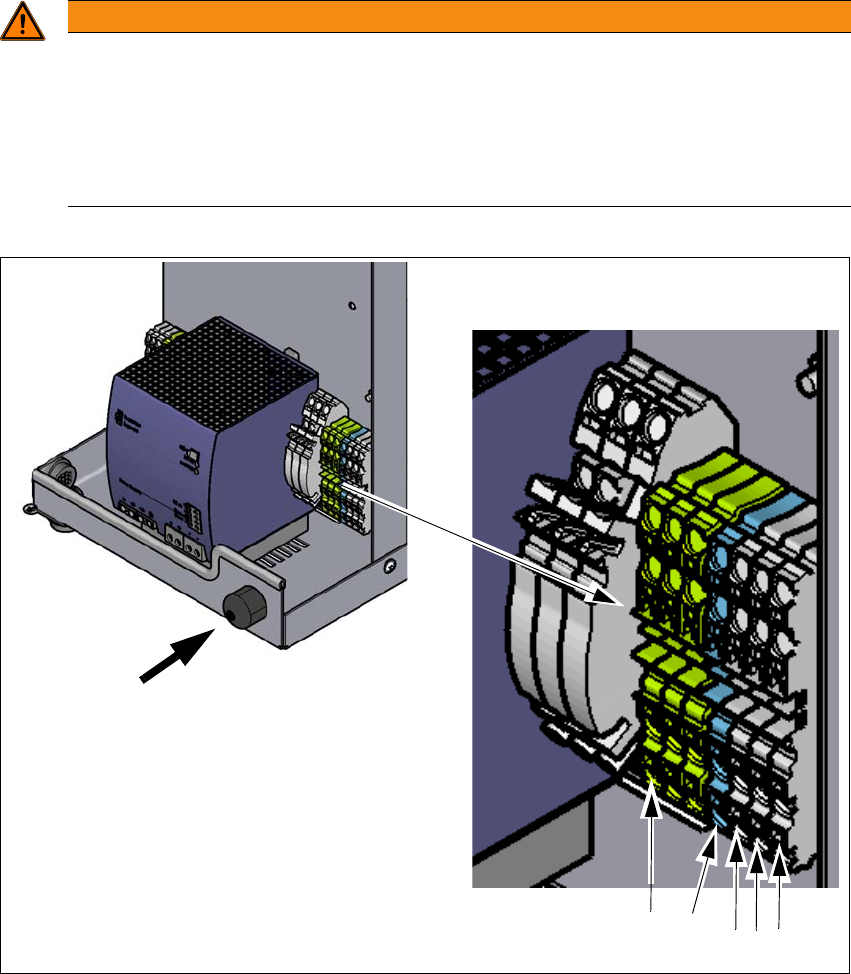

Fig. 4.2 - 4 Tabloul de borne pentru racordarea cablului de conectare la reţea
(1) Borne de racordare la reţea (X94) pentru cablul de conectare la reţea L1, L2, L2, N şi PE.
Bornele de racordare sunt dimensionate pentru o secţiune a firelor de 4 mm².
(2) Deschidere la alimentarea cu curent, cu şurub pentru cablu
AVERTIZARE
Cablu de alimentare de la reţea se va lega numai de către un electrician .
Legarea unui cablu de alimentare de la reţea se va efectua numai de către un electrician.
Electricianul este o persoană cu pregătire profesională, cunoştinţe şi experienţe adecva
-
te, astfel ca să fie în stare să recunoască şi să evite pericolele ce pot proveni din electri
-
citate.
Sunt valabile reglementările ţării în care este utilizat plantatorul de componente.
(2)
(1)
L1
L2
L3
N
PE
