Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune Începând cu versiunea SR.713.1 Ediţia 12/2020 4.2 Infrastructura locului de am plasare 199 4.2.3.5 Conect are la reţea - cabl…
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.2 Infrastructura locului de amplasare Începând cu versiunea SR.713.1 Ediţia 12/2020
198
Duceţi cablul de conectare prin şurubul pentru cablu (Poz. 2) la bornele de legătură pentru
reţea X94 (
Poz. 1) din fig. 4.2 - 4, pagina 197.
Asiguraţi o rază mară de îndoire. Nu este permisă îndoirea conductorilor.
Sertizaţi la capătul fiecărui conductor câte un manşon de cablu.
Legaţi firele L1, L2, L3, N şi PE la bornele de legătură la reţea X94 (Poz. 1) în Fig. 4.2 - 4,
pagina 197
. Aveţi grijă ca la introducerea firelor în bornele de legătură să nu deterioraţi bor-
nele de legătură.
4
Strângeţi şuruburile cablului (Poz. 2) din Fig. 4.2 - 4, pagina 197 cu mâna.
Aveţi grijă ca firele şi cablul să nu se frece de nimic şi să nu fie prins nicăieri. Dacă este ne-
cesar fixaţi firele şi cablul cu un colier pentru cablu.
ATENŢIE
Atenţie la ordinea corectă a fazelor!
Fiţi atent la ordinea corectă a fazelor. Ordinea incorectă a fazelor duce la funcţionarea
incorectă şi la defectarea pompei de vid! Verificaţi sensul de rotaţie corect al pompei
(pompelor) de vid la punerea în funcţiune a plantatorului de componente.
Verificaţi funcţionarea corectă a PE plantatorului de componente.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.2 Infrastructura locului de amplasare
199
4.2.3.5 Conectare la reţea - cablu de conectare la reţea CU fişă (configuraţia 2)
Plantatoarele de componente au în dotare un cablu de conectare la reţea de cca. 5 m lungime CU
o priză CEE de culoare roşie de 16 A (conform IEC 60309).
4
4

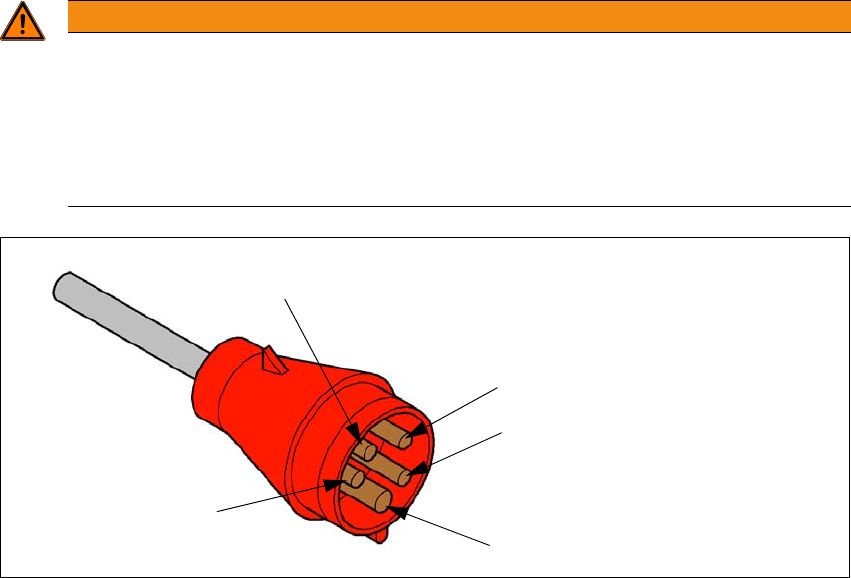

Fig. 4.2 - 5 Alocarea picioarelor fişei CEE
AVERTIZARE
Cablu de alimentare de la reţea se va lega numai de către un electrician .
Legarea unui cablu de alimentare de la reţea se va efectua numai de către un electrician.
Electricianul este o persoană cu pregătire profesională, cunoştinţe şi experienţe adecva
-
te, astfel ca să fie în stare să recunoască şi să evite pericolele ce pot proveni din electri
-
citate.
Sunt valabile reglementările ţării în care este utilizat plantatorul de componente.
PE
L1
L2
L3
N
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.2 Infrastructura locului de amplasare Începând cu versiunea SR.713.1 Ediţia 12/2020
200
4.2.3.6 Conectare la reţea - cablu de conectare la reţea FĂRĂ fişă (configuraţia 3)
Plantatoarele de componente au în dotare un cablu de conectare la reţea de cca. 5 m lungime
FĂRĂ priză.
4
4

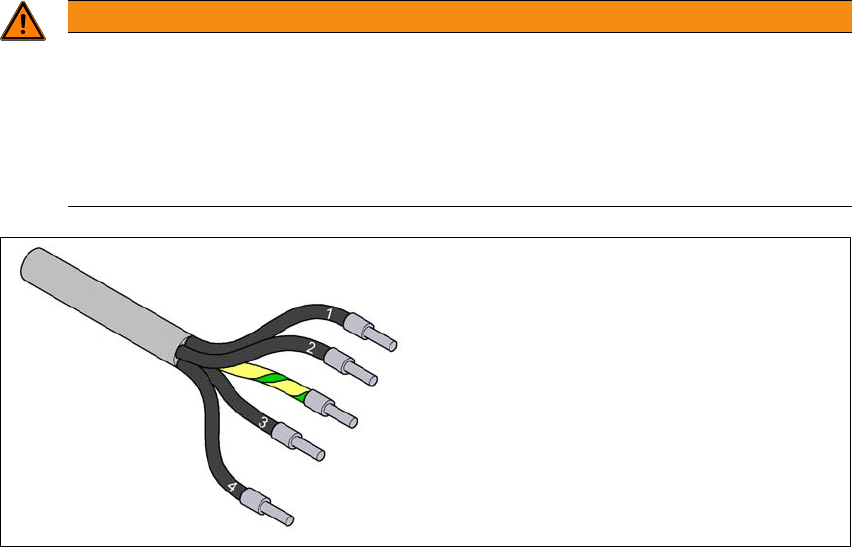

Fig. 4.2 - 6 Marcarea firelor la cablul de alimentare
AVERTIZARE
Cablu de alimentare de la reţea se va lega numai de către un electrician .
Legarea unui cablu de alimentare de la reţea se va efectua numai de către un electrician.
Electricianul este o persoană cu pregătire profesională, cunoştinţe şi experienţe adecva
-
te, astfel ca să fie în stare să recunoască şi să evite pericolele ce pot proveni din electri
-
citate.
Sunt valabile reglementările ţării în care este utilizat plantatorul de componente.
1 = (L1): Faza curentului alternativ trifazat
2 = (L2): Faza curentului alternativ trifazat
3 = (L3): Faza curentului alternativ trifazat
4 = (N): Conductor neutru
verde/galben= (PE): Conductor de protec-
ţie
