Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune Începând cu versiunea SR.713.1 Ediţia 12/2020 4.3 Amplasarea plan tatorului de componente 203 4.3 Amplasarea plant atorului d…
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.2 Infrastructura locului de amplasare Începând cu versiunea SR.713.1 Ediţia 12/2020
202
4
F7 Convezor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Senzor Y modul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Acţionare conveior 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
INDICAŢIE
Înlocuirea siguranţelor fine
Înlocuiţi siguranţele fine numai cu siguranţe omologate!
Siguranţă Componente Curent [A] Tensiune [V]
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.3 Amplasarea plantatorului de componente
203
4.3 Amplasarea plantatorului de componente
4.3.1 Indicaţii de avertizare
4
4
4
4
4
AVERTIZARE
Respectaţi prevederile de prevenire a accidentelor în vigoare!
Amplasarea şi punerea în funcţiune a plantatoarelor de componente este permisă numai
tehnicienilor SIPLACE, respectiv persoanelor autorizate.
Respectaţi normele de prevenire a accidentelor în cazul transportării unor mărfuri
grele.
AVERTIZARE
Pericol de accidentare la efectuarea lucrărilor de montaj de la partea inferioară a planta
-
toarelor de componente!
La efectuarea lucrărilor de montaj de la partea inferioară a plantatoarelor de componente
există pericol de accidentare!
Asiguraţi în mod suplimentar plantatoarele de componente prin măsuri adecvate. Nu
este permisă folosirea exclusivă a stivuitorului cu furcă pe post de reazem!
AVERTIZARE
Pericol de accidentare la efectuarea lucrărilor de montaj!
Poziţionarea greşită a portalului în timpul montajului îngrădeşte libertatea capului şi poate
duce la accidentări.
Aveţi grijă ca portalele să fie poziţionate deasupra zonei de transport a plăcilor de cir-
cuite.
AVERTIZARE
Reglarea înălmii plantatorului de componente!
Pentru reglarea înălţimii plantatorului de componente sunt necesare două persoane:
– o persoană efectuează lucrările de montaj necesare
– cealaltă persoană supraveghează stabilitatea plantatorului de componente ridi-
cat la montaj.
AVERTIZARE
PERICOL DE STRIVIRE!
Pericol de strivire a picioarelor la transportul plantatoarelor de componente.
Purtaţi încălţăminte cu întărire specială.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.3 Amplasarea plantatorului de componente Începând cu versiunea SR.713.1 Ediţia 12/2020
204
4.3.2 Ridicarea şi transportarea plantatorului de componente cu stivuitor
4

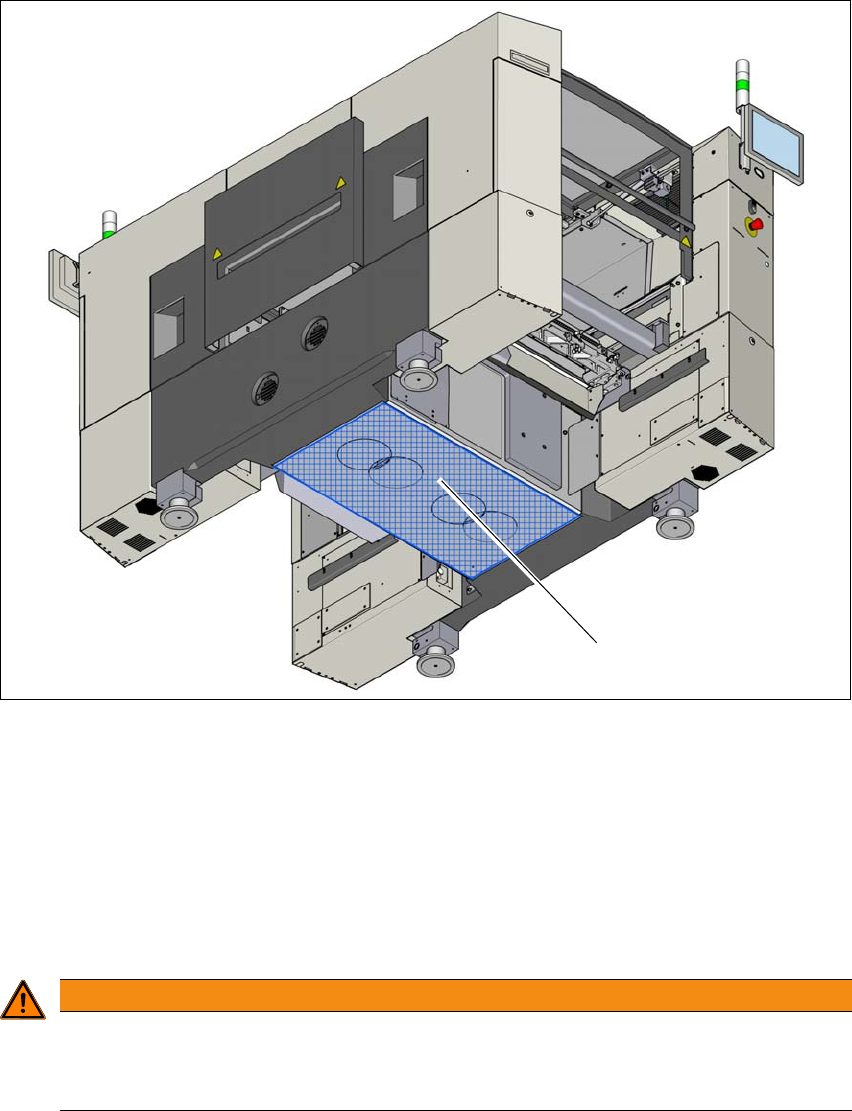

Fig. 4.3 - 1 Suprafeţe de reazem - furcă aşezată transversal pe direcţia de transport a plăcilor cu circuite
(1) Suprafaţa de aşezare pentru furcile stivuitorului
Poziţionaţi stivuitorul transversal faţă dispozitivul de transport plăci de circuit şi desfaceţi
furca până când suprafaţele de reazem a plantatorului de componente se aşează uniform pe
furcă.
Înainte de ridicarea plantatorului de componente trebuie să aveţi în vedere neapărat urmă-
toarele avertizări, pentru a evita o avariere ireversibilă a plantatorului de componente:
4
AVERTIZARE
Orientarea furcii!
– Furca trebuie să fie paralelă transportorul PCB-urilor.
– Furca trebuie poziţionată central faţă de plantatorul de componente.
(1)
