Fig. 4.3 - 4 Adaptor - reglarea înălţimii
4
(1) Şurub de reglaj pentru reglajul pe înălţime
(2) Şurub de siguranţă
(3) Adaptor pentru reglarea înălţimii
(4) Sistem de fixare
(5) Şurub de prindere
Desfaceţi şurubul de siguranţă (2). Şurubul de siguranţă asigură adaptorul şi împiedică că-
derea acestuia imediat după slăbirea dispozitivului de prindere.
4
Slăbiţi şurubul de fixare şi extrageţi în jos adaptorul pentru reglarea înălţimii.
Verificaţi la adaptorul nou dacă şurubul pentru reglarea înălţimii (1) merge uşor. Dacă este
nevoie, desfaceţi şi scoateţi şurubul şi ungeţi filetul cu unosarea consistentă Topas NCA 52.
Pentru ca adaptorul să poată fi împins uşor în dispozitivul de prindere (4), ungeţi adaptorul în
zona de prindere cu unsoare consistentă Topas NCA 52.
AVERTIZARE
Pericol de accidentare!
După slăbirea sistemului de fixare, adaptorul de înălţime poate cădea chiar dacă este fixat
cu ştift filetat în canelură, provocând astfel accidentarea mâinilor şi picioarelor.
Ţineţi bine adaptorul şi asiguraţi-l, ca să nu poată să cadă.
Atenţie la mâini şi picioare.
(3)
(1)
(2)
(4)
(5)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.3 Amplasarea plantatorului de componente
211
Introduceţi adaptorul corespunzător înălţimii transportorului de plăci cu circuite dorit.
Adaptorul se introduce în dispozitivul de prindere în aşa fel ca canelura să intre peste şurubul
de siguranţă
(2).
Strângeţi uşor şurubul de siguranţă (2).
Strângeţi uşor şurubul de prindere (5), în aşa fel ca adaptorul să se mişte pe cât posibil fără
joc în direcţia Z.
Montaţi prin aceeaşi procedură celelalte 3 adaptoare.
Coborâţi cu stivuitorul cu grijă plantatorul de componente, până când adaptoarele pentru înăl-
ţimea maşinii ating uniform terenul. O a doua persoană trebuie să supravegheze în orice caz
poziţia stabilă a plantatorului de componente în timpul operaţiei de coborâre. Dacă este ne-
voie, se slăbeşte uşor dispozitivul de prindere a adaptorului.
Ajustaţi şuruburile de reglare de pe fiecare adaptor cu cheia inelară deschisă dublă de 20 ast-
fel încât să fie atins înălţimea de transport dorit.
Nivelaţi plantatorul de componente în direcţiile X şi Y cu ajutorul nivelei pentru maşină.
4
Strângeţi şuruburile de prindere cu un cuplu de strângere de 130 Nm.
INDICAŢIE
Descrierea reglajului plantatorului de componete după direcţiile X şi Y se găseşte în pa-
ragraful 4.3.9
, pagina 216.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.3 Amplasarea plantatorului de componente Începând cu versiunea SR.713.1 Ediţia 12/2020
212
4.3.7 Cotele distanţelor picioarelor maşinii şi ale muchiilor fixe ale transportorului
de PCB-uri
4.3.7.1 Cotele distanţelor picioarelor maşinii ale transportorului simplu
4

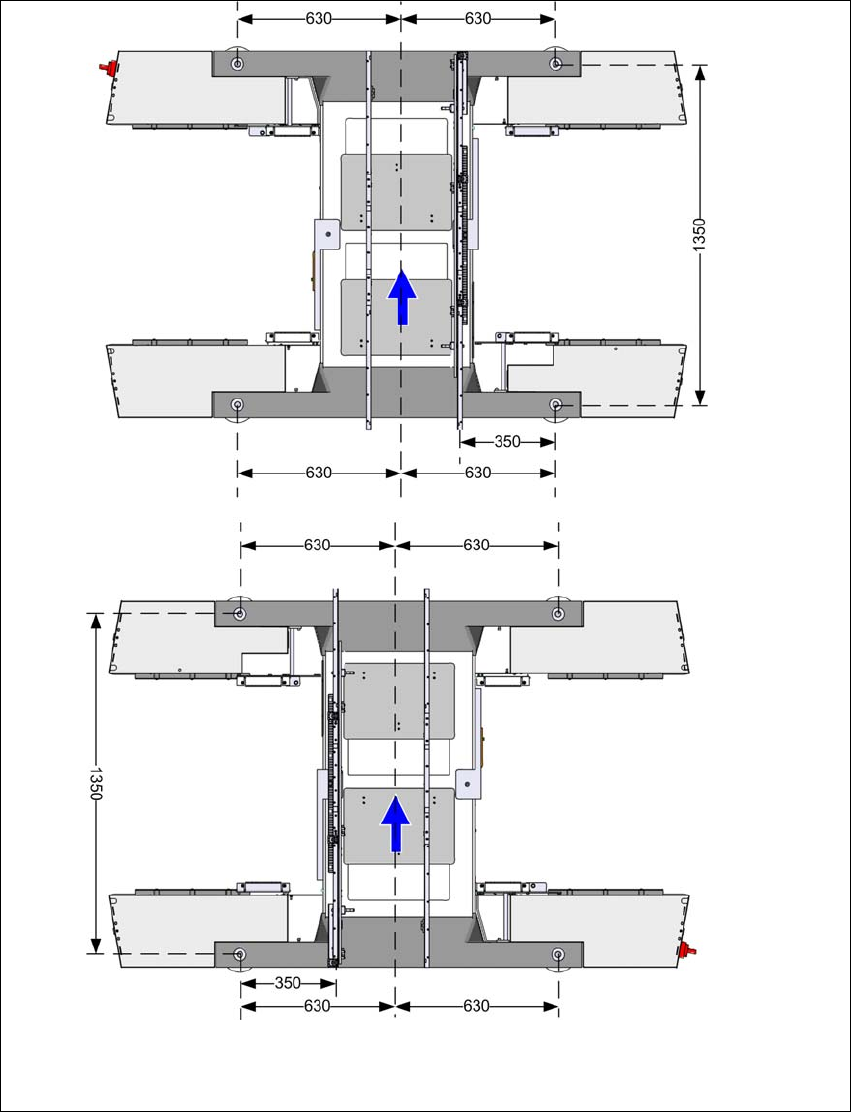

Fig. 4.3 - 5 Cotele distanţelor picioarelor maşinii ale transportorului simplu în milimetri
Peretele fix de transport în
poziţia maximă din dreapta
a
.
Peretele fix de trans-
port în
poziţia maximă din
stânga
a
.
a) Dimensiunea depinde de poziţia peretelui fix. Toate
dimensiunile sunt în mm.
