Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune Începând cu versiunea SR.713.1 Ediţia 12/2020 4.3 Amplasarea plan tatorului de componente 213 4.3.7.2 Cotele distanţelor pici…
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.3 Amplasarea plantatorului de componente Începând cu versiunea SR.713.1 Ediţia 12/2020
212
4.3.7 Cotele distanţelor picioarelor maşinii şi ale muchiilor fixe ale transportorului
de PCB-uri
4.3.7.1 Cotele distanţelor picioarelor maşinii ale transportorului simplu
4
Fig. 4.3 - 5 Cotele distanţelor picioarelor maşinii ale transportorului simplu în milimetri
Peretele fix de transport în
poziţia maximă din dreapta
a
.
Peretele fix de trans-
port în
poziţia maximă din
stânga
a
.
a) Dimensiunea depinde de poziţia peretelui fix. Toate
dimensiunile sunt în mm.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.713.1 Ediţia 12/2020 4.3 Amplasarea plantatorului de componente
213
4.3.7.2 Cotele distanţelor picioarelor maşinii ale transportorului dublu de plăci de circuite
4

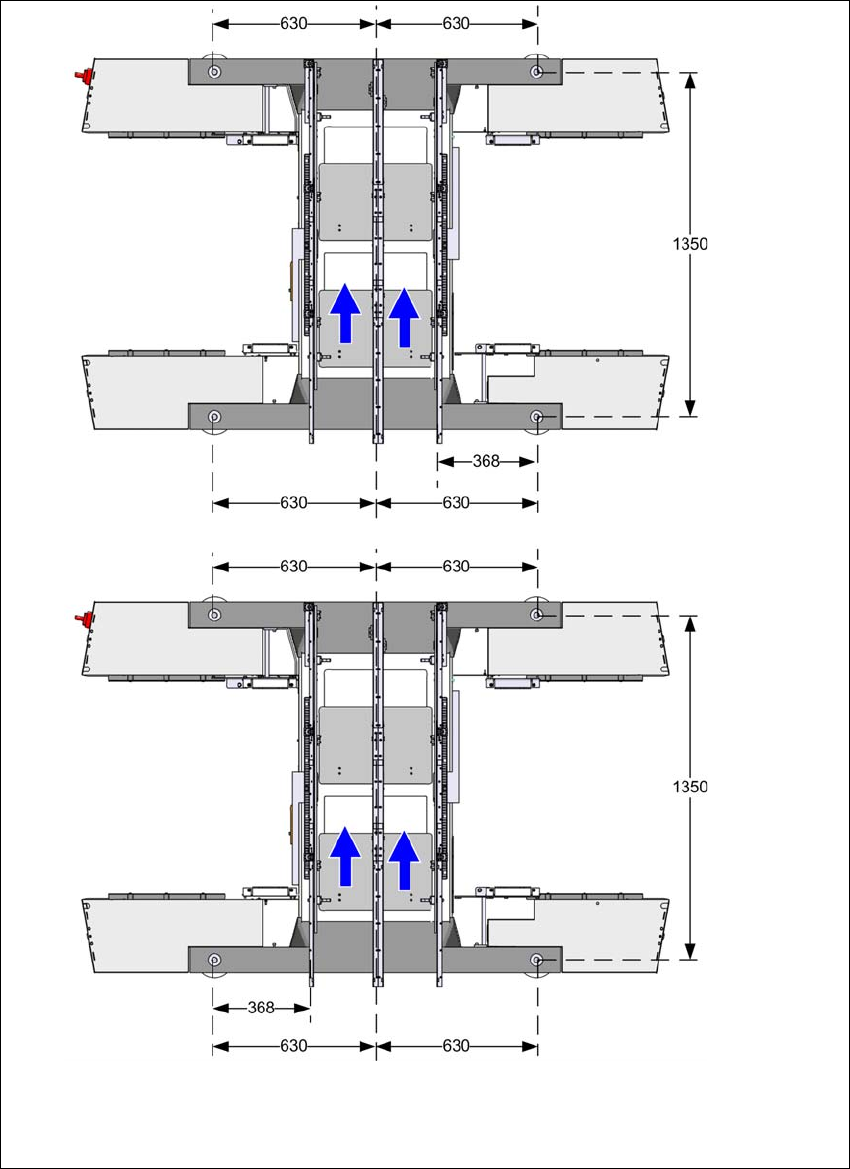

Fig. 4.3 - 6 Cotele distanţelor picioarelor maşinii ale transportorului dublu de plăci de circuite în milimetri
Peretele fix de transport
în poziţia maximă din
stânga
a
.
Peretele fix de transport în poziţia
maximă din dreapta
a
.
a) Dimensiunea depinde de poziţia peretelui fix. Toate
dimensiunile sunt în mm.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
4.3 Amplasarea plantatorului de componente Începând cu versiunea SR.713.1 Ediţia 12/2020
214
4.3.7.3 Cotele distanţelor picioarelor maşinii ale plantatorului de componente şi ale WPC5/
WPC6
4

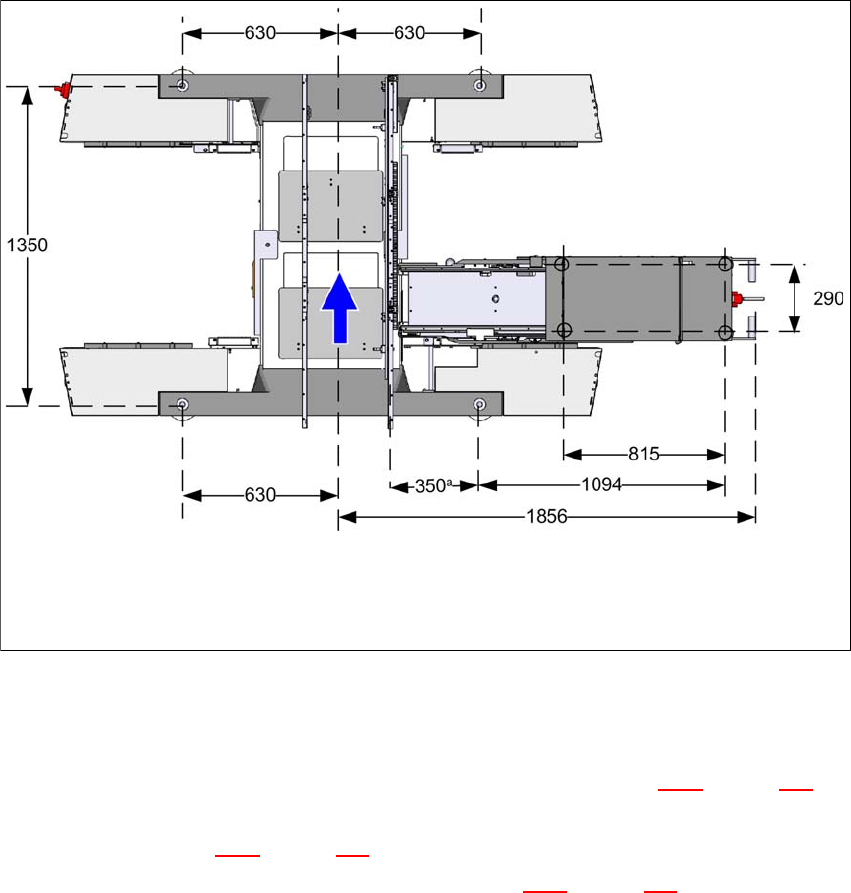

Fig. 4.3 - 7 Cotele distanţelor picioarelor maşinii ale plantatorului de componente şi ale WPC5/WPC6 în milimetri
4.3.8 Integrarea plantatorului de componente în linie
Respectaţi instrucţiunile generale de avertizare descrise în paragraful 4.3.1, pagina 203.
Respectaţi instrucţiunile de avertizare pentru transportul plantatorului de componente de-
scrise în paragraful 4.3.2
, pagina 204.
Sculele şi mijloacele auxiliare le veţi găsi în paragraful 4.3.5, pagina 207.
4.3.8.1 Reglarea şi ajustarea plantatorului de componente în linie
Ridicaţi plantatorul de componente cu stivuitor până când picioarele devin neîncărcate.
Determinaţi înălţimea transportorului de plăci de circuite al plantatorului de componente din
linie şi reglaţi cu şurubul hexagonal de reglare înălţimea aproximativă.
Dacă este necesar, montaţi picioare corespunzătoare înălţimii transportorului de plăci de cir-
cuite (vezi 4.3.6 la pagina 208).
a) Dimensiunea depinde de poziţia peretelui fix. Toate
dimensiunile sunt în mm.
