Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune Începând cu versiunea SR.713.1 Ediţia 12/2020 4.5 Adaptarea canalului de ghidare a benzii goale la înălţimea componen telor 2…

4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3

4.4 Adaptarea căruciorului cu componente la înălţimea transportorului de PCB-uri Începând cu versiunea SR.713.1 Ediţia 12/2020

222

4.4.1 Indicaţii de avertizare

4.4.2 Instrumente şi mijloace ajutătoare

Pentru reglarea înălţimii căruciorului cu componente aveţi nevoie de următoarele instrumente şi

mijloace ajutătoare:

– Mijloc auxiliar de montaj (cod articol 03015976-xx)

– Dispozitiv de ridicare pentru ridicarea mesei căruciorului cu componente, capacitate portantă

minim 80 kg

4.4.3 Modificarea înălţimii căruciorului cu componente

 Fixaţi mijlocul auxiliar de montaj cu ambele şuruburi imbus M8 x 50 pe masa de componente.

Pentru masa de componente 60 şi masa de componente 30 sunt disponibile două alezaje di-

ferite.

 Agăţaţi cârligul dispozitivului de ridicare în ureche.

 Desfaceţi şuruburile de fixare şi ridicaţi masa de componente în poziţia dorită.

 Montaţi şuruburile de fixare şi strângeţi-le.

AVERTIZARE

Reglarea înălţimii cărucioarelor pentru componente de către persoane certificate!

Reglarea înălţimii cărucioarelor de componente este premisă numai tehnicienilor firmei

ASM sau persoanelor autorizate.

 Respectaţi în acest sens normele de prevenire a accidentelor în vigoare.

 Îndepărtaţi toate modulele alimentatoare de pe masa componentelor, atunci când do-

riţi să reglaţi înălţimea mesei componentelor.

AVERTIZARE

Pericol de deteriorare!

Ridicarea şi coborârea mesei pentru componente poate duce la deteriorări.

 Îndepărtaţi toate modulele alimentatoare de pe masa componentelor.

 Montaţi dispozitivul de asistenţă la montaj pe masa componentelor în vederea reglării

înălţimii.

Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 4 Instalarea şi punerea în funcţiune

Începând cu versiunea SR.713.1 Ediţia 12/2020 4.5 Adaptarea canalului de ghidare a benzii goale la înălţimea componentelor

223

4.5 Adaptarea canalului de ghidare a benzii goale la înăl-

ţimea componentelor

Dacă se folosesc module alimentatoare, care prelucrează benzi cu o dimeniune a alveolelor > 12

mm, atunci tabla de separare

(1) trebuie îndepărtată.

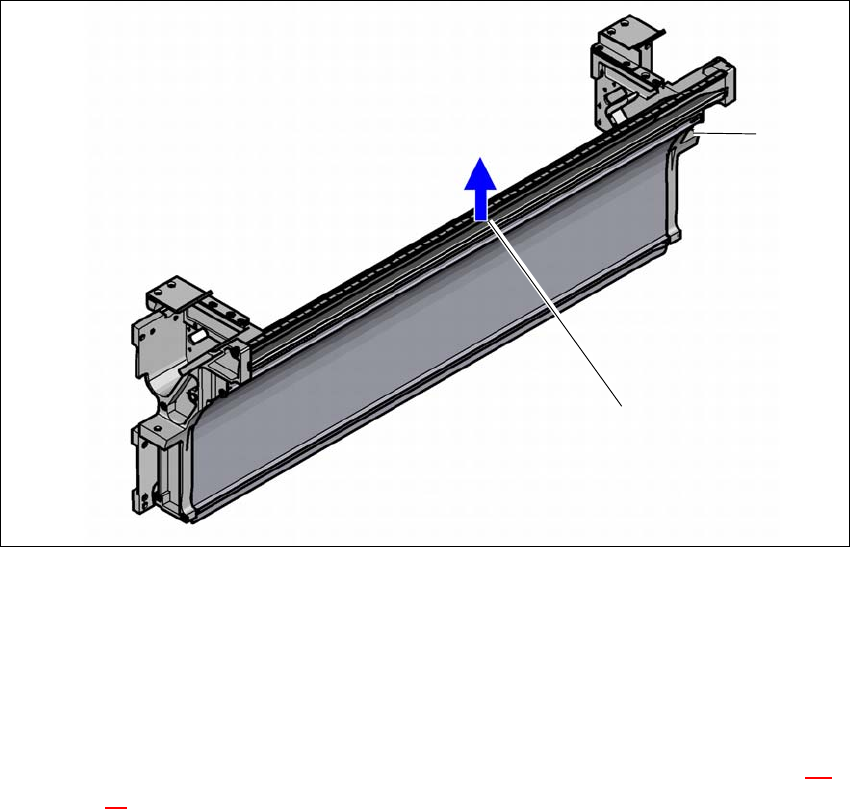

(1) Tablă separatoare demontabilă pentru benzi > 12 mm

(2) Şuruburi de fixare

 Pentru demontarea tablei separatoare, opriţi plantatorul de componente de la întrerupătorul

general.

 Deconectaţi plantatorul de componente de la alimentarea electrică şi alimentarea cu aer com-

primat.

 Asiguraţi plantatorul de componente împotriva repornirii în modul descris în paragraful 2.9,

pagina 98

 Aerisiţi conductele de aer comprimat şi aparatul de tăiat benzi:

 Dacă există un ventil de aerisire (numai la SIPLACE SX1/SX2 V3), deschideţi ventilul de

aerisire.

 Dacă nu există nici un ventil de aerisire (SIPLACE SX1/SX2 V2 şi versiunile anterioare),

trageţi jos una dintre furtunurile mai mici de pe piesa T a aparatului de tăiat benzi.

 Aşteptaţi până când presiunea de exploatare a dispozitivului de tăiere scade la 0 MPa.

 Desfaceţi şuruburile de fixare.

 Extrageţi tabla de separare.

(1)

(2)

4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3

4.6 Punerea în funcţiune a plantatorului de componente Începând cu versiunea SR.713.1 Ediţia 12/2020

224

4.6 Punerea în funcţiune a plantatorului de componente

4.6.1 Punerea în funcţiune a plantatorului de componente la client

 Verificaţi poziţia corectă a tuturor subansamblurilor.

 Îndepărtaţi siguranţele de transport (vezi secţiunea 4.3.10, pagina 220).

 Ştergeţi şinele ghidajelor liniare ale axei X/Y, cu o lavetă fără scame. Pentru aceasta nu folo-

siţi diluanţi (vezi paragraful 4.3.11

, pagina 220).

 Legați racordurile de curent și de aer comprimat. Aveţi grijă ca conductele de alimentare să

constituie un pericol de împiedicare. Pe cât posibil nu aşezaţi conductele de alimentare sub

plantatorul de componente.

 Porniţi plantatorul de componente şi verificaţi funcţionarea dispozitivelor de siguranţă cum ar

fi tasta de oprire de urgenţă, comutatorul de poziţie al capotelor şi a cărucioarelor de compo-

nente.

 Efectuaţi un ciclu de referinţă.

 Efectuaţi prima calibrare a plantatorului de componente (vezi secţiunea 4.6.1.1, pagina 225).

 Încărcaţi un lot în calculator şi testaţi-l.

 Verificaţi punctul zero al plantatorului de componente după o perioadă de încălzire de 3 - 4 h.

 Echipaţi modulele alimentatoare cu ajutorul personalului de deservire al clientului, pe baza

programului de plantare al clientului.

 Iniţiaţi personalul de deservire în manipularea modulelor alimentatoare pe baza îndrumarului

JobGuide.
