Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarc ini la plantatoarele de componen te Începând cu versiunea SR.713.1 Ediţia 12/2020 5.3 Pornirea liniei SIPLACE 237 5.3 Pornirea liniei SIPLACE 5.3.1 Pornire…
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.2 Elemente de comandă şi afişare Începând cu versiunea SR.713.1 Ediţia 12/2020
236
Tastatură (la SIPLACE SX1/SX2 V2) 5
Sub ecran este amplasată tastatura.
5
Lămpi de semnalizare cu claxon 5
Succesiunea de culori a lămpilor de semnalizare este configurabilă:
– Cu două culori: alb - verde.
– Cu trei culori: roşu - galben - verde
Acestea semnalizează stările de funcţionare şi defecţiunile plantatorului de componente. Pentru
aceasta vezi
Paragraful 5.7 la pagina 254.
ATENŢIE
Pericol de lovire la monitorul cu tastatură!
La lucrul la căruciorul cu componente există pericolul de a se lovi de monitorul cu tasta-
tură.
Rotiţi complet într-o parte monitorul cu tastatură.
Aveţi grijă să nu vă aflaţi cu capul sub monitorul cu tastatură.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.3 Pornirea liniei SIPLACE
237
5.3 Pornirea liniei SIPLACE
5.3.1 Pornirea programului SIPLACE Pro Line Control GUI
Lansaţi pe calculatorul de linie aplicaţia SIPLACE Pro Line Control GUI
din meniul de start al sistemului Windows
Start --> Programe --> SIPLACE Pro --> LCGUI
sau
prin intermediul simbolului de pe desktop.
Introduceţi datele dumneavoastră de utilizator.
Sistemul se conectează acum la serverul SIPLACE Pro şi deschide interfaţa de operare.
5.3.2 Ce trebuie să aveţi în vedere înainte de a porni staţiile
5
Verificaţi dacă staţiile sunt conectate la alimentarea electrică şi alimentarea cu aer compri-
mat.
Efectuaţi o verificare vizuală a staţiilor. Aveţi grijă în special să nu existe obstacole în zona de
deplasare a portalurilor.
Asiguraţi-vă că axele Z ale tuturor capetelor se află în poziţiile lor finale superioare.
Cu opţiune schimbător Waffle-Pack: Înainte de a porni plantatorul de componente, prima dată
porniţi schimbătorul Waffle-Pack.
5.3.3 Pornirea staţiei şi deschiderea interfeţei de operare a softului staţie
5
Porniţi staţia de la întrerupătorul general.
Verificaţi după pornire, dacă manometrele indică presiunea de exploatare necesară.
Softul calculatorului staţiei este încărcat şi se afişează ecranul „Producţie” al softului staţiei
pentru nivelul de operare „Producţie” (vezi figura următoare).
ATENŢIE
Înainte de a porni staţiile, vă rugăm să executaţi paşii de lucru descrişi în continuare.
ATENŢIE
Probleme de comunicare la pornirea staţiei!
Pornirea prea repede a staţiei poate duce la probleme de comunicaţie.
Porniţi staţia numai după ce la monitorul calculatorului SIPLACE Pro este afişat des-
ktopul.
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.3 Pornirea liniei SIPLACE Începând cu versiunea SR.713.1 Ediţia 12/2020
238
5

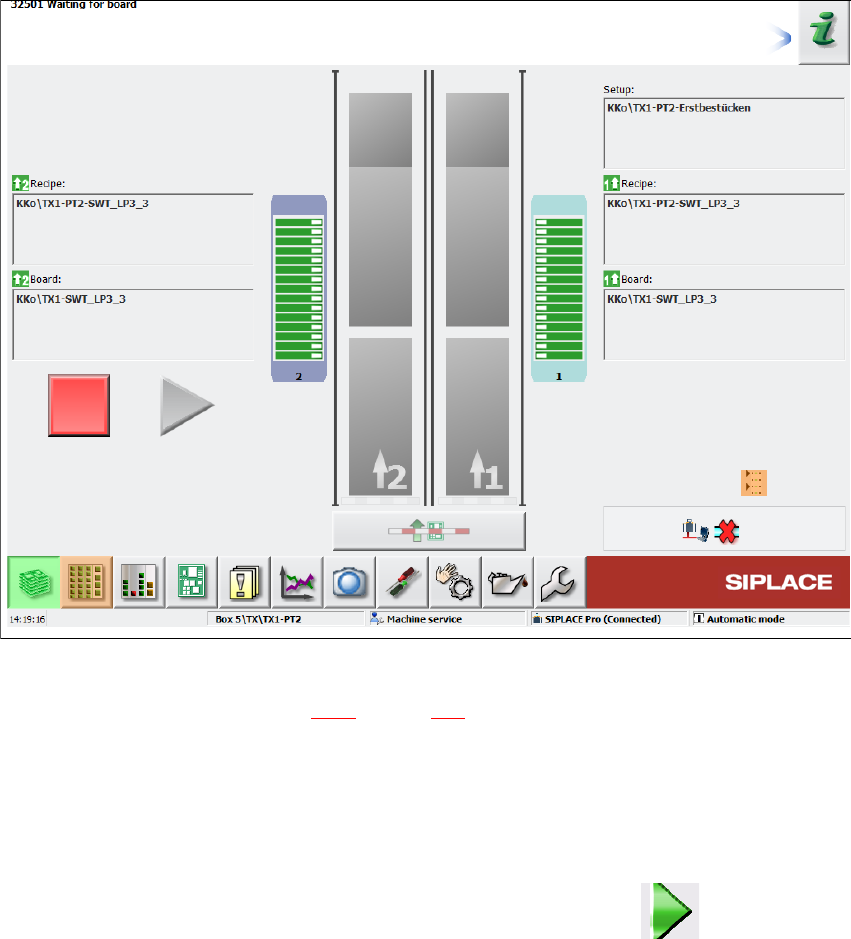

Fig. 5.3 - 1 Imaginea „Producţie” după încărcarea softului staţiei (exemplu)
În câmpul de stare (vezi paragraful 5.5.1, pagina 243) sunt afişate starea actuală a maşinii, şi ac-
ţiunea ce trebuie luată.
La solicitarea „Acţionaţi butonul de pornire”, apăsaţi unul dintre butoanele de pornire.
Butoanele de pornire sunt amplasate la partea de intrare şi pe partea de ieşire a staţiei.
Este executat un ciclu de referinţă. După încheierea ciclului de referinţă, staţia este operaţi-
onală.
În zona de lucru a interfeţei de operare este afişat (activat) simbolul .
