Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarc ini la plantatoarele de componen te Începând cu versiunea SR.713.1 Ediţia 12/2020 5.5 Interfaţa de op erare 247 Se deschide ur mătorul ec ran: 5 Fig. 5.5 -…
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.5 Interfaţa de operare Începând cu versiunea SR.713.1 Ediţia 12/2020
246
5

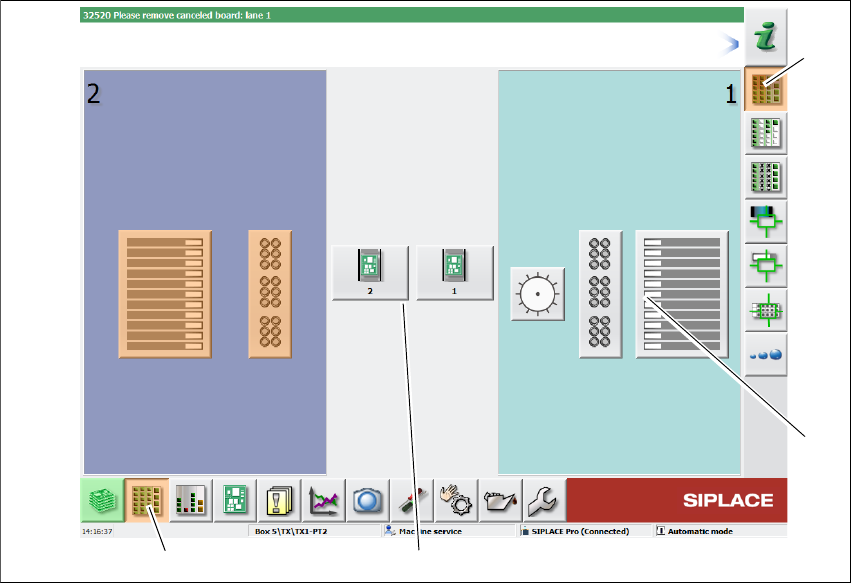

Fig. 5.5 - 3 Panoul de operare în vederea „Modul alimentator, componente şi pipete” (pe exemplul SIPLACE SX2)
Legendă
(1) Bara de simboluri (butonul „modul alimentator, componente şi pipete”)
(2) Bara de simboluri verticală a ecranului „Modul alimentator, componente şi pipete”
(3) Zona de prelucrare cu 2 portaluri
(4) Buton pentru schimbarea pipetelor la portalul 2
Pentru verificarea configuraţiei daţi clic, de exemplu de WPC de la portalul 1 (butonul 4).
(1)
(2)
(3)
(4)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.5 Interfaţa de operare
247
Se deschide următorul ecran:
5

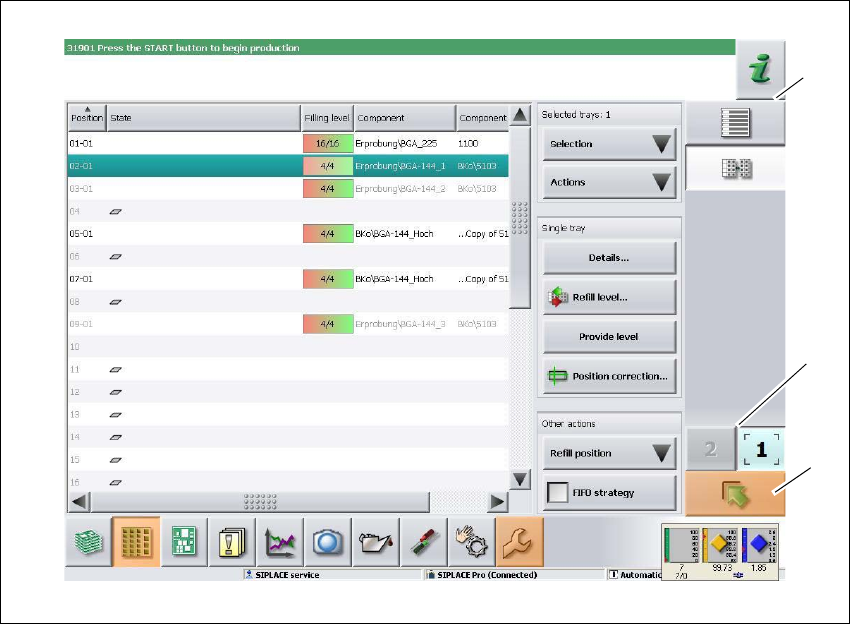

Fig. 5.5 - 4 Componentele panoului de operare în vederea „WPC” (pe exemplul SIPLACE SX2)
Legendă
(1) Bara de simboluri verticală „WPC”
(2) Butonul „Cu un nivel mai sus”, pentru reîntoarcerea la vederea anterioară (aici: Vederea
„Modul alimentator, componente şi pipete”, vezi figura precedentă
(3) Butoane pentru accesarea directă a unui alt portal
(1)
(2)
(3)
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.5 Interfaţa de operare Începând cu versiunea SR.713.1 Ediţia 12/2020
248
5.5.5 Setări
În ecranul "Setări" puteţi modifica diverse setări ale utilizatorului, opţiuni software şi opţiuni ale ma-
şinii.
Clicaţi pe "Setări" în bara de simboluri.
În partea dreaptă este afişată o bară de simboluri suplimentară. În tabelul următor este prezentată
o descriere succintă a simbolurilor şi setărilor.

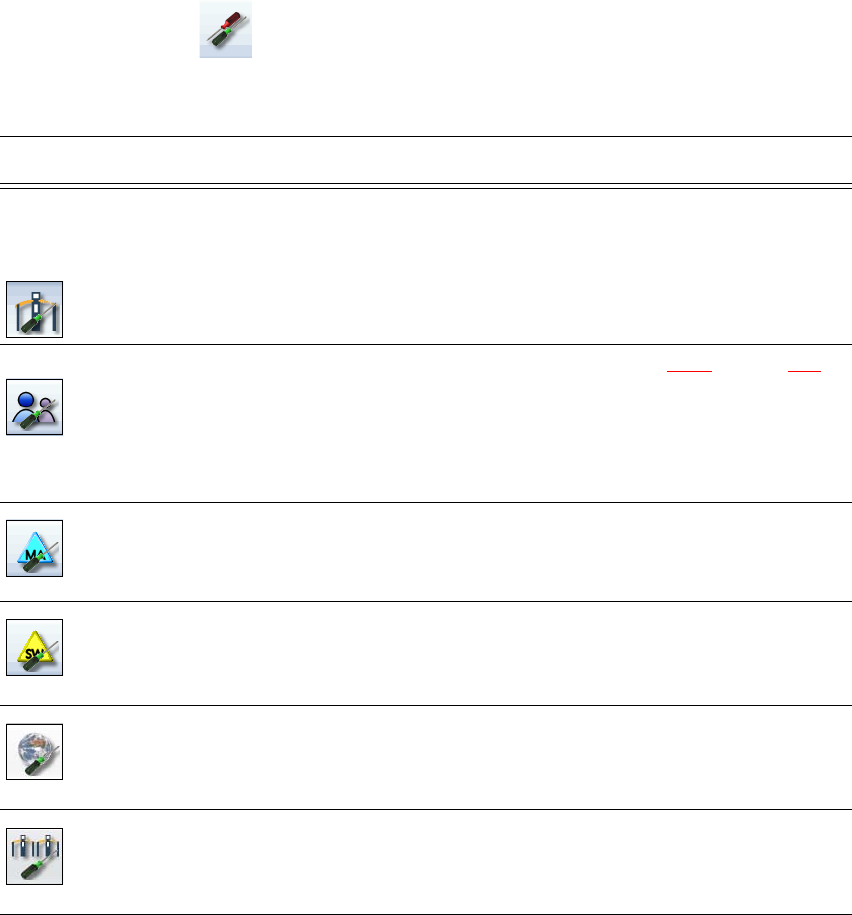

Simbol Setări Descriere
Setările
maşinii
Numai pentru "Producţie avansată", "Service client" sau "Service
SIPLACE".
Setarea regimului de operare şi a opţiunilor (de exemplu opţiunile
de funcţionare).
Oprirea plantatorului de componente
Comutarea în sistemul de operare.
Setări
utilizator
Setarea nivelelor de operare (vezi paragraful 5.3.3
, pagina 237).
Setarea limbii. În mod standard puteţi selecta "Deutsch" sau "En-
glish". Există un CD cu limbi care permite instalarea unor limbi
suplimentare.
Alte opţiuni pot fi configurate de la nivelul de operare "Producţie
avansată" în sus.
Opţiunile maşinii La nivelul de operare "Producţie" nu este posibilă modificarea
opţiunilor.
Configurarea opţiunilor maşinii.
Opţiuni software Numai pentru "Service client" sau "Service SIPLACE".
Pot fi activate aici diverse funcţii de testare.
Sumarul sisteme-
lor externe conec-
tate
Afişarea tuturor sistemelor externe conectate (de exemplu OIS,
SetupCenter). Afişarea stării conexiunii şi a cantităţii de memorie
ocupată sau ştergerea sistemelor conectate.
Maşini învecinate Afişarea maşinilor învecinate.
