5.6.2 Afişarea informaţiilor referitoare la alarma selectată
Clicaţi pe butonul (1) de pe bara de simboluri.
S-au afişat toate alarmele apărute.
Alegeţi o categorie de eroare cu tastele barei verticale de simboluri (2).
Faceţi clic un mesaj din lista alarmelor (3) pentru a deschide informaţiile detaliate.
. 5

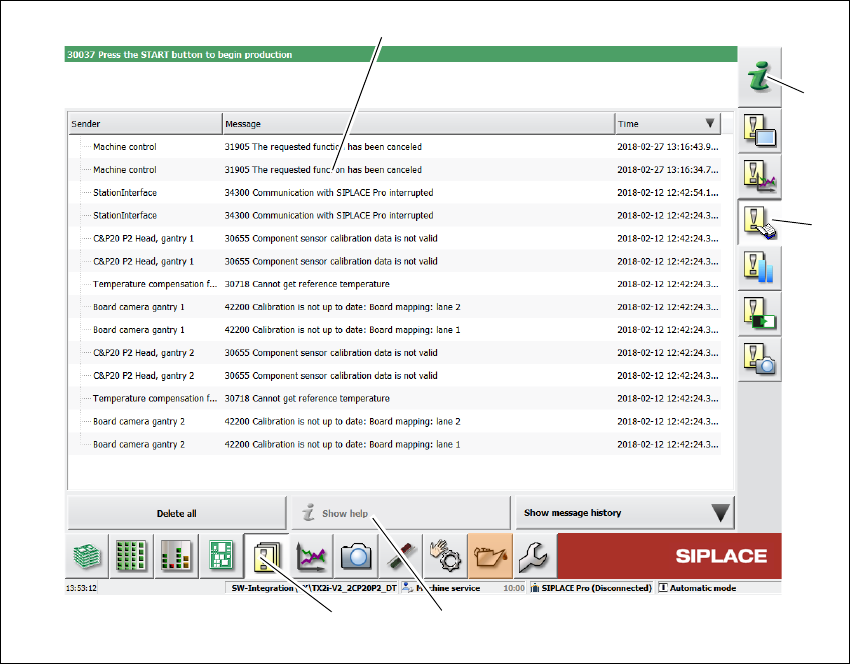

Fig. 5.6 - 2 Exemplu: Lista de alarmă
Selectaţi din lista alarmelor mesajul de alarmă despre care doriţi să aflaţi informaţii.
Clicaţi pe butonul "Afişare text de asistenţă" (4), pentru a afişa informaţiile.
Informaţiile de alarmă despre o altă alarmă pot fi căutate şi afişate prin Indexul sistemului de asis-
tenţă (5) cu specificarea numărului alarmei.
(5)
(2)
(3)
(4)
(1)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.6 Mesaje de eroare şi ajutorul online
253
5.6.3 Semnificaţia culorilor folosite în informaţiile alarmelor din asistenţa on-line
5
5.6.4 Ajutorul online contextual
Pentru a afişa informaţiile referitoare la ecranul actual, trebuie activat sistemul de asistenţă
al calculatorului staţiei prin clicare pe simbolul
. Se deschide fereastra principală a Sistemului
de asistenţă
cu informaţiile cu privire la alarmă. Informaţiile sunt raportate la ecranul actual afişat,
de la care a fost apelată funcţia de asistenţă. Prin cuprins, index şi funcţiile de căutare puteţi ac-
cesa conţinutul complet al ajutorului online.
Marcaj text Semnificaţie
text roşu numărul alarmei şi mesajul de alarmă
text negru cauza sau cauzele posibile ale alarmei
text verde indicaţii pentru înlăturarea alarmei
text albastru subliniat apelarea unor informaţii suplimentare
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.7 Lămpi de semnalizare cu claxon Începând cu versiunea SR.713.1 Ediţia 12/2020
254
5.7 Lămpi de semnalizare cu claxon
5.7.1 Vedere de ansamblu
Lămpile de semnalizare semnalizează stările de funcţionare şi defecţiunile plantatorului de com-
ponente. Claxonul semnalizează acustic apariţia unei alarme. Lampa de semnalizare poate fi con-
figurată cu două culori sau cu trei culori. Sistemul de lămpi de semnalizare (cu două sau trei culori)
se setează în autoconfigurarea pentru softul staţiei.
5.7.2 Lampă de semnalizare (standard)
Fig. 5.7 - 1 Lămpi de semnalizare pentru stările de funcţionare
L1 lampă de semnalizare, stânga
L3 lampă de semnalizare, dreapta
T Direcţia de transport a PCB-urilor
(L1)
(L2)
