5.7 Lămpi de semnalizare cu claxon

5.7.1 Vedere de ansamblu

Lămpile de semnalizare semnalizează stările de funcţionare şi defecţiunile plantatorului de com-

ponente. Claxonul semnalizează acustic apariţia unei alarme. Lampa de semnalizare poate fi con-

figurată cu două culori sau cu trei culori. Sistemul de lămpi de semnalizare (cu două sau trei culori)

se setează în autoconfigurarea pentru softul staţiei.

5.7.2 Lampă de semnalizare (standard)

Fig. 5.7 - 1 Lămpi de semnalizare pentru stările de funcţionare

L1 lampă de semnalizare, stânga

L3 lampă de semnalizare, dreapta

T Direcţia de transport a PCB-urilor

(L1)

(L2)

Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente

Începând cu versiunea SR.713.1 Ediţia 12/2020 5.7 Lămpi de semnalizare cu claxon

255

5.7.2.1 Configurarea lămpii de semnalizare cu trei culori şi a claxonului

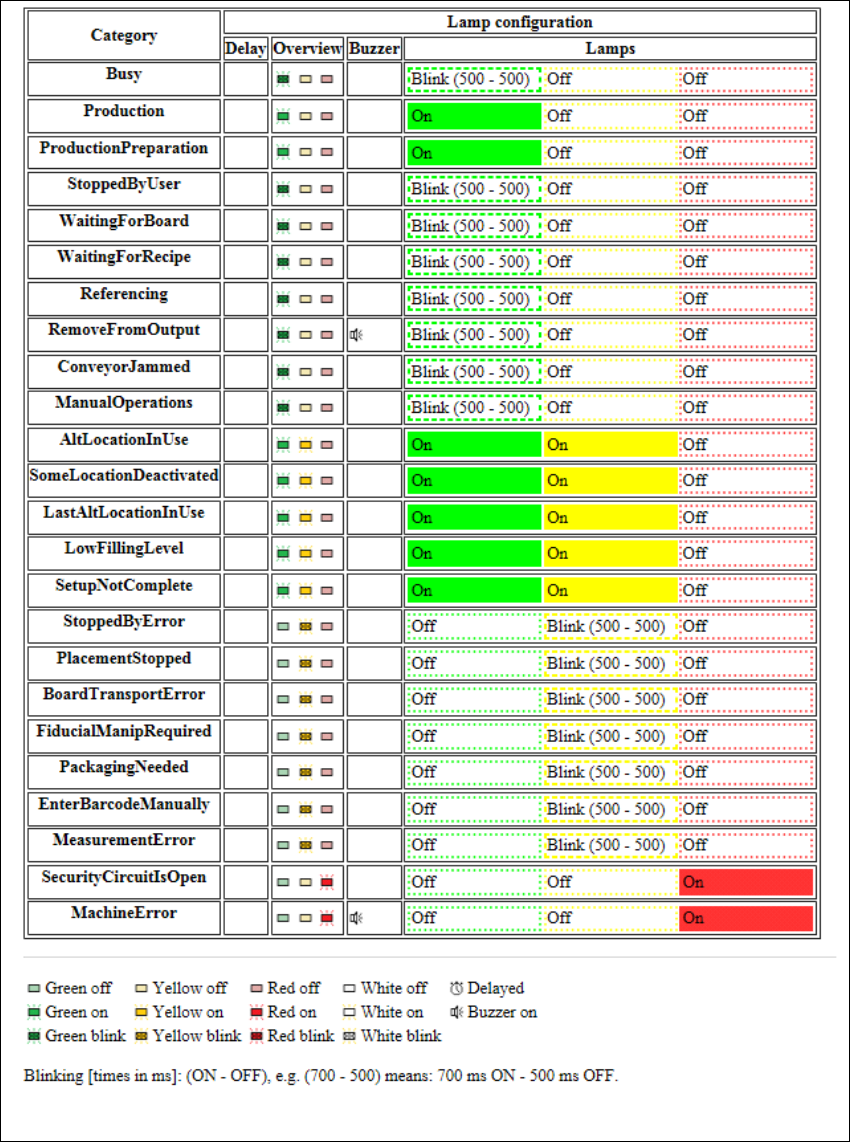

Fig. 5.7 - 2 Configurarea lămpii de semnalizare cu trei culori şi a claxonului

5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3

5.7 Lămpi de semnalizare cu claxon Începând cu versiunea SR.713.1 Ediţia 12/2020

256

5.7.2.2 Configurarea lămpii de semnalizare cu trei culori cu întârziere şi a claxonului

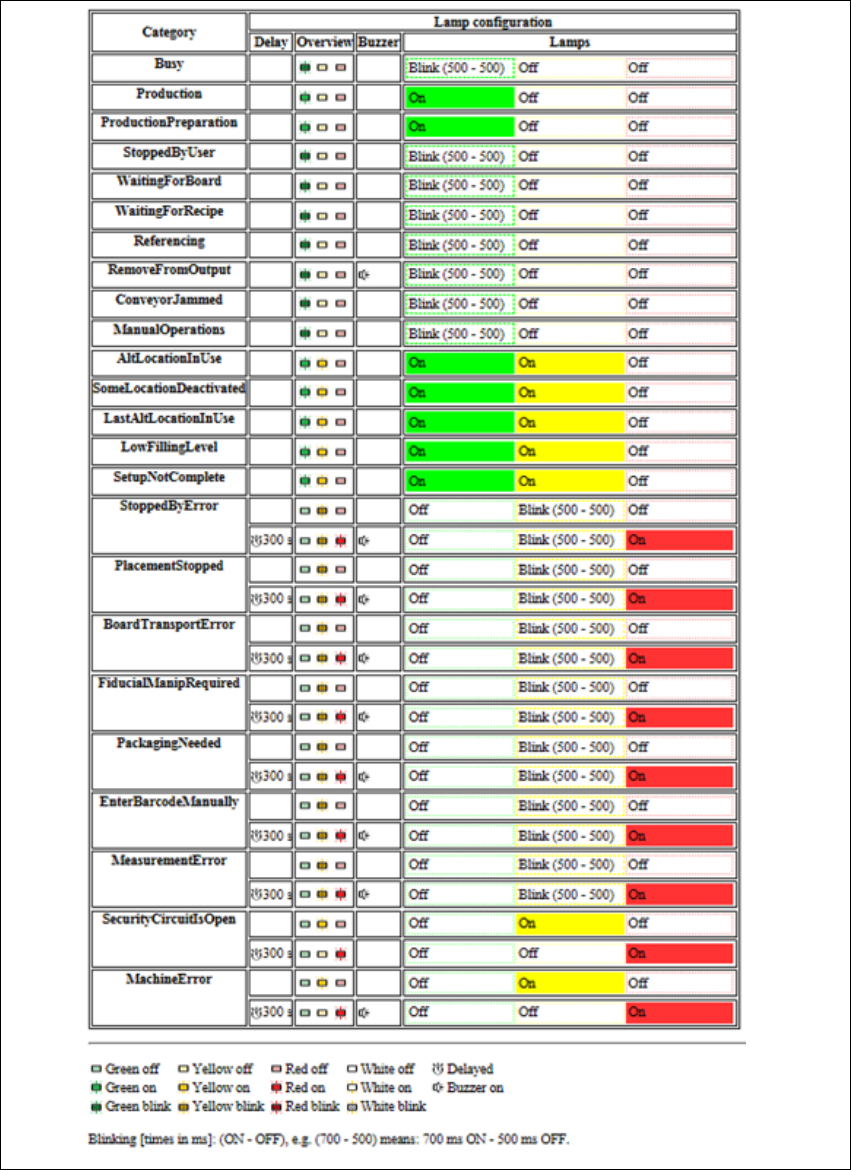

Fig. 5.7 - 3 Configurarea lămpii de semnalizare cu trei culori şi a claxonului
