5.9 Efectuarea turului de inspecţie
5.9.1 Inspectarea modulelor alimentatoare X
5

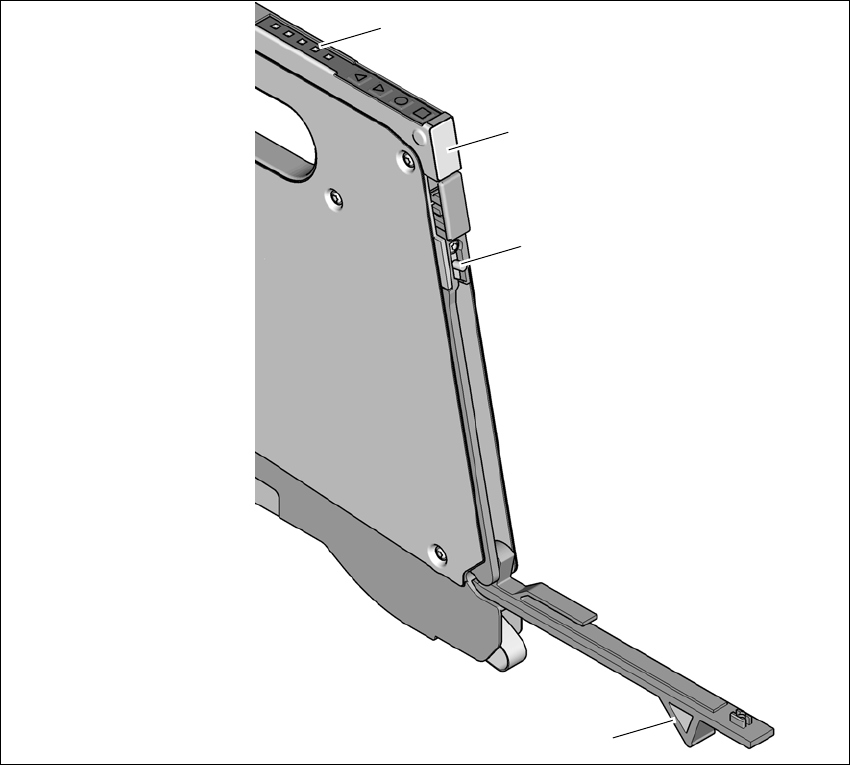

Fig. 5.9 - 1 Inspectarea modulelor alimentatoare X
(1) Clapă
(2) Cuţit
(3) Indicator de stare
(4) Afişaj LED
Verificaţi dacă recipientul de folie al modulului alimentator de bandă X este plin.
Deschideţi pentru aceasta clapa (poz. 1). Trageţi afară folia de acoperire şi tăiaţi-o cu o foar-
fecă sau cu cuţitul integrat (poz. 2).
5
(1)
(2)
(3)
(4)
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.9 Efectuarea turului de inspecţie Începând cu versiunea SR.713.1 Ediţia 12/2020
262
5
Verificaţi indicatorul de stare cu mai multe culori (Poz. 3 din Fig. 5.9 - 1, pagina 261).
– Dacă acesta este aprins în culoarea verde, modulul alimentator este operaţional.
– Dacă este aprins în culoarea portocalie, este semnalată o avertizare. Ledurile sunt
aprinse corespunzător.
– Dacă indicatorul de stare este aprins în culoarea roşie, există o defecţiune în funcţionare.
Ledurile sunt aprinse corespunzător.
O prezentare a afişajelor LED şi de stare pe panoul de operare al Smart Feeder se gă-
seşte în paragraful 5.11.1
, pagina 277. 5
Dacă indicatorul de stare este stins, acest lucru poate avea următoarele cauze: 5
– Modulul alimentator nu este inclus în configuraţia actuală.
– Modulul alimentator este defect.
– Modulul alimentator este dezactivat (de exemplu, din cauza unei întreruperi a aerului
comprimat).
5.9.2 Îmbinarea la timp a benzilor
5
5
ATENŢIE
Probleme de tragere a foliei!
Smulgerea foliei poate cauza probleme de tragere a foliei.
INDICAŢIE
Îmbinarea prea târzie a benzilor
A îmbinare prea târzie benzii duce la timpi de oprire prea mari
Îmbinaţi din timp benzile, evitând astfel golirea modulelor alimentatoare.
INDICAŢIE
Îmbinarea prea devreme a benzilor
Îmbinarea prea devreme a benzilor poate avea ca consecinţă ca rola noii benzi să se um-
ple excesiv, banda să alunece de pe rolă şi să se agaţe la înfăşurarea capătului benzi
vechi pe rola nouă după îmbinare. Aceasta conduce la erori de preluare şi perioade mari
de repaus.
Îmbinaţi din timp benzile, evitând astfel agăţarea benzii vechi şi noi.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.9 Efectuarea turului de inspecţie
263
5.9.3 Verificarea suporturilor PBC-urilor
Verificaţi poziţia suporturilor magnetice ale PCB-urilor de pe masa ridicatoare:
– Aveţi grijă ca suporturile PCB-urilor să nu se lovească de partea inferioară a plăcilor de
circuit.
– În plus, aveţi grijă ca suporturile PCB-urilor să nu se lovească de peretele transportorului
plăcilor de circuit.
– Pentru poziţionarea sigură şi automată a suporturilor PCB-urilor, vă recomandăm utiliza-
rea echipamentului opţional Smart Pin Support. Pentru aceasta vezi paragraful 6.15
, pa-
gina 334
.
5.9.4 Suport pentru rola de bandă suplimentară
5
Fig. 5.9 - 2 Suport pentru rola de bandă suplimentară
(1) Suport pentru rola de bandă suplimentară, cod articol 00141217-xx
(2) Dispozitiv de prindere a suportului
max. 60 mm
(1)
(2)
