5 Sarcini la plantatoarele de co mponente Instrucţiuni de utiliza re SIPL ACE SX1/SX2 ediţia V2 şi V3 5.10 Montarea modulelor alimentatoare Începând cu versiunea SR.7 13.1 Ediţia 12/2020 268 5.10.3 Introducerea modul ulu…
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.10 Montarea modulelor alimentatoare
267
În stare funcţională afişajul de stare este aprins (Poz. 2 în Fig. 5.10 - 1
, pagina 266) şi are culoarea
verde, dacă modulul alimentator face parte din configuraţia actuală. Dacă modulul alimentator nu
este inclus în configuraţia actuală, indicatorul de stare rămâne stins.
Modulul alimentator este blocat la masa componentelor printr-un clichet şi nu poate fi scos. Dacă
doriţi să extrageţi module alimentatoare din masa componentelor, procedaţi după cum urmează:
Apăsaţi mânerul de extragere (Poz. 1 din Fig. 5.10 - 1, pagina 266). Mânerul de extragere
sare afară şi indicatorul de stare se stinge.
Aşteptaţi aproximativ 1 secunde, până când dispozitivul de blocare (Poz. 4 din Fig. 5.10 - 1,
pagina 266
) deblochează modulul alimentator.
Extrageţi modulul alimentator din masa componentelor apucându-l de mânerul de extragere.
Dacă aşteptaţi mai mult de cca. 5 s, modulul alimentator va fi blocat din nou. Afişajul de stare
luminează roşu.
Reintroduceţi mânerul de extragere la loc. Dacă modulul alimentator este inclus în configura-
ţia actuală, indicatorul de stare se aprinde în culoarea verde şi pe afişajul LED sunt semnali-
zate din nou numărul pistei şi lungimea pasului.
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.10 Montarea modulelor alimentatoare Începând cu versiunea SR.713.1 Ediţia 12/2020
268
5.10.3 Introducerea modulului alimentator X
5.10.3.1 Verificarea modulului alimentator X înaintea introducerii
Verificaţi următoarele aspecte, înainte de a introduce un modul alimentator în masa componente-
lor:
Modulul alimentator trebuie să fie într-o stare ireproşabilă.
Printr-o apăsare uşoară verificaţi dacă balansorul foliei de acoperire (Poz. 2 din Fig. 5.10 - 2,
pagina 269
) nu se blochează.
Verificaţi dacă zona cadrului de preluare (Poz. 3 din Fig. 5.10 - 2, pagina 269) este liberă de
componente.
5
5
Apăsaţi pârghia (Poz. 4 din Fig. 5.10 - 2, pagina 269) pentru a deschide cadrul de preluare
(Poz. 3 din Fig. 5.10 - 2
, pagina 269) uşor în faţă. Cadrul de preluare se va ridica puţin.
5
Eliminaţi componentele desprinse de sub cadrul de preluare.
Închideţi cadrul de preluare (Poz. 3 din Fig. 5.10 - 2, pagina 269) prin punerea înapoi a pâr-
ghiei (Poz. 4 din Fig. 5.10 - 2
, pagina 269).
Îndepărtaţi componentele desprinse de pe masa componentelor cu o pensulă sau un aspira-
tor cu duză corespunzătoare.
5
INDICAŢIE
Goliţi compartimentul de eliminare a componentelor (Poz. 5 din Fig.5.10 - 2, pagina
269
), înainte să vărsaţi componentele din modulul alimentator.
INDICAŢIE
Dacă banda este instalată, folia de acoperire tensionată transportă banda mai departe
şi eliberează componentele.
Nu acţionaţi pârghia (Poz. 4 din Fig. 5.10 - 2, pagina 269) atunci când este introdusă
o bandă.
INDICAŢIE
Dacă banda este deja introdusă, tăiaţi-o la nivelul muchiei anterioare a modulului ali-
mentator. Trebuie să fie vizibile 2 găuri ale perforaţiei.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.10 Montarea modulelor alimentatoare
269
Dacă mânerul de extragere (poz. 1) este încă afară, introduceţi-l la loc.
5

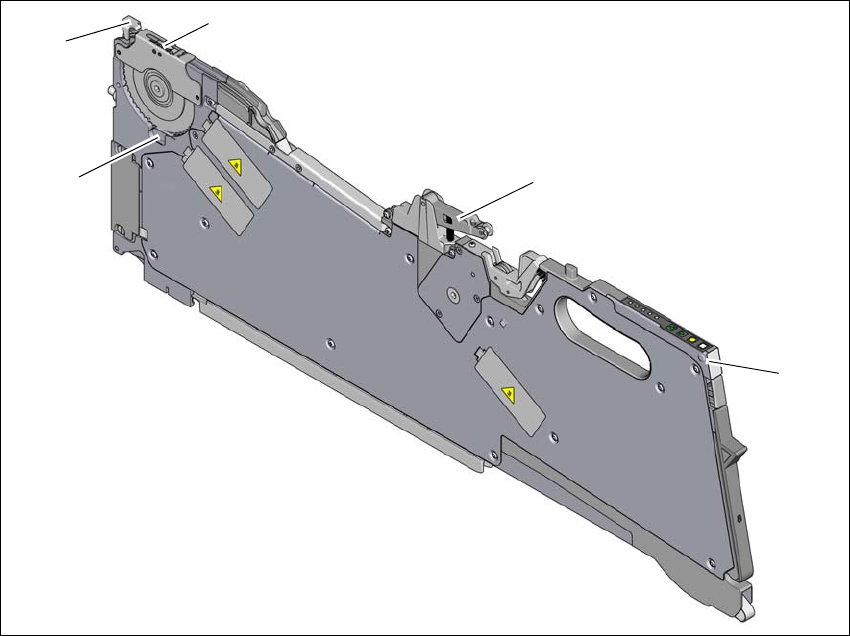

Fig. 5.10 - 2 Verificarea modulului alimentator X înaintea introducerii
(1) Mâner de extragere
(2) Balansierul foliei de acoperire
(3) Cadru de preluare
(4) Pârghie pentru ridicarea şi cuplarea cadrului de preluare
(5) Compartiment de eliminare a componentelor
