Totodată fiţi atent şi la ştiftul de centrare "spate" (Poz. 3 din Fig. 5.10 - 3, pagina 270) a mo-
dulului alimentator. Acesta trebuie să alunece fără probleme în degajarea (Poz. 5) riglei de
centrare, în caz contrar modulul alimentator nu va sta perpendicular pe masa de componente
sau nu a fost aşezat corect pe profilul de ghidare (Poz. 8 din Fig. 5.10 - 3
, pagina 270).
În poziţia de oprire a modulului alimentator se blochează clichetul de blocare (Poz. 7 din Fig.
5.10 - 3
, pagina 270) la rola de blocare a modulului de alimentare. În cazul în care aţi uitat să
blocaţi mânerul de extragere (Poz. 1 din Fig. 5.10 - 2
, pagina 269), după câteva secunde afi-
şajul de stare de pe panoul de operare a modulului alimentator luminează roşu.
Blocaţi mânerul de extragere (Poz. 1 din Fig. 5.10 - 2, pagina 269). Indicatorul de stare al mo-
dulului alimentator se aprinde acum în culoarea verde şi modulul alimentator este operaţio-
nal.
5.10.4 Introducerea benzii de componente în modulul alimentator X
5.10.4.1 Verificarea modulului alimentator de bandă X
La inserarea benzii în modulul alimentator, prima dată verificaţi dacă elementele componente
se găsesc în zona cadrului de preluare (Poz. 2 din Fig. 5.10 - 5
, pagina 273).
Eliminaţi în orice caz eventualele componente prezente, deoarece acestea vor cauza erori.
5.10.4.2 Pregătirea benzii de componente pentru introducere
Verificaţi ca banda să prezinte la capătul de început o muchie de tăiere dreaptă.
Dacă orificiile de transport prezintă rupturi sau îndoituri, retezaţi această porţiune de bandă.
De asemenea, aveţi grijă să nu existe fâşii adezive lipite pe folia de acoperire.
Îndepărtaţi folia de acoperire de pe bandă pe o lungime de circa 30 cm, dacă nu se eliberează
astfel nicio componentă.
5
Scurtaţi banda cu alveolele pentru componente devenite libere la circa 3 cm.
Îndepărtaţi componentele din alveolele de bandă deschise.
Răsfrângeţi folia de acoperire peste muchia anterioară a benzii, de-a lungul părţii inferioare
a benzii.
INDICAŢIE
Evitarea pierderii elementelor componente
Dacă nu este disponibilă suficientă folie de acoperire, folosiţi dispozitivul de inserare
bandă SMD:
pentru banda de 8 mm: Cod articol 00355265-xx
5
pentru banda de 12 mm: Cod articol 00356342-xx 5
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.10 Montarea modulelor alimentatoare Începând cu versiunea SR.713.1 Ediţia 12/2020
272
5.10.4.3 Introducerea benzii în modulul alimentator X
5
Fig. 5.10 - 4 Introducerea benzii cu componente
(1) Orificiul de intrare al canalului de ghidare a benzii
(2) Panou de operare
(3) Orificiu de ieşire al canalului de ghidare a benzii
(4) Cadru de preluare
(5) Pârghie pentru ridicarea cadrului de preluare
5
Ţineţi banda astfel încât orificiile de transport să se afle în partea stângă, privind în direcţia
de transport.
Împingeţi banda în orificiul de intrare (Poz. 1 din Fig. 5.10 - 4) a canalului de ghidare bandă
şi mai departe, până când banda iese prin orificiul de ieşire a benzii (Poz. 3 din fig. 5.10 - 4
).
Extrageţi banda în sus şi răsfrângeţi folia de acoperire înapoi în partea superioară a benzii.
Introduceţi începutul benzii sub cadrul de preluare (Poz. 2 din Fig. 5.10 - 5) şi apoi împingeţi
mai departe, până când banda de loveşte de roata cu ştifturi.
(1)
(2)
(3)
(4)
(5)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.10 Montarea modulelor alimentatoare
273
5

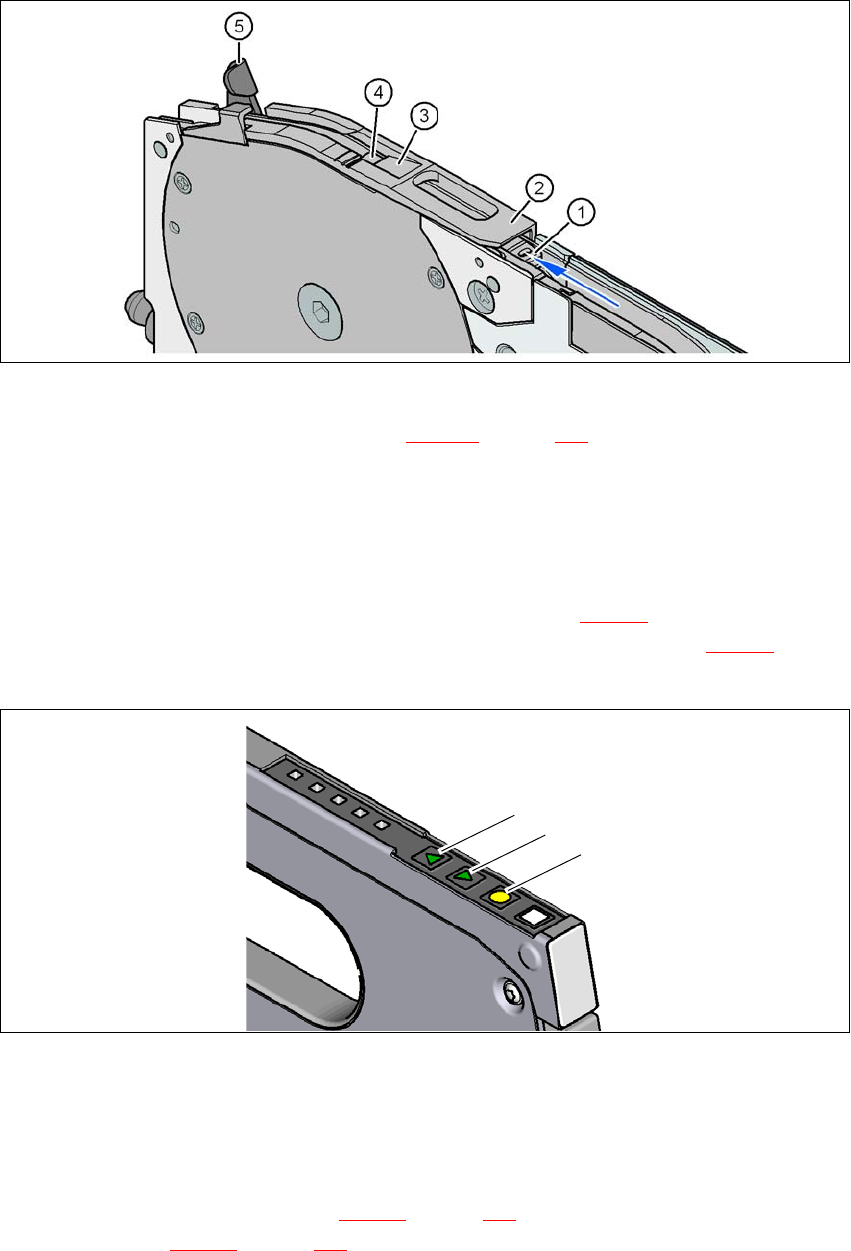

Fig. 5.10 - 5 Cadrul de preluare al modulului alimentator de bandă
(1) Reazem bandă, amovibil (Vezi secţiunea 5.10.4.4, pagina 275)
(2) Cadru de preluare
(3) Muchie de tragere pentru folia de acoperire
(4) Zonă de preluare a componentelor
(5) Pârghie pentru ridicarea şi blocarea cadrului de preluare
Pe panoul de operare apăsaţi tasta ÎNAINTE (Poz. 1 din Fig. 5.10 - 6) până când locul de
îndoire a foliei de acoperire se găseşte în zona de preluare (Poz. 4 din Fig. 5.10 - 5
) a com-
ponetei.
5
Fig. 5.10 - 6 Panou de comandă cu afişaj LED
(1) Butonul ÎNAINTE pentru transportarea înainte a benzii
(2) Butonul ÎNAPOI pentru transportarea înapoi a benzii
(3) Butonul FOLIE pentru tensionarea foliei de acoperire
Împingeţi pârghia (Poz. 5 din Fig. 5.10 - 5, pagina 273) în faţă pentru ca cadrul de preluare
(Poz. 2 în Fig. 5.10 - 5
, pagina 273) să se ridice în prima poziţie de raster.
(1)
(2)
