5 Sarcini la plantatoarele de co mponente Instrucţiuni de utiliza re SIPL ACE SX1/SX2 ediţia V2 şi V3 5.11 Respectarea afişajelor la modulul alimentator Începând cu v ersiunea SR.713.1 Ediţia 12/2020 276 5.1 1 Respect ar…
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.10 Montarea modulelor alimentatoare
275
5.10.4.4 Senzori de rupere
Modulele SIPLACE SmartFeeder pot fi echipate ulterior cu senzori de rupere.
Modulele SIPLACE SmartFeeder cu senzor de rupere deja instalat sunt de asemenea disponibile
(vezi secţiunea 3.10
, începând de la pagina 155).
5.10.5 Echipare cu componente SIPLACE SmartFeeder
Operarea şi echiparea sunt descrise în Job Guide al SIPLACE SmartFeeder X/Xi.
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.11 Respectarea afişajelor la modulul alimentator Începând cu versiunea SR.713.1 Ediţia 12/2020
276
5.11 Respectarea afişajelor la modulul alimentator
5

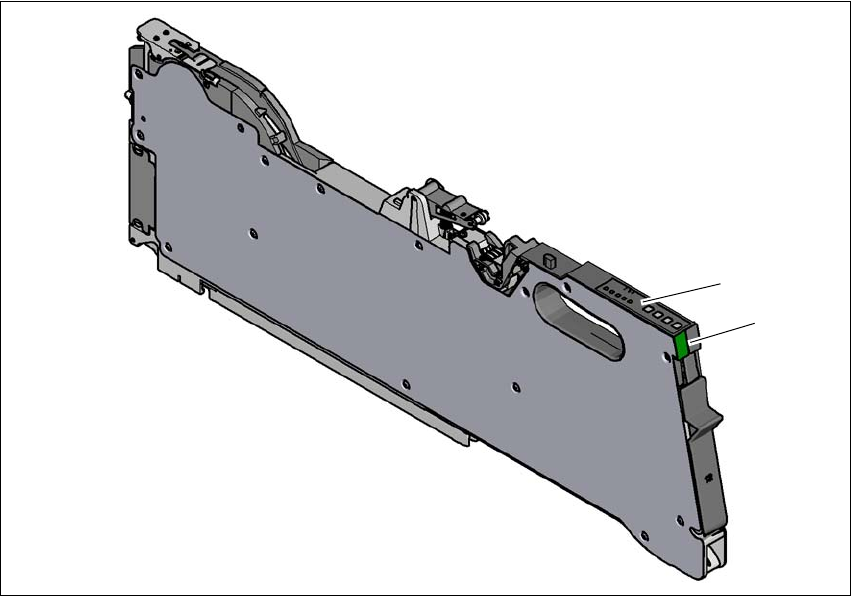

Fig. 5.11 - 1 SIPLACE SmartFeeder X
(1) Panou de comandă - Afişaj LED
(2) Indicator de stare
(2)
(
1)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.11 Respectarea afişajelor la modulul alimentator
277
5.11.1 Panou de comandă - Afişaj LED
Pentru semnalizarea stării de funcţionare SIPLACE SmartFeeder dispun de un panou de co-
mandă cu afişaje LED pentru fiecare pistă.
5

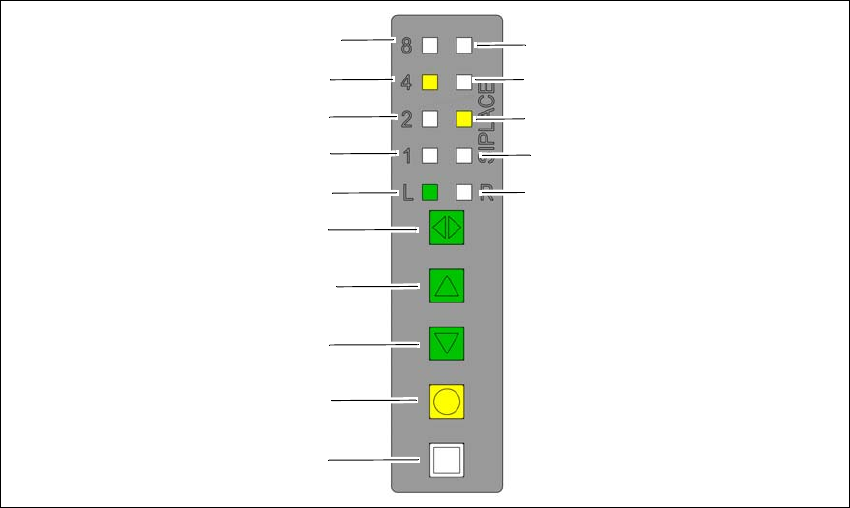

Fig. 5.11 - 2 Buton, LED şi afişaje de stare: Exemplu, SIPLACE SmartFeeder de 2x8 mm
(1) Butonul SET
(2) Butonul Folie
(3) Butonul Înapoi
(4) Butonul Înainte
(5) Buton schimbare pistă stânga-dreapta
(6) LED L pista din stânga activă
(7) LED 1 mm lungime pas pista din stânga
(8) LED 2 mm lungime pas pista din stânga
(9) LED 4 mm lungime pas pista din stânga
(10) LED 8 mm lungime pas pista din stânga
(11) LED L pista din dreapta activă
(12) LED 1 mm lungime pas pista din dreapta
(13) LED 2 mm lungime pas pista din dreapta
(14) LED 4 mm lungime pas pista din dreapta
(15) LED 8 mm lungime pas pista din dreapta
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
