5 Sarcini la plantatoarele de co mponente Instrucţiuni de utiliza re SIPL ACE SX1/SX2 ediţia V2 şi V3 5.15 Parcarea şi evacuarea căruciorului cu componente Începând c u ve rsiunea SR.713.1 Ediţia 12/2020 290
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 5 Sarcini la plantatoarele de componente
Începând cu versiunea SR.713.1 Ediţia 12/2020 5.15 Parcarea şi evacuarea căruciorului cu componente
289
5

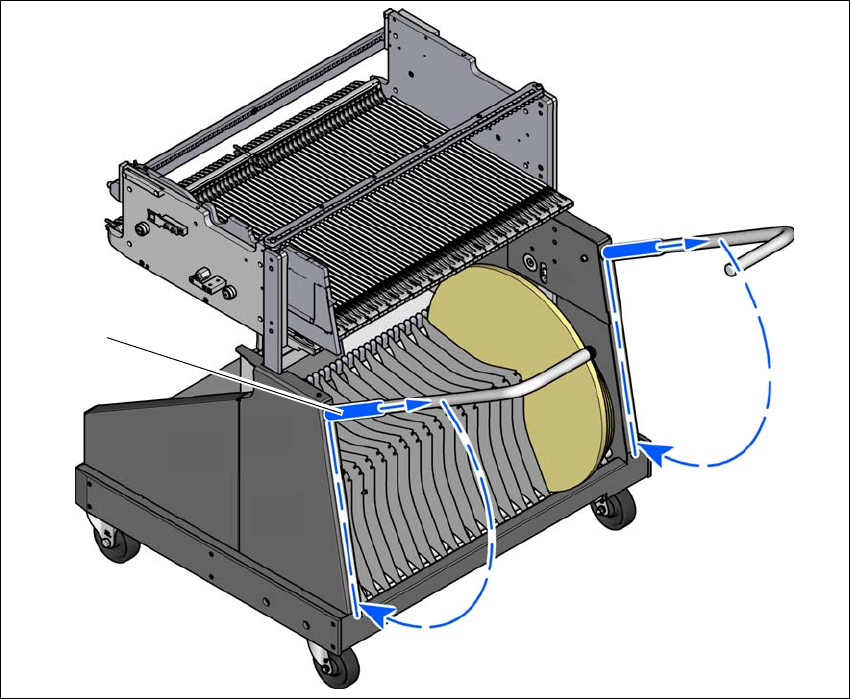

Fig. 5.15 - 6 Căruciorul cu componente - rabatarea mânerelor în jos
(1) Împingeţi manşonul în sus
(2) Rabataţi mânerele în jos
(1)
(2)
(2)
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
5.15 Parcarea şi evacuarea căruciorului cu componente Începând cu versiunea SR.713.1 Ediţia 12/2020
290
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.1 Schimbător de pipete
291
6 Extensiile staţiei
Pentru posibilităţile de configurare şi pentru echipamentele opţionale vezi specificaţiile aferente
ale plantatorului de componente SIPLACE.
6
6.1 Schimbător de pipete
Magaziile sunt aşezate pe suport comun. Acestea sunt centrate cu două ştifturi cilindrice şi fixate
cu 4 butoane de retenţie. Poziţia exactă este determinată prin două repere aplicate pe fiecare ma-
gazie. Poziţia corectă a magaziilor pe corpul de bază al schimbătorului de pipete este monitorizată
prin microîntrerupătoare, pentru a evita o coliziune a capului de plantare cu o eventuală magazie
ridicată. Toate locaşurile magaziilor trebuie să fie ocupate, deoarece circuitul de siguranţă va opri
plantatorul de componente în cazul unor magazii lipsă sau poziţionate incorect.
INDICAŢIE
La utilizarea opţiunii SIPLACE Smart Pin Support numărul maxim al magaziilor de
schimbător de pipete se reduce
