Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Exte nsiile staţiei Începând cu versiunea SR.713.1 Ediţia 12/2020 6.1 Schimbător de p ipete 295 6.1.2.2 Magazia de pipete cu 20 locaşuri pentru pi petele 20xx 6…
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.1 Schimbător de pipete Începând cu versiunea SR.713.1 Ediţia 12/2020
294
6.1.2 Schimbătorul de pipete pentru SIPLACE MultiStar CPP
6.1.2.1 Schimbătorul de pipete cu 4 magazii
Cod articol 03147925-xx Schimbător de pipete construcţie de bază Cpx - scurt
Cod articol 03135469-xx Magazia de pipete 20xx cu 20 locaşuri
Cod articol 03065782-xx Magazia de pipete 28xx cu 9 locaşuri
Cod articol 03226630-01 Magazia de pipete de tip 20xx cu 20 de locaşuri şi cu 3 repere
6

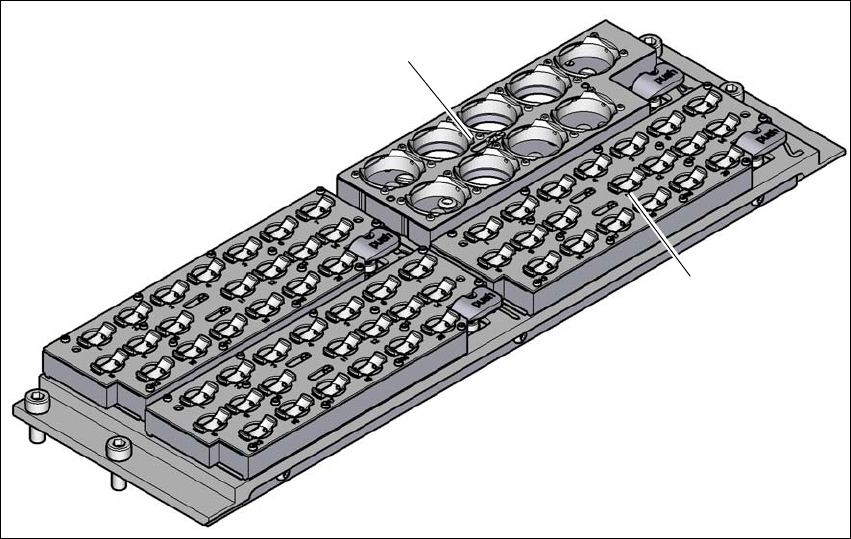

Fig. 6.1 - 3 Schimbător de pipete pentru SIPLACE MultiStar cu 4 magazii
(1) Magazia de pipete pentru pipete 20xx
(2) Magazia de pipete pentru pipete 28xx
(1)
(2)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.1 Schimbător de pipete
295
6.1.2.2 Magazia de pipete cu 20 locaşuri pentru pipetele 20xx
6

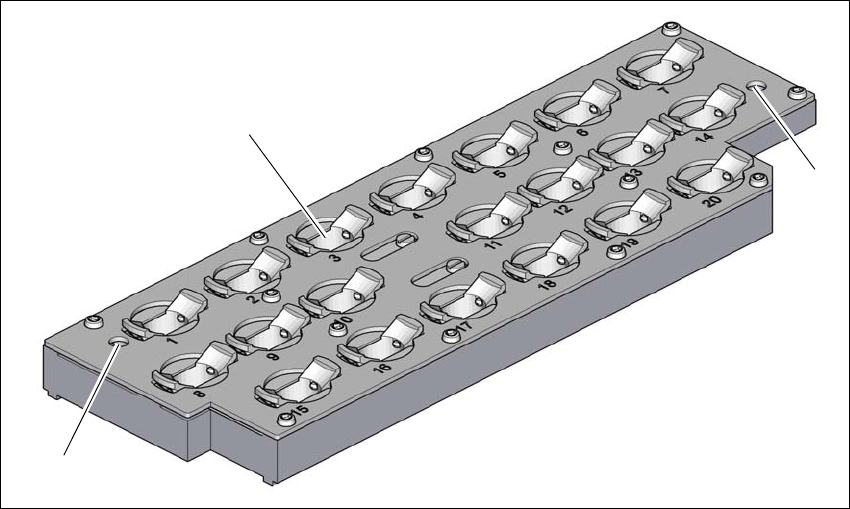

Fig. 6.1 - 4 Magazia de pipete cu 20 locaşuri pentru pipetele 20xx-placa de blocare deschisă
(1) 20 locaşuri pentru pipete 20xx
(2) Repere (vizibile numai cu placa de blocare deschisă)
(2)
(1)
(2)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.1 Schimbător de pipete Începând cu versiunea SR.713.1 Ediţia 12/2020
296
6.1.2.3 Magazia de pipete cu 9 locaşuri pentru pipetele 28xx
6

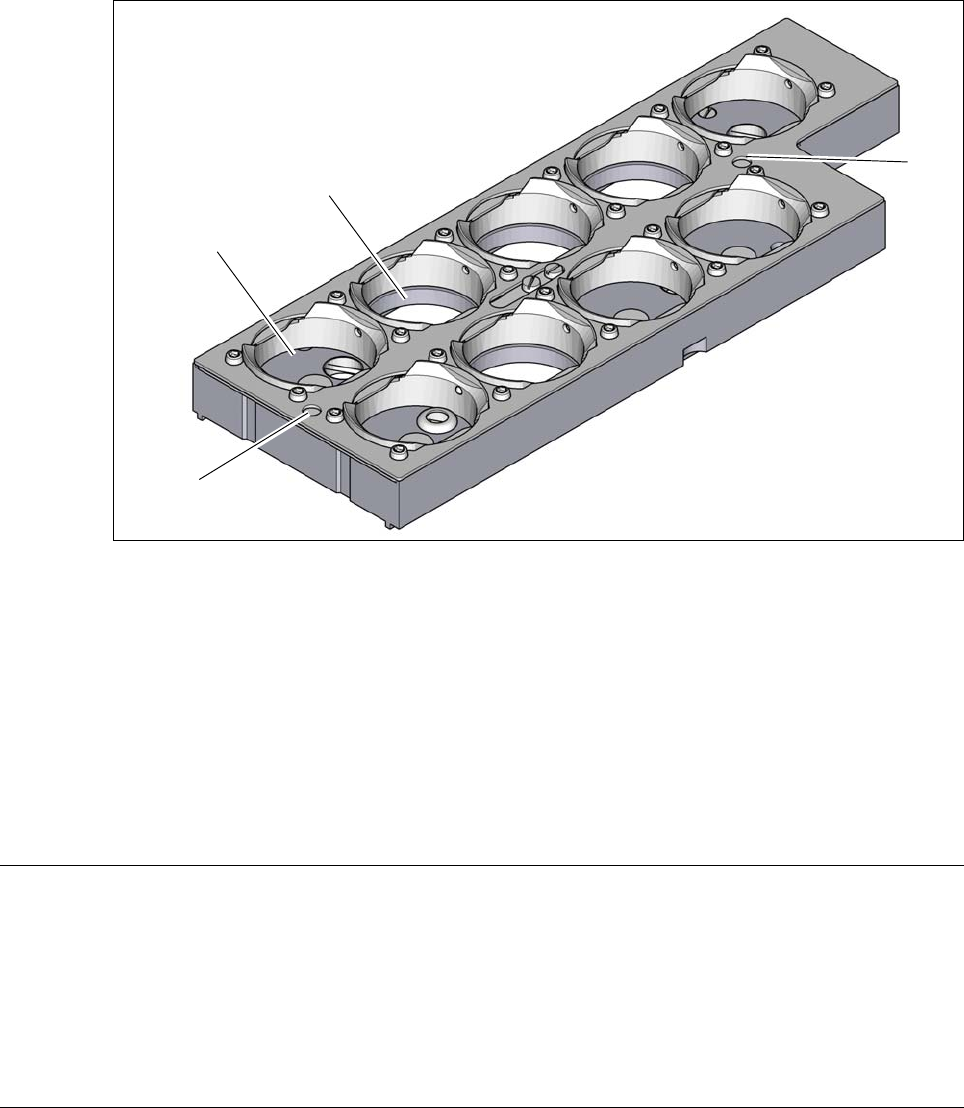

Fig. 6.1 - 5 Magazia de pipete pentru pipete 28xx
(1) 5 locaşuri pentru pipete 28xx cu o lungime maximă a pipetelor de 12,5 mm
(locaşurile cu numerele 1, 5, 6, 8 şi 9)
(2) 4 locaşuri pentru pipete 28xx cu o lungime maximă a pipetelor de 16,5 mm
(locaşurile cu numerele 2, 3, 4 şi 7)
(3) Repere (vizibile numai cu placa de blocare deschisă)
6.1.2.4 Date tehnice
6
(1)
(2)
(3)
(3)
Schimbătorul de pipete pentru SIPLACE MultiStar
Numărul magaziilor pe locaţie
*a
4
Numărul maxim al locaşurilor de pipete pe locaţie 69
Configuraţie standard pe locaţie 3 magazii cu 60 de bucăţi locaşuri de pipete 20xx
1 magazie cu 9 de bucăţi locaşuri de pipete 28xx
Tipuri de pipete 20xx, 28xx
*)a La schimbătorul de pipete trebuie echipate întotdeauna toate magaziile.
