6.1.4.2 Date tehnice
6
6
Schimbătorul de pipete pentru SIPLACE TwinStar
Număr de magazii max. 8 magazii pentru 16 locaşuri de pipete
Număr de locaşuri pentru pipete posibilitate configurare fără restricţii
Configuraţie standard 3 magazii cu câte două locaşuri de pipete
1 magazie cu un locaş de pipete.
Tipuri de pipete 4xx cu adaptor
5xx (standard)
9xx cu adaptor
Pipetă specială, graifăr
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.1 Schimbător de pipete Începând cu versiunea SR.713.1 Ediţia 12/2020
304
6.1.4.3 Poziţia schimbătorului de pipete pentru SIPLACE TwinStar
6

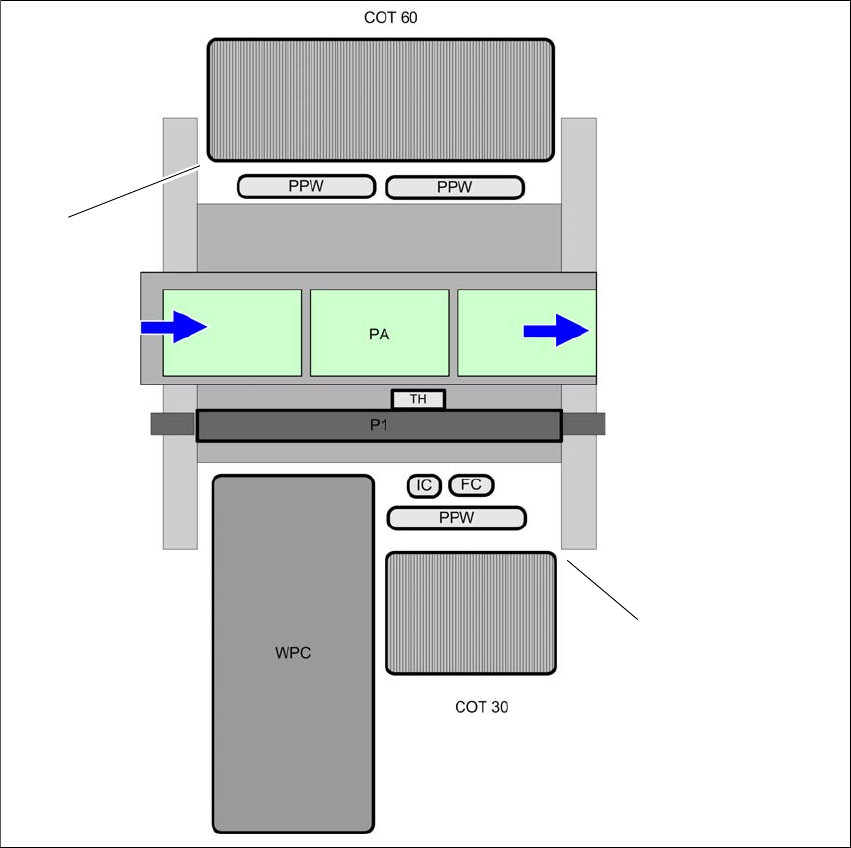

Fig. 6.1 - 11 Poziţia schimbătorului de pipete pentru SIPLACE TwinStar - exemplu
6
(1) Căruciorul de componente 60 în poziţia din interior
(2) Căruciorul de componente 30 în poziţia din exterior
(PPW) Schimbător de pipete
(PA) Zonă de plantare
(1)
(2)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.1 Schimbător de pipete
305
6.1.4.4 Montare
Schimbătorul de pipete este fixat la dispozitivul de tracţiune a căruciorului cu componente.
6
Fig. 6.1 - 12 Poziţia de montaj
(1) Orificiu de marcare
(2) Partea operatorului
(3) Săgeata este orientată în direcţia transportorului de PCB-uri
6
Orientaţi schimbătorul de pipete astfel încât orificiul de marcare (poz. 1) să fie în partea
stângă, privind dinspre operator.
6.1.4.5 Pipete speciale
Plantatoarele de componente SIPLACE prelucrează componente după standardul SMT-Spe-
ktrum.
ASM elaborează în mod continuu pipete speciale.
Pipetele speciale sunt disponibile pentru toate capetele de plantare, având ca scop prelucrarea
comenzilor de plantare cu viteză, precizie şi flexibilitate maxime. Utilizarea schimbătoarelor de pi-
pete automate reduce suplimentar timpii de instalare care apar la o schimbare a produsului.
Pentru realizarea de magazii speciale şi graifăre andresaţi-vă firmei ASM.
6.1.4.6 Recipientul de componente rebutate pentru SIPLACE TwinStar
Pentru capul SIPLACE TwinStar poate fi instalat un recipient de componente rebutate. Este posi-
ţionat lângă Finepitch-Visionmodul.
(1)
(2)
(3)
