6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 e diţia V2 şi V3 6.2 Cititorul de coduri de bare ale PCB-urilor Începând cu versi unea SR.713.1 Ediţia 12/2020 306 6.2 Cititorul de coduri de bare ale PCB-ur…
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.1 Schimbător de pipete
305
6.1.4.4 Montare
Schimbătorul de pipete este fixat la dispozitivul de tracţiune a căruciorului cu componente.
6

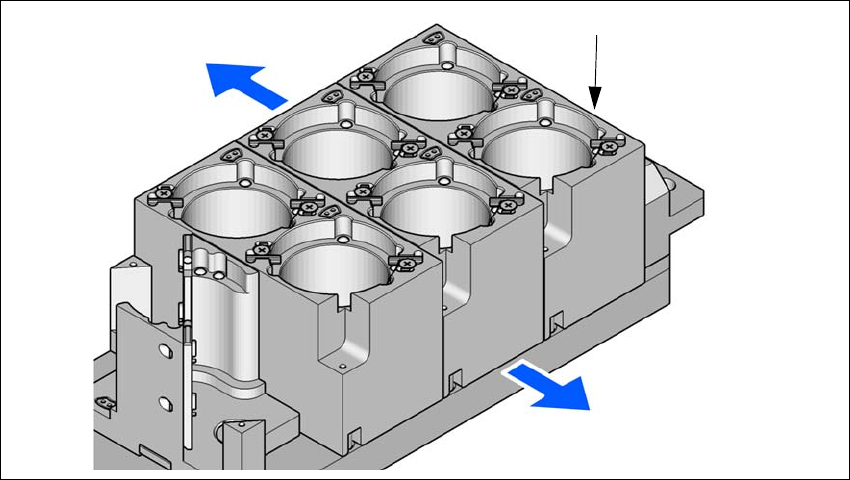

Fig. 6.1 - 12 Poziţia de montaj
(1) Orificiu de marcare
(2) Partea operatorului
(3) Săgeata este orientată în direcţia transportorului de PCB-uri
6
Orientaţi schimbătorul de pipete astfel încât orificiul de marcare (poz. 1) să fie în partea
stângă, privind dinspre operator.
6.1.4.5 Pipete speciale
Plantatoarele de componente SIPLACE prelucrează componente după standardul SMT-Spe-
ktrum.
ASM elaborează în mod continuu pipete speciale.
Pipetele speciale sunt disponibile pentru toate capetele de plantare, având ca scop prelucrarea
comenzilor de plantare cu viteză, precizie şi flexibilitate maxime. Utilizarea schimbătoarelor de pi-
pete automate reduce suplimentar timpii de instalare care apar la o schimbare a produsului.
Pentru realizarea de magazii speciale şi graifăre andresaţi-vă firmei ASM.
6.1.4.6 Recipientul de componente rebutate pentru SIPLACE TwinStar
Pentru capul SIPLACE TwinStar poate fi instalat un recipient de componente rebutate. Este posi-
ţionat lângă Finepitch-Visionmodul.
(1)
(2)
(3)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.2 Cititorul de coduri de bare ale PCB-urilor Începând cu versiunea SR.713.1 Ediţia 12/2020
306
6.2 Cititorul de coduri de bare ale PCB-urilor
6.2.1 Descriere
Cititorul codurilor de bare ale plăcilor cu circuite la detectarea şi decodificarea automată a codu-
rilor de bară de pe plăcile cu circuite. Cititorul codurilor de bare sunt instalate pe partea de intrare
a automatelor de plantare a transportorului de plăci cu circuite, pe o prelungire a benzii de alimen-
tare. În funcţie de poziţia dungii cu coduri de bară, cititorul de coduri de bară poate fi montat ca
dungile de coduri de bară să poate să fie citite longitudinal sau tranversal faţă de direcţia de trans-
port.
La transportorul simplu se pot monta două cititoare de coduri de bară. Acestea pot scana partea
inferioară respectiv superioară a plăcilor cu circuite.
La transportorul dublu se pot monta patru cititoare de coduri de bară. Acestea pot scana partea
inferioară respectiv superioară a plăcilor cu circuite la ambele piste de transport.
Sunt disponibile următoarele cititiare de cod de bară:
– Cititorul codurilor 2D al plăcilor cu circuite
Acest cititor de coduri prelucrează coduri de linii şi coduri matriceale. Codurile matriceale se
folosesc prepondenrent atunci, când spaţiul pentru etichetele de coduri de bare este prea
scăzut.
6
6.2.2 Date tehnice ale cititorului de coduri 2D
6
Dimensiuni (L x l x H)
55 x 42 x 22 mm
3
Greutate 125 de grame
Tipuri de cod 2D Data Matrix ECC 0, 50, 80, 100, 140 şi 200
Data Matrix ECC200
cod QR, cod MicroQR
Lungime coduri de bare
Transportor simplu
Transportor dublu, asincron
Transportor dublu, sincron
max. 40 de carcatere
max. 40 de carcatere
max. 40 de carcatere
Interfaţă de date RS232, USB 2.0
Racord electric Conector D-Sub-HD cu 15 pini
Tensiune de exploatare de la 5 V până 24 V
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.3 Prelungire bandă de alimentare
307
6.3 Prelungire bandă de alimentare
Cod articol 00520560-xx Prelungire bandă de alimentare, transport simplu
Cod articol 00520561-xx Prelungire bandă de alimentare, transport dublu
6.3.1 Descriere
Cititorii de coduri de bară pot fi instalaţi la prelungirea benzii de alimentare.
6

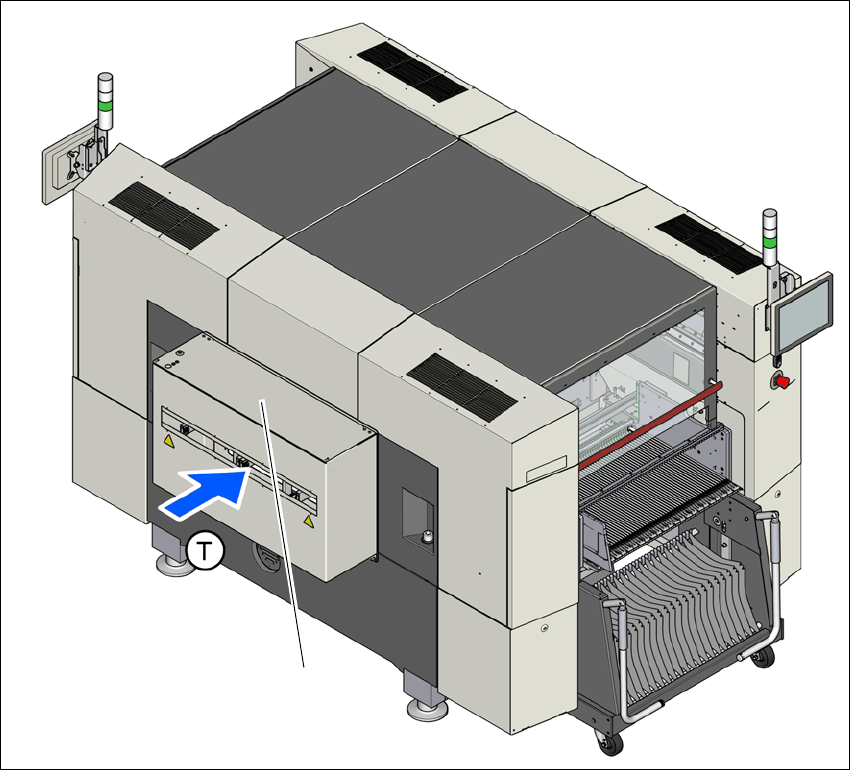

Fig. 6.3 - 1 Prelungire bandă de alimentare a SIPLACE SX1/SX2
(1)
