6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 e diţia V2 şi V3 6.4 Schimbător Waffle-Pack (WPC5/WPC6) Începând cu versiunea SR. 713.1 Ediţia 12/2020 312 6.4.5.2 V alori de alimentare electrică 6 6.4.5.3 …
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.4 Schimbător Waffle-Pack (WPC5/WPC6)
311
6.4.5 Date tehnice
6.4.5.1 Dimensiuni, greutate
6
Dimensiunile WPC5/WPC6
Lungime x lăţime
Înălţime
la înălţimea transportorului de PCB-uri de 900mm
la înălţimea transportorului de PCB-uri de 930mm
la înălţimea transportorului de PCB-uri de 950mm
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
Greutate WPC5
Echipare de bază (cu casete şi suporţi pentru magazii-tavă)
Echipate complet (cu suporţi pentru magazii-tavă şi casete cu compo-
nente)
cca. 270 kg
cca. 320 kg
Greutate WPC6
Echipare de bază (cu casete şi suporţi pentru magazii-tavă)
Echipate complet (cu suporţi pentru magazii-tavă şi casete cu compo-
nente)
cca. 280 kg
cca. 330 kg
Sarcină superficială WPC5/WPC6 ≤ 25 N/cm²
Greutatea suportului de magazii-tavă 0,8 kg
Dimensiunile suportului magaziei-tăvi (LxAxÎ) 360 mmx 260 mm x 6 mm
Dimensiunile magaziei-tăvi (LxAxÎ) 347 mm x 235 mm x 15 mm
Înălţimea magaziei-tavă, cu componentă
Standard (toate nivelurile ocupate)
WPC5
WPC6
Înălţime componentă (orificiul de ieşire din niveluri)
WPC5
WPC6
Componente înalte
(la cerere cu Very High Force TwinStar (VHF TH)
*a
WPC5
*b
WPC6
*b
15 mm
15 mm
29 mm
29 mm
45 mm
45 mm
Diviziune nivel la nivel 17 mm (± 2 mm)
Capacitate de stocare 28 suporţi de magazii-tavă
Timp de schimb pentru suportul magaziei-tavă
peste 1 nivel
peste 10 niveluri
peste 27 niveluri
1,9 s
2,3 s
2,8 s
*)a De la numărul de serie B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm se referă la axa de alimentare (înălţime componentă + înălţime magazie-tavă).
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.4 Schimbător Waffle-Pack (WPC5/WPC6) Începând cu versiunea SR.713.1 Ediţia 12/2020
312
6.4.5.2 Valori de alimentare electrică
6
6.4.5.3 Influenţe admisibile ale mediului
6
Tensiune de alimentare 3 x 200 V~ ± 5 %; 50/60 Hz (Japonia)
3 x 208 V~ ± 5 %; 50/60 Hz (SUA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Putere aparentă nominală 1,5 kVA
Putere eficientă nominală 1,0 kW
Temperatura încăperii între 15°C şi 35°C
Umiditatea aerului 30 - 75%
(în mediu să nu depăşească 45%, astfel ca formarea con-
densului la schimbătorul Waffle-Pack să fie exclusă)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.4 Schimbător Waffle-Pack (WPC5/WPC6)
313
6.4.6 Razele de manevrare ale WPC5/WPC6
6

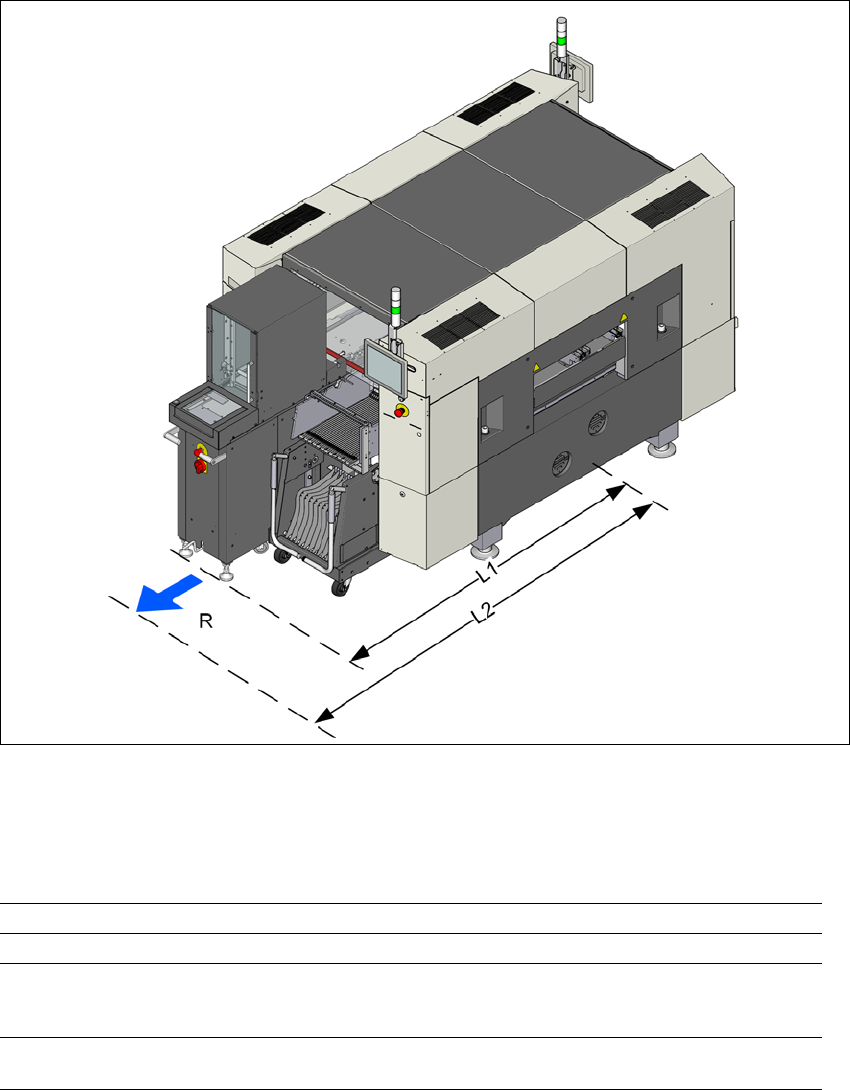

Fig. 6.4 - 2 Razele de manevrare ale WPC5/WPC6 la plantatorul de componente SX1/SX2
Razele de manevrare R ale WPC5/WPC6 la plantatoarele de componente SX1/SX2 sunt de:
6
Locaţia 1 Locaţia 2
Raza de manevrare R 750 mm 750 mm
Distanţa L1: De la mijlocul maşi-
nii până la muchia exterioară a
WPC
1860 mm 1860 mm
Distanţa L2: de la mijlocul maşi-
nii până la perete
2610 mm 2610 mm
