Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Exte nsiile staţiei Începând cu versiunea SR.713.1 Ediţia 12/2020 6.5 SIPLACE JTF-M 319 6.5.3 Date tehnice 6 6.5.4 Dimensiuni cu JTF-M 6 Fig. 6.5 - 2 Dimensiuni…
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.5 SIPLACE JTF-M Începând cu versiunea SR.713.1 Ediţia 12/2020
318
6.5.2 Vedere de ansamblu
6
Fig. 6.5 - 1 SIPLACE JTF-M la SIPLACE SX1/SX2
(1) Masa componentelor fixă
(2) JTF-M
(1)
(2)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.5 SIPLACE JTF-M
319
6.5.3 Date tehnice
6

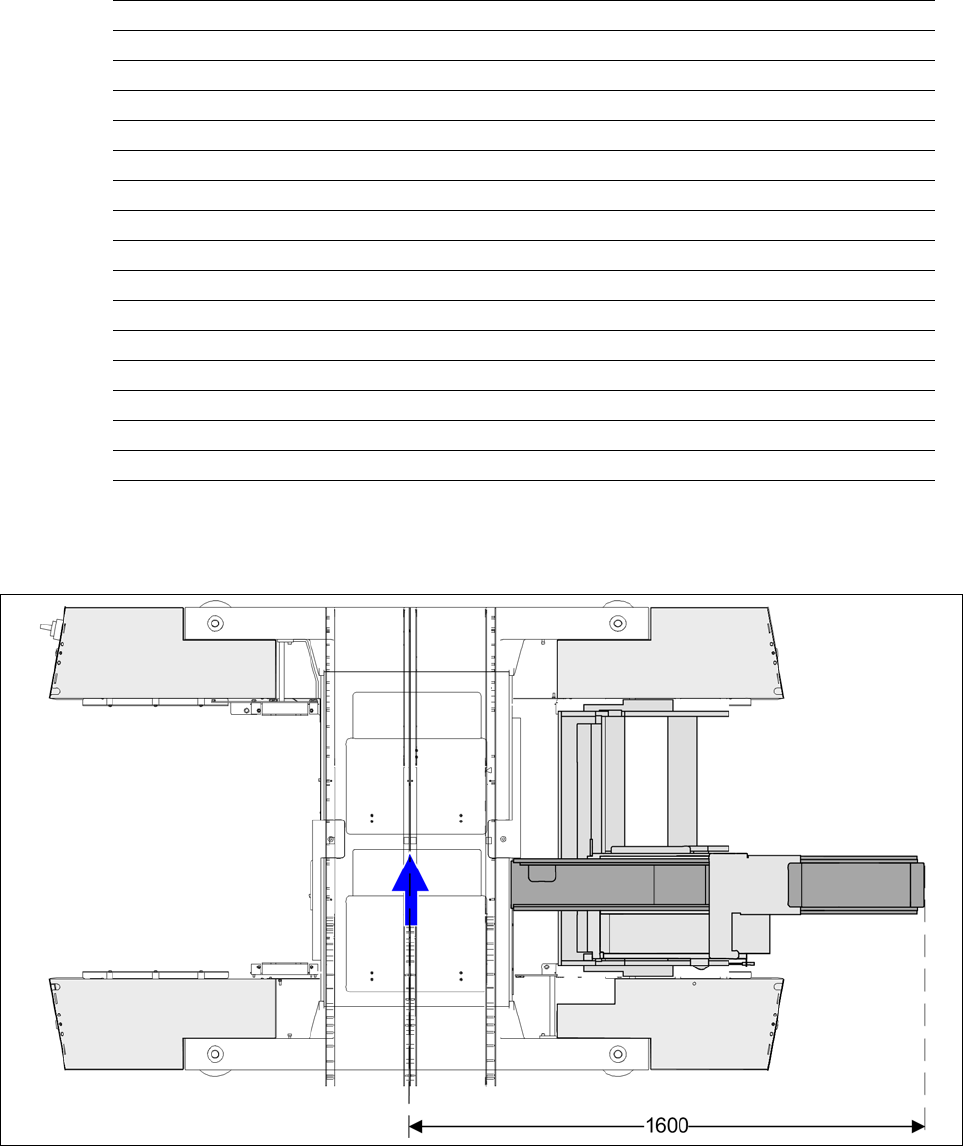

6.5.4 Dimensiuni cu JTF-M
6
Fig. 6.5 - 2 Dimensiunile plantatorului de componente SX cu JTF-M
SIPLACE JTF-M
Lăţime
177 mm
Înălţime
587 mm
Specificaţie magazie tavă JEDEC
Capacitate de stocare
Magazie-tavă subţire 18 magazii-tavă JEDEC
Magazie-tavă groasă 14 magazii-tavă JEDEC
Timpi de schimbare magazie-tavă
Sertar n după n+1 3,5 secunde
Sertar 1 după 18 10 secunde
Sertar 18 după 1 8,9 secunde
Casetă
Dimensiuni cca. 330 mm x 150 mm x 230 mm
Greutate maximă încărcată 2,7 kg (câte 150 g la 18 sertare)
Sistem pneumatic
5,2 bar până 9 bar
Consum de aer comprimat
< 28,3 Nl/min.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.6 Suport pentru magazia-tavă Începând cu versiunea SR.713.1 Ediţia 12/2020
320
6.6 Suport pentru magazia-tavă
Cod articol 00141286-xx Suport pentru magazia-tavă
Cod articol 00519840-xx Canal de ghidare a benzii pentru suport pentru magazia-tavă
Cu suportul pentru magazia tavă puteţi pregăti foarte repede componente pe magazia-tavă. Dacă
suportul pentru magazia tavă nu este prezent, puteţi folosi toate cele 60 de piste ale mesei de
schimbare SX.
Pentru a monta suportul pentru magazia tavă la masa de schimbare SX, plantatorul de compo-
nente trebuie echipat cu un canal pentru benzi modificat.
Descrierea amănunţită şi operarea le veţi găsi în "Instrucţiuni de montaj - tray manual - SI-
PLACE SX1/SX2”, cod articol 00196823-xx.
Suportul pentru magazia tavă poate fi montată numai dacă masa pentru componente corespun-
zătoare este montată cu cadrul de tracţiune în poziţia exterioară.
Magaziile-tavă JEDEC sau magaziile Waffle Pack se pot fixa cu magneţi pe suporţii magaziilor-
tavă. Dacă se aşează două magazii-tavă JEDEC, acestea trebuie fixate cu rigle de fixare şi de
reţinere.
Repere: Cod articol:
Magnet 00316593-xx
Rigle de fixare şi de reţinere pentru magazii JEDEC 00372615-xx
ATENŢIE
Evitarea coliziunilor
La introducerea şi scoaterea căruciorului pentru componente suportul pentru magazia-
tavă nu are voie să fie aşezată, deoarece în caz contrar este posibil o coliziune cu canalul
de ghidare a benzii goale şi suportul schimbătorului de pipete.
Suportul pentru magazia tavă poate fi aşezată numai dacă maşa este retrasă.
Înainte de extinderea mesei suportul magaziei-tavă trebuie îndepărtat de pe masă.
