Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Exte nsiile staţiei Începând cu versiunea SR.713.1 Ediţia 12/2020 6.8 Senzorul pentru recipientul de componente rebuta te 325 6.8 Senzorul pentru recipientul de…
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.7 Modul laser de coplanaritate 3D Începând cu versiunea SR.713.1 Ediţia 12/2020
324
6.7.2 Date tehnice
6
Componente QFP, SO, BGA, Gullwing, fişă
Precizie
*a
± 15 μm (3σ), ± 20 μm (4σ)
Mărimea maximă a componentei 50 x 50 mm²
Înălţimea maximă a componentei 17 mm
Formă carcasă BGA
Diametru minim bilă
distanţă minimă bile
număr minim de bile
400
μm
800
μm
6
Formă carcasă Gullwing
Lăţime minimă picioruşe
*b
distanţă minimă picioaruşe
număr minim de picioruşe
300
μm
500
μm
5
Mărime maximă fişă 120 x 20 mm²
Fişă (Gullwing)
Lăţime minimă picioruşe
b
Distanţă minimă picioruşe
număr minim de picioruşe
300
μm
500
μm
5
Tip cap de plantare TwinHead, SIPLACE MultiStar CPP
Clasa de protecţie laser
Senzor de coplanaritate 3-D
Plantator de componente electronice
3B
2
*)a pe bilă/picioruş
*)b Pentru lăţimi mai mici ai picioruşelor luaţi legătura ca managerul dumneavoastră local de produs
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.8 Senzorul pentru recipientul de componente rebutate
325
6.8 Senzorul pentru recipientul de componente rebutate
Cod articol 00519848-xx Intergogare recipient de componente rebutate
Senzorul pentru recipientul de componente rebutate monitorizează dacă recipientul de rebuturi
este aşezat corect în suportul său.
– Dacă recipientul de rebuturi nu a fost introdus corect, plantatorul de componente nu poate fi
pornit.
– Dacă recipientul de rebuturi sare din suportul său în timpul procesului de prelucrare, planta-
torul de componente va fi oprit imediat pentru a se evita o coliziune cu capul.
Fiecare recipient de rebuturi poate fi monitorizat cu un senzor propriu.
6
INDICAŢIE
În cazul utilizării unui cap SpeedStar, vă recomandăm să instalaţi senzorul opţional pentru
recipientul de componente rebutate.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.9 SIPLACE Very High Force TwinStar (VHF TH) Începând cu versiunea SR.713.1 Ediţia 12/2020
326
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Cod articol 00519986-xx VHF TwinStar cu portal
6.9.1 Descriere
Capul SIPLACE Very High-Force TwinStar reprezintă o variantă tehnologică modernizată a capu-
lui TwinStar standard. Capul SIPLACE Very High Force TwinStar se pretează la prelucrarea com-
ponentelor mari şi grele, deosebit de dificile.
Descrierea detaliată veţi găsi în "Instrucţiunile de montaj - Head Reconfiguration Kit pentru
capul VHF", cod articol 00197270-xx.
6.9.2 Vedere de ansamblu
6

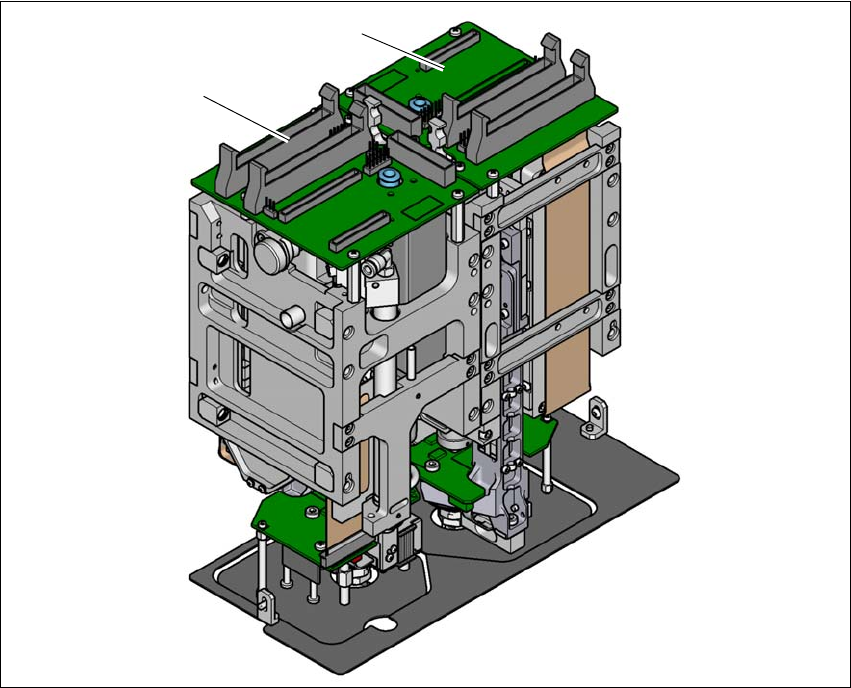

Fig. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Modulul Pick&Place 1 (P&P1)
(2) Modulul Pick&Place 2 (P&P2)
2
1
