Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Exte nsiile staţiei Începând cu versiunea SR.713.1 Ediţia 12/2020 6.10 Camere staţion are 329 6.10.1.2 Date tehnice 6 Dimensiunile componen- tei de la 0,2 mm x …
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.10 Camere staţionare Începând cu versiunea SR.713.1 Ediţia 12/2020
328
6.10 Camere staţionare
6.10.1 Camera staţionară a componentelor P&P, tip 25, GigE (cameră FC)
Cod articol 03222727-xx Camera staţionară a componentelor, Tip 25 GigE
6

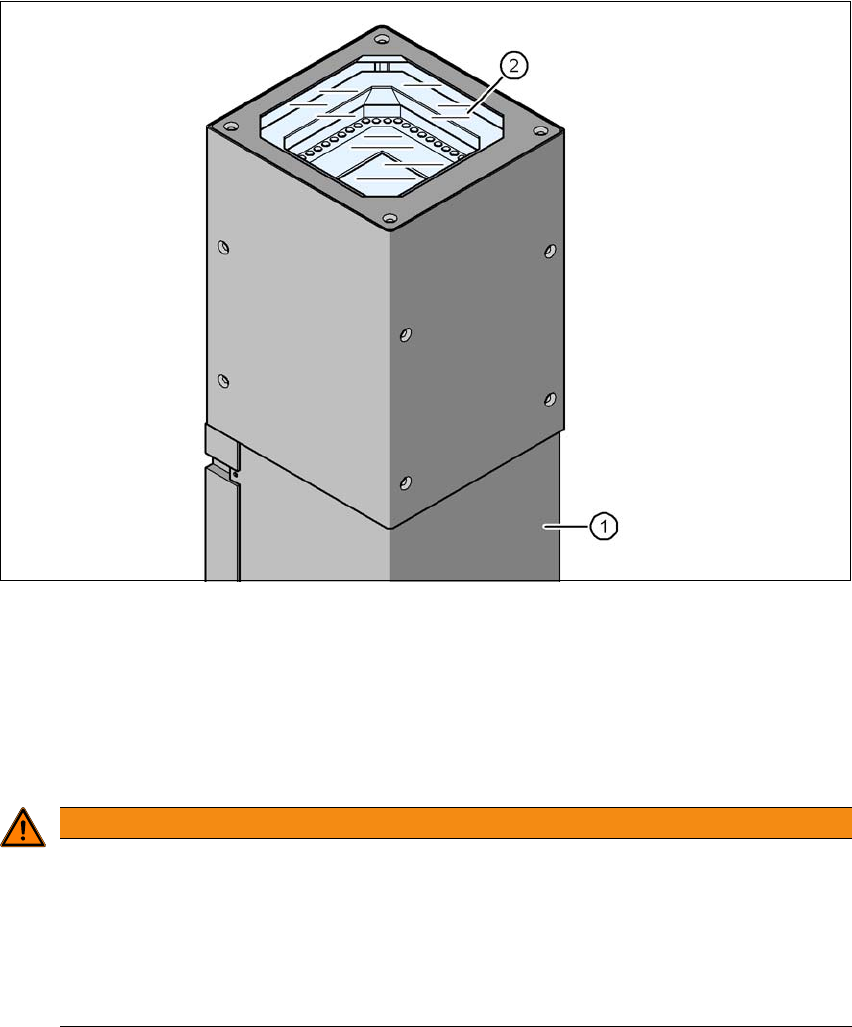

Fig. 6.10 - 1 Camera staţionară a componentelor P&P, tip 25, GigE (cameră FC)
(1) Carcasa camerei cu camera integrată şi amplificatorul de semnal al camerei
(2) Placă de sticlă - dedesubt niveluri de iluminare şi optice
6.10.1.1 Indicaţii de siguranţă
6
AVERTIZARE
Pericol de coliziune!
La înlocuirea capului de plantare TwinStar cu SpeedStar, SpeedStar va intra în coliziune
cu carcasa camerei.
Demontaţi camera staţionară a componentelor de pe TwinStar.
În cazul schimbării capului de plantare de la TwinStar la MultiStar camera staţionară
de componente se va monta în poziţia inferioară.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.10 Camere staţionare
329
6.10.1.2 Date tehnice
6
Dimensiunile componen-
tei
de la 0,2 mm x 0,2 mm până la 16 mm x 16 mm la măsurarea simplă
a componentei
Gama de componente 0402 până la SO, PLCC, QFP, soclu, conector, BGA, componente
speciale, Bare Die, Flip-Chip, Shield
Raster pini min. 0,25 mm
Lăţime minimă picioruşe 0,1 mm
Raster bile min. 0,14 mm
Diametru minim bilă 0,08 mm
Câmp vizual 19,4 mm x 19,4 mm
Tip de iluminare Lumină directă (6 nivele liber programabile)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.10 Camere staţionare Începând cu versiunea SR.713.1 Ediţia 12/2020
330
6.10.2 Camera staţionară a componentelor P&P, tip 33, GigE
Cod articol 00588100-xx Cameră staţionară pentru capul CPP, tip 33
6

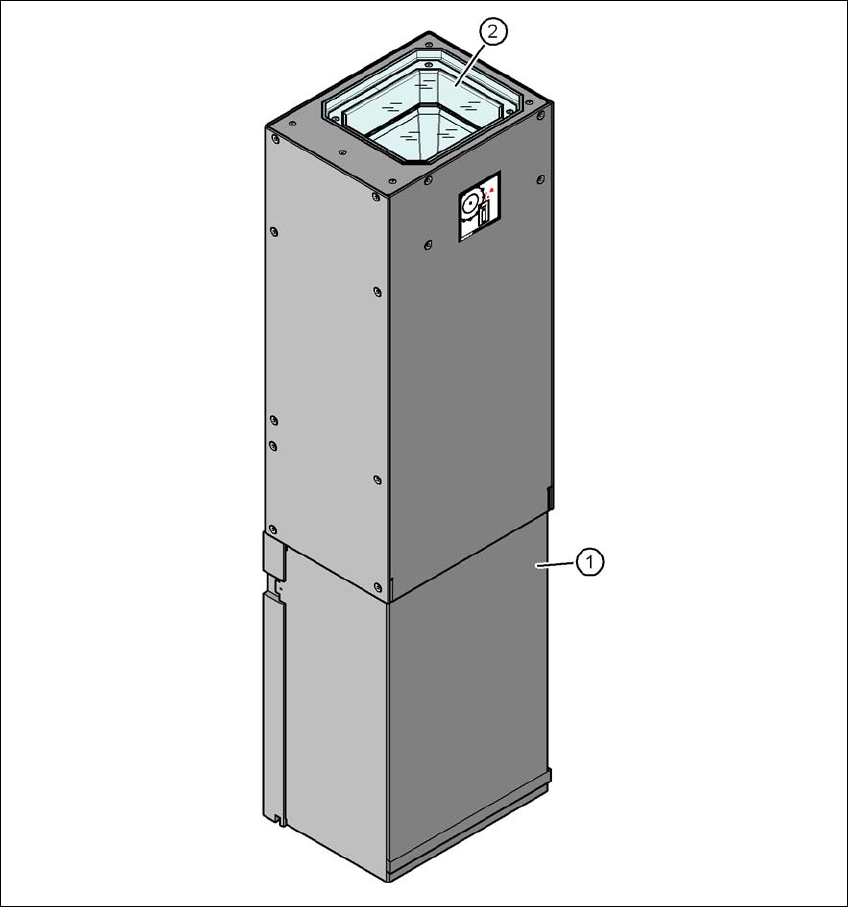

Fig. 6.10 - 2 Structura camerei staţionare a componentelor P&P, tip 33, GigE
(1) Carcasa camerei cu camera integrată şi amplificatorul de semnal al camerei
(2) Placă de sticlă - dedesubt niveluri de iluminare şi optice
