Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.14 Support Pin
333
6.14 Support Pin
Cod articol 00119680-xx Support Pin
Plăcile cu circuite late au tendinţa de a se curba în timpul plantării, astfel că în anumite circum-
stanţe nu mai este posibilă plantarea componentelor cu precizia dorită. Precizia de plantare este
influenţată şi de plăcile cu circuite puternic ondulate. Prin plasarea Support Pins pe masa ridica-
toare aceste probleme pot fi remediate uşor.
6

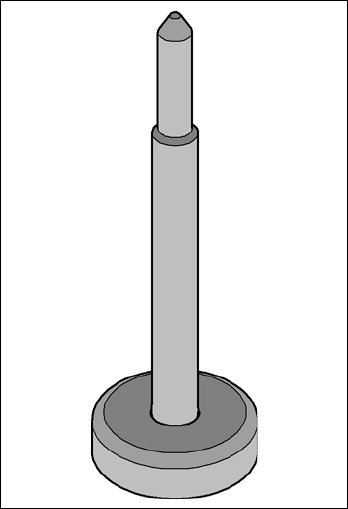

Fig. 6.14 - 1 Support Pin
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
6.15 Smart Pin Support Începând cu versiunea SR.713.1 Ediţia 12/2020
334
6.15 Smart Pin Support
Cod articol 03089621-xx Smart Pin Support
Cod articol 03087404-xx Magazie PLC L10 complet
Cod articol 03087508-xx Magazie PLC Q10 complet
Plăcile cu circuite late au tendinţa de a se curba în timpul plantării, astfel că în anumite circum-
stanţe nu mai este posibilă plantarea componentelor cu precizia dorită. Precizia de plantare este
influenţată şi de plăcile cu circuite puternic ondulate. Prin plasarea Support Pins pe masa ridica-
toare aceste probleme pot fi remediate uşor.
6

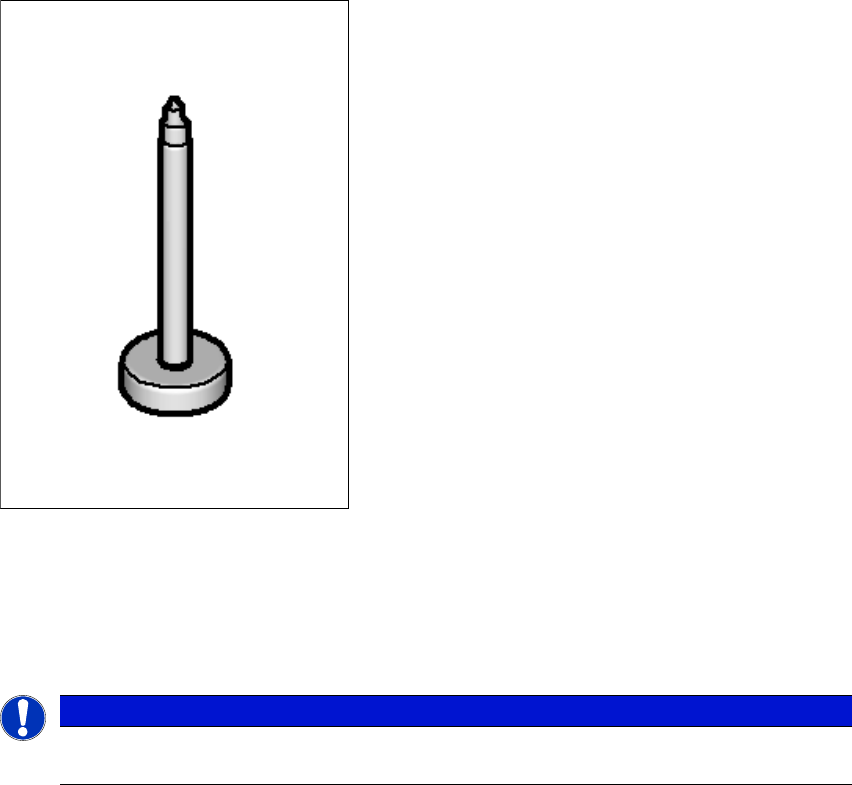

Fig. 6.15 - 1 Support Pin
Cu ajutorul echipamentului opţional Smart Pin Support, Support Pins sunt aşezate automat pe
masa ridicatoare. Acest lucru este realizat de o unitate graifăr, care preia Support Pins din magazii
speciale şi le aşează în poziţiile specificate.
6
INDICAŢIE
Descrierea amănunţită o veţi găsi în "Manualul de utilizare Smart Pin Support", germană
+ engleză [cod articol 00197001-xx].
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 6 Extensiile staţiei
Începând cu versiunea SR.713.1 Ediţia 12/2020 6.15 Smart Pin Support
335
6

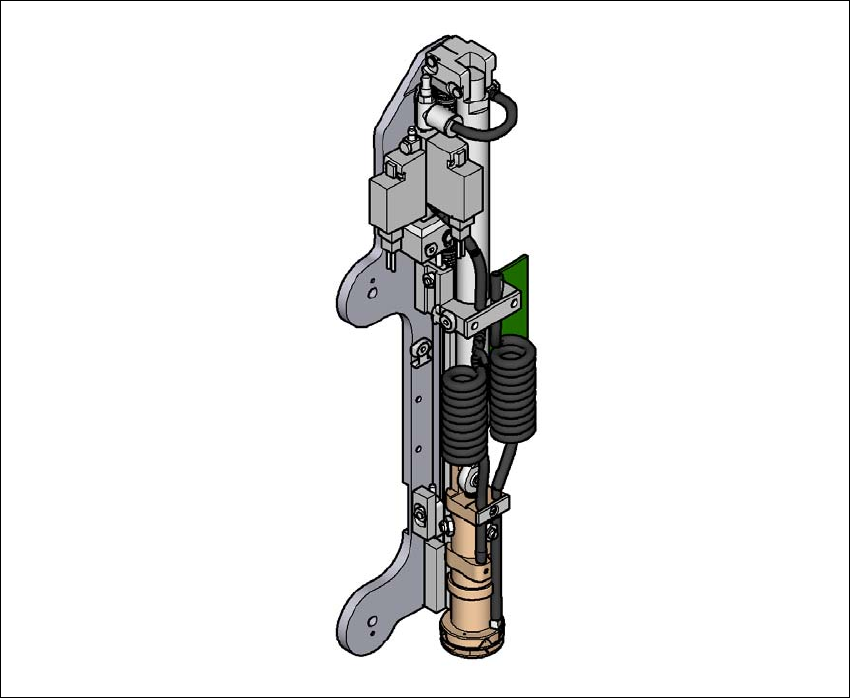

Fig. 6.15 - 2 Unitate graifăr Smart Pin Support
Unitatea graifăr este montată pe portal. Această unitate grafăr preia Support Pins din magaziile
prevăzute şi poziţionează acestea pe masa ridicatoare. Poziţiile Support Pins în plantatorul de
componente sunt stabilite pentru fiecare parte a plăcii cu circuite în editorul de plăci cu circuite al
SIPLACE Pro.
Pentru diferitele configuraţii ale maşinii vă stau la dispoziţie două magazii diferite pentru schimba-
rea automată a maxim 10 Support Pin-uri. Aceste magazii sunt fixate pe un suport pentru magazie
şi se montează pe dispozitivul de tracţiune pentru cărucioarele de componente.
– Smart Pin Support - Tip magazie Q10 [cod articol 03087404-xx]
– Smart Pin Support - Tip magazie L10 [cod articol 03087508-xx]
