2 Siguranţa exploatării Instrucţi uni d e util izare S IPLAC E SX1/ SX 2 ediţia V2 şi V3 2.2 Panouri de avertizare Începând cu versiunea SR.713.1 Ediţia 1 2/2020 46 Fig. 2.2 - 4 Panouri de avertizare la plantatoarele de …
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.2 Panouri de avertizare
45
2.2.3 Panouri de avertizare la plantatoarele de componente (panouri pentru China)

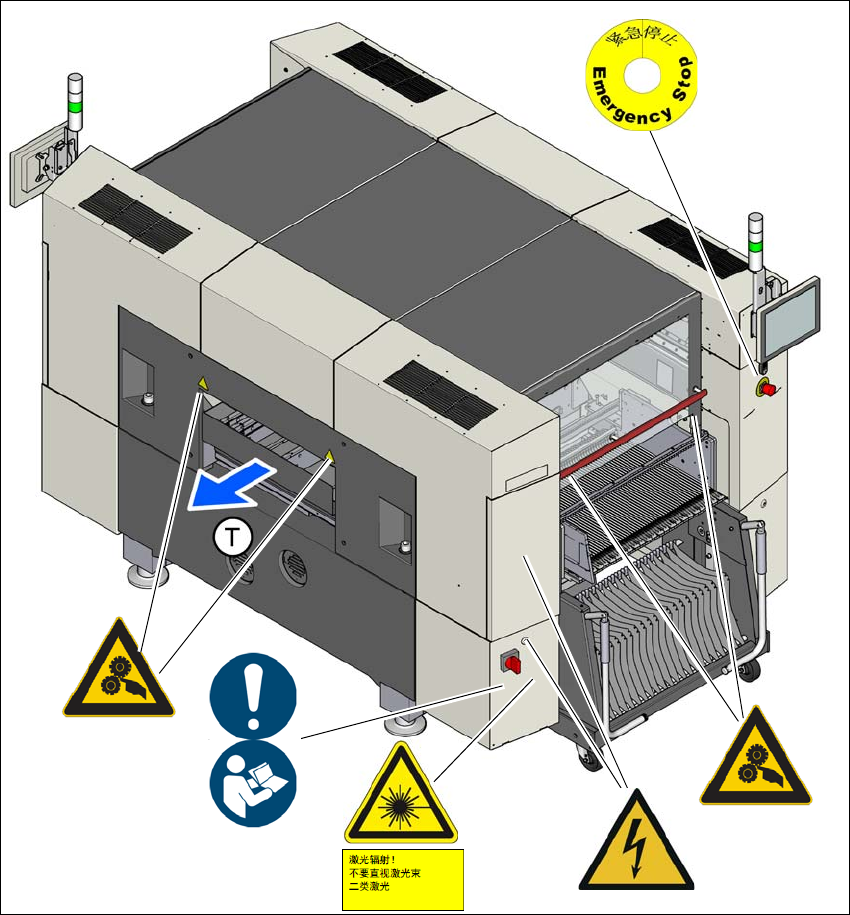

Fig. 2.2 - 3 Panouri de avertizare la plantatoarele de componente - Locaţia 1 - Panouri pentru China
Poz. M 002, cod articol: 03155798-01
Poz. W 204-CN, cod articol 03149290-01
Poz. W 209-CN, cod articol 03149080 -01
Poz. W 012, cod articol 03155378-01
Poz. W 004-CN, cod articol 03155348-01
(1) Panou cu text laser, cod articol 03155432-01
(T) Direcţia de transport a plăcilor de circuite
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.2 Panouri de avertizare Începând cu versiunea SR.713.1 Ediţia 12/2020
46

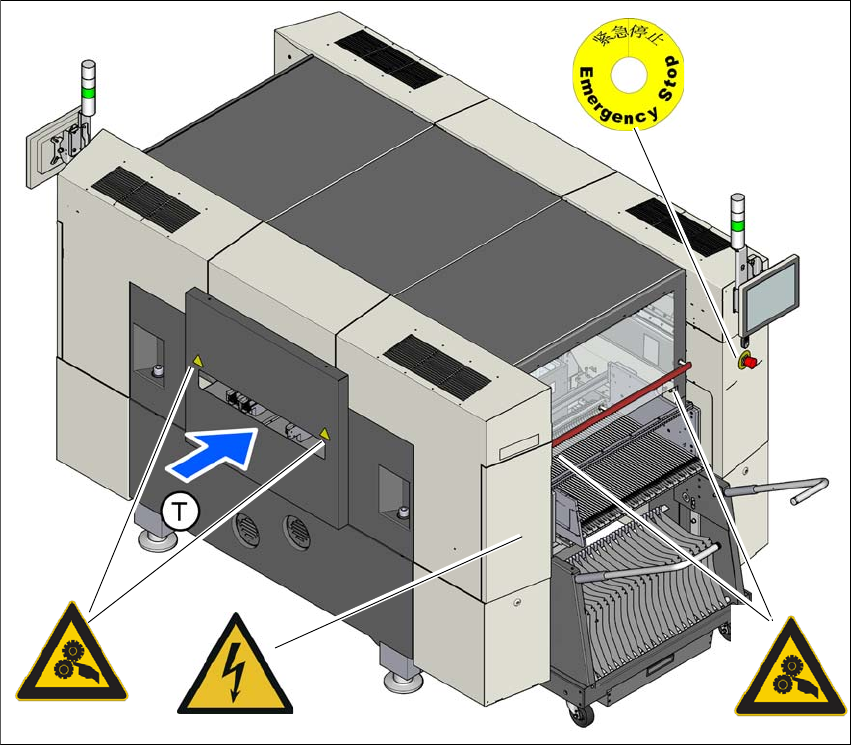

Fig. 2.2 - 4 Panouri de avertizare la plantatoarele de componente - Locaţia 2 - Panouri pentru China
Poz. W 204-CN, cod articol 03149290-01
Poz. W 209-CN, cod articol 03149080 -01
Poz. W 012, cod articol 03155378-01
(T) Direcţia de transport a plăcilor de circuite
W 204-CN
W 204-CN
W 209-CN
W 012
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.2 Panouri de avertizare
47
2.2.4 Semnificaţia şi descrierea panourilor de avertizare (panouri pentru China)
Pentru clienţii din China următoarele panouri diferă de panourile standard (Rest of world).
2.2.4.1 Panou de avertizare W 210-CN
2
Poz. W 209-CN în Fig. 2.2 - 3, pagina 2.2 - 3 şi 2.2 - 4, pagina 2.2 - 4, cod articol 03149080-01
(bucăţi pe plantator de componente: 2)
2.2.4.2 Panou de avertizare W 204-CN
2
Poz. W 204 din Fig. 2.2 - 3, pagina 45 şi 2.2 - 4, pagina 46,
cod articol 03149290-01 (bucăţi pe plantatorul de componente: 8)
2.2.4.3 Panou de avertizare W 004-CN cu panou text laser
2
Poz. W 004-CN în Fig. 2.2 - 3, pagina 45, cod articol 03155348-01 (bucăţi pe plantatorul de com-
ponente: 1)
Panou cu text laser in Fig. 2.2 - 3
, pagina 45, cod articol 03155432-01 (bucăţi pe plantatorul de
componente: 1)
2
2
2
2
2
2
Panou de avertizare la butonul de OPRIRE URGENTĂ
2
2
2
Avertizare la accidentarea mâinilor
Introducerea mâinilor poate conduce la răniri ale braţelor sau mâi
-
nilor.
Nu umblaţi în plantatorul de componente în funcţionare.
Nu umblaţi în interiorul plantatorului de componente înveci-
nat.
