Instrucţiuni de utilizare SIPLACE SX1/SX2 e diţia V2 şi V3 2 Sigu ranţa exploatării Începând cu versiunea SR.713.1 Ediţia 12/2020 2.2 Panouri de aver tizare 49 2.2.5.1 Panou de avertizare W 006 şi W 006-P007 2 Poz. W 006…
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.2 Panouri de avertizare Începând cu versiunea SR.713.1 Ediţia 12/2020
48
2.2.5 Panouri de avertizare în plantatoarele de componente
Fig. 2.2 - 5 Panouri de avertizare în plantatoarele de componente
2
Poz. W 006, cod articol 03155812-01 (la piesa laterală, la mijloc deasupra portalului Y)
Poz. W 006-P007, cod articol 03155831-01 (în faţă şi în spate la portalul X)
W 006
W 006-P007
W 006-P007
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.2 Panouri de avertizare
49
2.2.5.1 Panou de avertizare W 006 şi W 006-P007
2
Poz. W 006 din Fig. 2.2 - 5, pagina 48, cod articol 03155812-01
(bucăţi pe plantatorul de componente SX1: 2, plantatorul de componente electronice SX2: 2)
Poz. W 006-P007 în fig. 2.2 - 5
, pagina 48, cod articol 03155831-01
(bucăţi pe plantatorul de componente SX1: 2, plantatorul de componente electronice SX2: 4)
2
2
PERICOL
Pericol de moarte din cauza câmpurilor magnetice permanente puternice din interiorul
plantatoarelor de componente!
Având capotele de protecţie deschise în interiorul plantatoarelor de componente există
pericol de moarte pentru persoanele cu implanturi active şi pasive cum ar fi de exemplu
– stimulatoare cardiace
– defibrilatoare
– pompe de insulină, etc.
Persoanele expuse acestui risc nu trebuie să se apropie de plantatorul de compo-
nente.
AVERTIZARE
PERICOL DE STRIVIRE!
Există pericol de strivire pentru persoanele cu implanturi metalice pasive (de exemplu plă-
ci, şuruburi).
Nu introduceţi mâinile în interiorul plantatorului de componente şi nu vă aplecaţi dea-
supra plantatorului de componente când capotele de protecţie sunt deschise.
Nu introduceţi obiecte metalice în zona periculoasă.
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.2 Panouri de avertizare Începând cu versiunea SR.713.1 Ediţia 12/2020
50
2

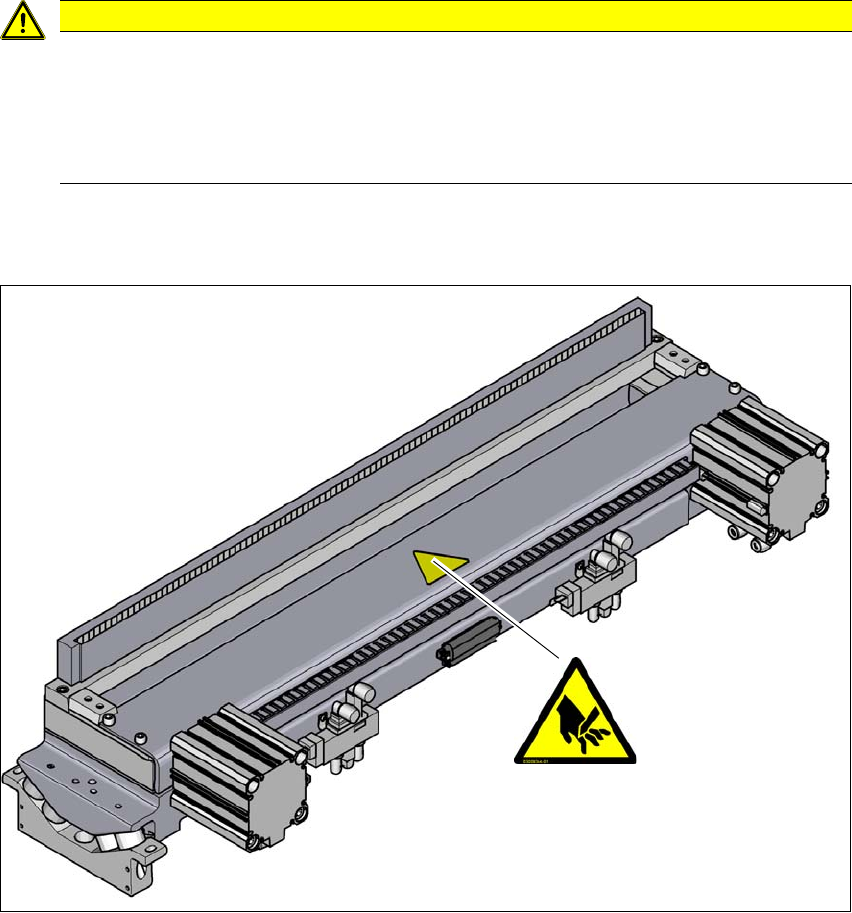

2.2.6 Panou de avertizare W 205 la dispozitivul de tăiere a benzii
2
Fig. 2.2 - 6 Panoul de avertizare W 205 la partea superioară a dispozitivului de tăiat benzi
Poz. W 205, cod articol 03009344-01
ATENŢIE
Pierderi de date din cauza câmpurilor magnetice permanente puternice!
Din cauza câmpurilor magnetice permanente există pericolul de distrugere a datelor de
pe suporturile de date sau cărţile de credit.
Ţineţi la distanţă faţă de plantatoarele de componente suporturile de date şi cardurile
bancare.
W 205
