Instrucţiuni de utilizare SIPLACE SX1/SX2 e diţia V2 şi V3 2 Sigu ranţa exploatării Începând cu versiunea SR.713.1 Ediţia 12/2020 2.2 Panouri de aver tizare 53 2.2.7.1 Panouri de avertizare W206, W250, W251 pe p artea in…
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.2 Panouri de avertizare Începând cu versiunea SR.713.1 Ediţia 12/2020
52
2.2.7 Panourile de avertizare ale alimentării electrice
2
Poz. W 012 din Fig. 2.2 - 8, pagina 52, cod articol 03009345-01 (bucăţi pe plantatorul de compo-
nente: 3).
Poz. W 012 din Fig. 2.2 - 10
, pagina 54, cod articol 03009345-01 (bucăţi pe plantatorul de com-
ponente: 2).

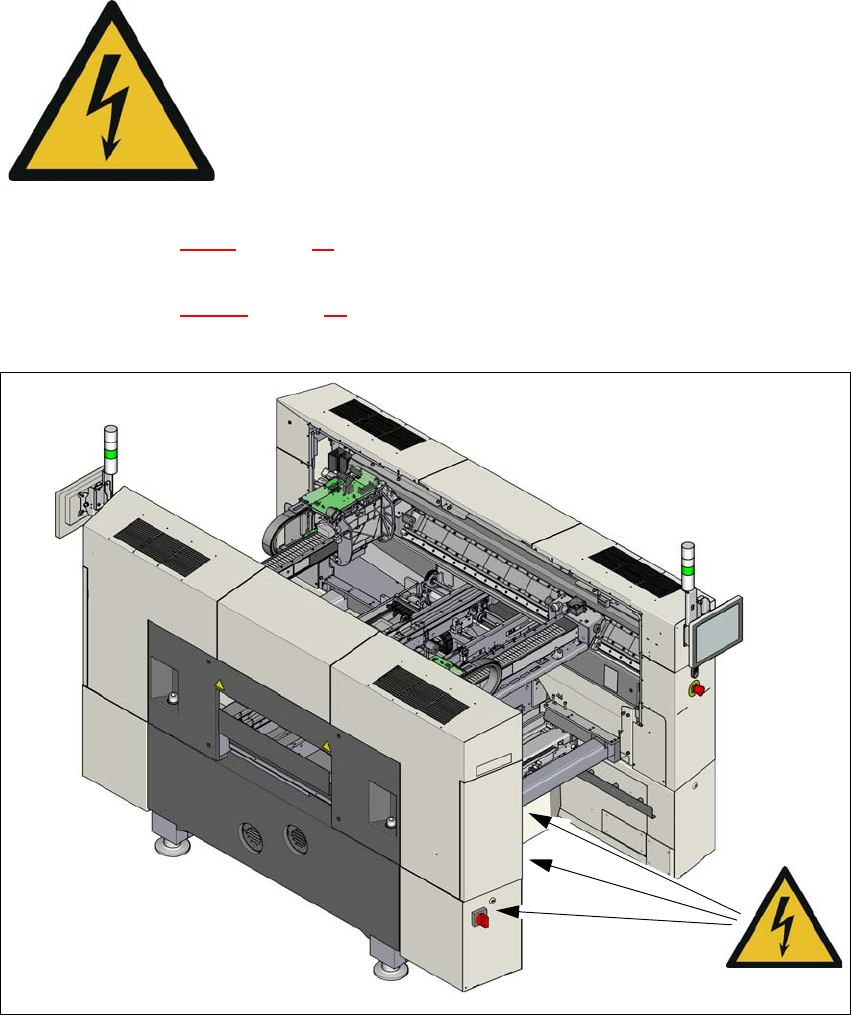

Fig. 2.2 - 8 Panou de avertizare W 012, capacul alimentării cu curent
Poz. W 012, la capacul lateral al unităţii de alimentare cu curent electric
Poz. W 012 la capacul inferior
Poz. W 012 capacul locului de montare al pompei de vid
TENSIUNI ELECTRICE PERICULOASE!
Componentele marcate se află sub tensiune chiar şi cu întrerupă-
torul general decuplat şi cu priza scoată.
Înainte lucrărilor de service decuplaţi plantatorul de componente
de la reţea.
Regiunea NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 012
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.2 Panouri de avertizare
53
2.2.7.1 Panouri de avertizare W206, W250, W251 pe partea interioare a uşilor dintre sec-
toare
2
Fig. 2.2 - 9 Panouri de avertizare pe partea interioară a uşilor dintre sectoare
Poz. W 001, pe partea interioară a uşilor dintre sectoare, cod articol 03131410-xx
Poz. W 024, pe partea interioară a uşilor dintre sectoare, cod articol 03155346-xx
Poz. W 012, pe partea interioară a uşilor dintre sectoare, cod articol 03155378-xx
Punerea în mişcare a plantatorului de componente se poate efec-
tua numai cu opritor montat şi cu uşile închise.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
la uşi, în interior
W 001, W 012, W 024
la uşi, în interior
(W 024)
(W 012)
(W 001)
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.2 Panouri de avertizare Începând cu versiunea SR.713.1 Ediţia 12/2020
54
2.2.7.2 Panouri de avertizare la alimentarea electrică
2
Poz. W 220 din Fig. 2.2 - 10, pagina 54, cod articol 03114591-01 (bucăţi pe plantatorul de com-
ponente: 3).
Fig. 2.2 - 10 Panoul de avertizare W 220 de la unitatea de alimentare cu curent
– W 220 la bateria de condensatori PCS417
– W 220 la alimentarea cu curent, redresor AC/DC (160 V DC /300 V DC).
– W 220 la capacul întrerupătorului de siguranţă (CSB)
2
2
TENSIUNE DE REŢEA!
Decuplaţi întrerupătorul general, scoateţi aparatul din priză şi aş-
teptaţi 5 minute, până la descărcarea condensatorilor.
Regiunea NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
