Instrucţiuni de utilizare SIPLACE SX1/SX2 e diţia V2 şi V3 2 Sigu ranţa exploatării Începând cu versiunea SR.713.1 Ediţia 12/2020 2.2 Panouri de aver tizare 63 2.2.13 Panou de avertizare la tra nsportorul plăcilor de cir…

100%1 / 366
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.2 Panouri de avertizare Începând cu versiunea SR.713.1 Ediţia 12/2020
62
2.2.12 Panoul indicator "Coliziune cu capul" de la camera IC a capului TwinStar
Panou indicator "Crash cap" în fig. 2.2 - 15, cod articol 03015392-02
(bucăţi pe plantator de componente: maxim 2)
2

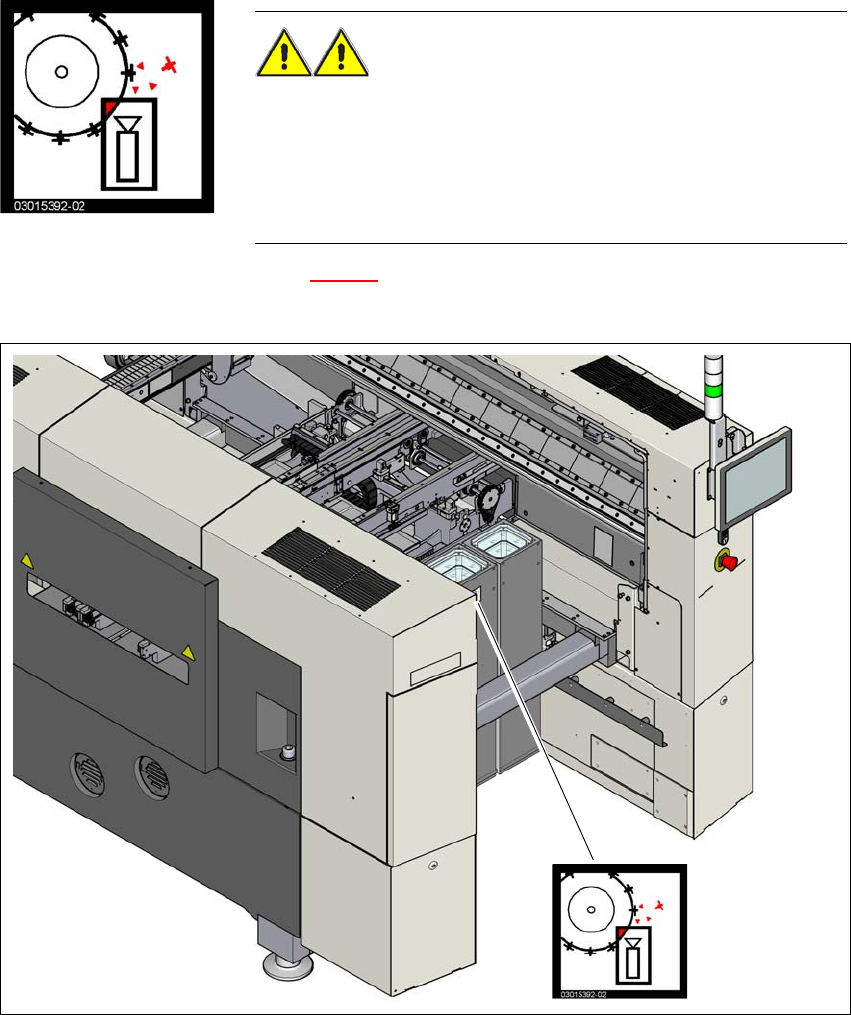

Fig. 2.2 - 15 Panoul indicator "Coliziune cu capul" la camera IC a capului TwinStar/
(1) Panoul indicator "Coliziune cu capul" de la camera IC a capului TwinStar
AVERTIZARE PERICOL DE CRASH PENTRU
CAP
2
La înlocuirea capului de plantare TwinStar cu SpeedStar, SpeedStar
va intra în coliziune cu carcasa camerei.
Demontaţi camerele staţionare ale componentelor de tipul 33, 55 x
45, şi de tipul 25, 16 x 16) ale TwinStar.
(1)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.2 Panouri de avertizare
63
2.2.13 Panou de avertizare la transportorul plăcilor de circuite
2

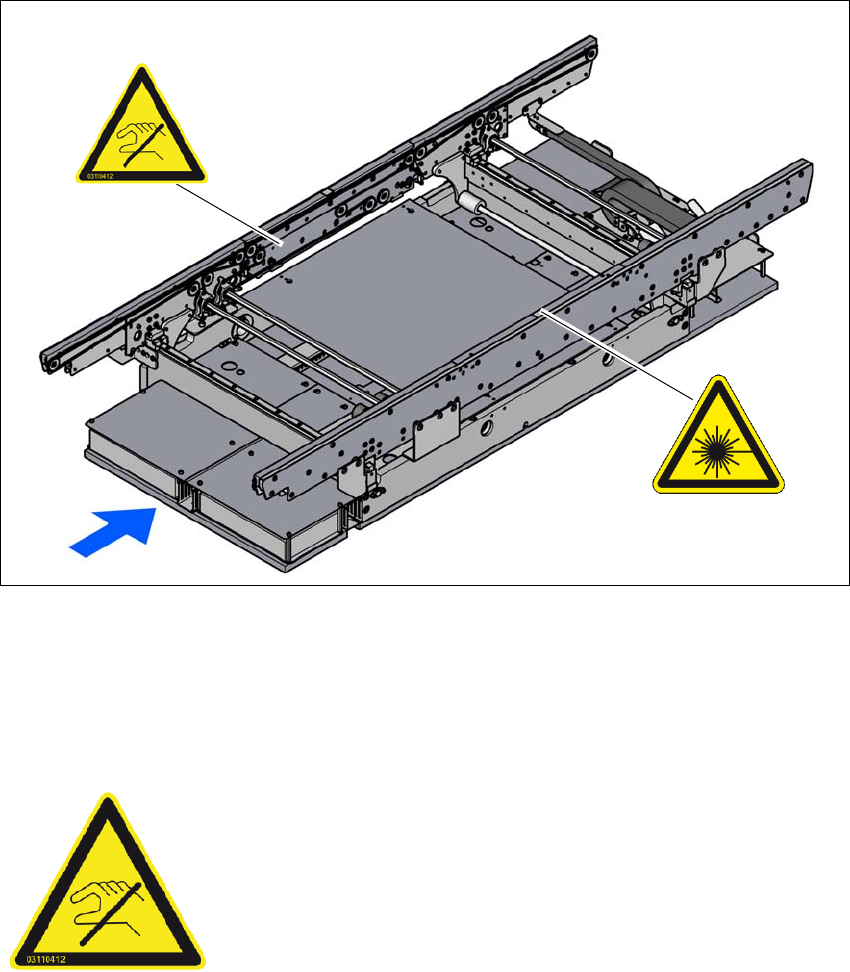

Fig. 2.2 - 16 Panouri de avertizare la transportorul de plăci de circuite (exemplu transportor simplu)
(1) Panou de avertizare "Perete de transport sensibil"
Poz. W 004 la bariera luminoasă laser
2.2.13.1 Panou de avertizare "Perete de transport sensibil" la tabla de prindere
2
Cod articol 03110412-01 (bucăţi: transportor simplu 1, transportor dublu 2)
(1)
W 004
Perete de transport sensibil!
Pereţii de transport sunt foarte sensibili şi este interzisă împinge-
rea lor fără eliberării frânei.
Consecinţe pot fi deteriorări ireparabile ale pereţilor de transport.
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.2 Panouri de avertizare Începând cu versiunea SR.713.1 Ediţia 12/2020
64
2.2.13.2 Panou de avertizare W 004
2
Poz. W 004 din Fig. 2.2 - 16, pagina 63, cod articol 03223713-01
(bucăţi: transportor simplu 1, transportor dublu 2)
2
RADIAŢIE LASER
Clasa de risc 2
Conform IEC 60825-1:2014
Nu priviţi în fascicul!
