2.6 Dispozitive de siguranţă
2.6.1 Capote de protecţie
Capotele de siguranţă şi acoperirile servesc ca dispozitive de protecţie cu rol de separare şi îm-
piedică accesul în interiorul plantatorului de componente.
2
2

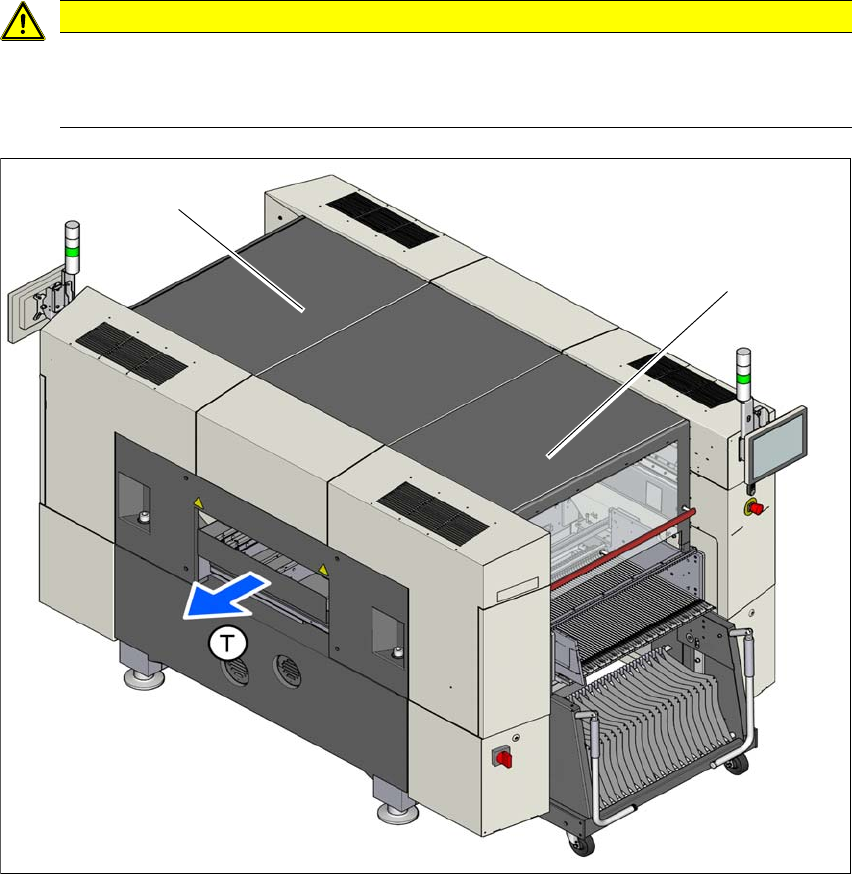

Fig. 2.6 - 1 Capote de protecţie
(1) Capotă de protecţie, locaţia 1
(2) Capotă de protecţie, locaţia 2
Zona de deplasare a portalurilor este acoperită cu două capote de protecţie (poz. 1 şi 2) ce trebuie
deschise.
ATENŢIE
Pericol de deteriorare!
Capotele de siguranţă şi acoperirile se pot deteriora în cazul unor sarcini prea mari.
Să nu călcaţi şi să nu vă căţăraţi pe capotele de siguranţă şi acoperiri.
(1)
(2)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.6 Dispozitive de siguranţă
77
Funcţionare 2
Dacă una dintre capotele de protecţie se deschide în sus, alimentarea cu curent a axelor portalu-
rilor se întrerupe imediat. Axele portalurilor se opresc. Pe ecran este afişat mesajul "Închideţi pa-
noul de acoperire".
Închideţi capota de protecţie şi apăsaţi tasta de pornire (Poz. 1 în Fig. 2.6 - 2), pentru conti-
nuarea plantării.
2
Fig. 2.6 - 2 Poziţia întrerupătoarelor de pornire-oprire la plantatorul de componente
(1) Butonul de pornire (alb) la plantatorul de componente
(2) Butonul de oprire (negru) la plantatorul de componente
2
INDICAŢIE
La SIPLACE SX1/SX2 V2
Panoul de operare a SIPLACE SX1/SX2 poate fi văzut la Paragraful 6.16 la pagina 337.
(2)
(1)
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.6 Dispozitive de siguranţă Începând cu versiunea SR.713.1 Ediţia 12/2020
78
2.6.2 Protecţie împotriva intervenţiei la transportul plăcilor de circuite
Protecţia contra intervenţiei de la transportorul de plăci de circuite împiedică intervenţia în planta-
torul de componente aflat în funcţionare.
Dacă plantatorul de componente SIPLACE SX1/SX2 se va utiliza în afara liniei, protecţia împo-
triva intervenţiei trebuie montată la banda de alimentare şi de evacuare a plantatorului de compo-
nente.
2
Fig. 2.6 - 3 Protecţie împotriva intervenţiei la plantatorul de componente SX1/SX2
(1) Protecţie contra intervenţiei
2
AVERTIZARE
PERICOL DE STRIVIRE!
În cazul lipsei protecţiei împotriva intervenţiei o intervenţie în transportul plăcilor de cir-
cuite poate duce la accidentarea braţelor şi mâinilor.
Utilizaţi plantatoarele de componente SIPLACE SX1/SX2 în afara unei linii de pro-
ducţie numai cu protecţia împotriva intervenţiei montată la banda de alimentare cât
şi la cea de evacuare.
Exploatatorul trebuie să asigure montarea protecţiei la intervenţie.
(1)
