2 Siguranţa exploatării Instrucţi uni d e util izare S IPLAC E SX1/ SX 2 ediţia V2 şi V3 2.6 Dispozitive de siguranţă Î ncepând cu versiunea SR.713.1 Ediţi a 12/2020 90 2.6.4.2 Activare OPRIRE DE URGENŢĂ În caz de proble…
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.6 Dispozitive de siguranţă
89
2

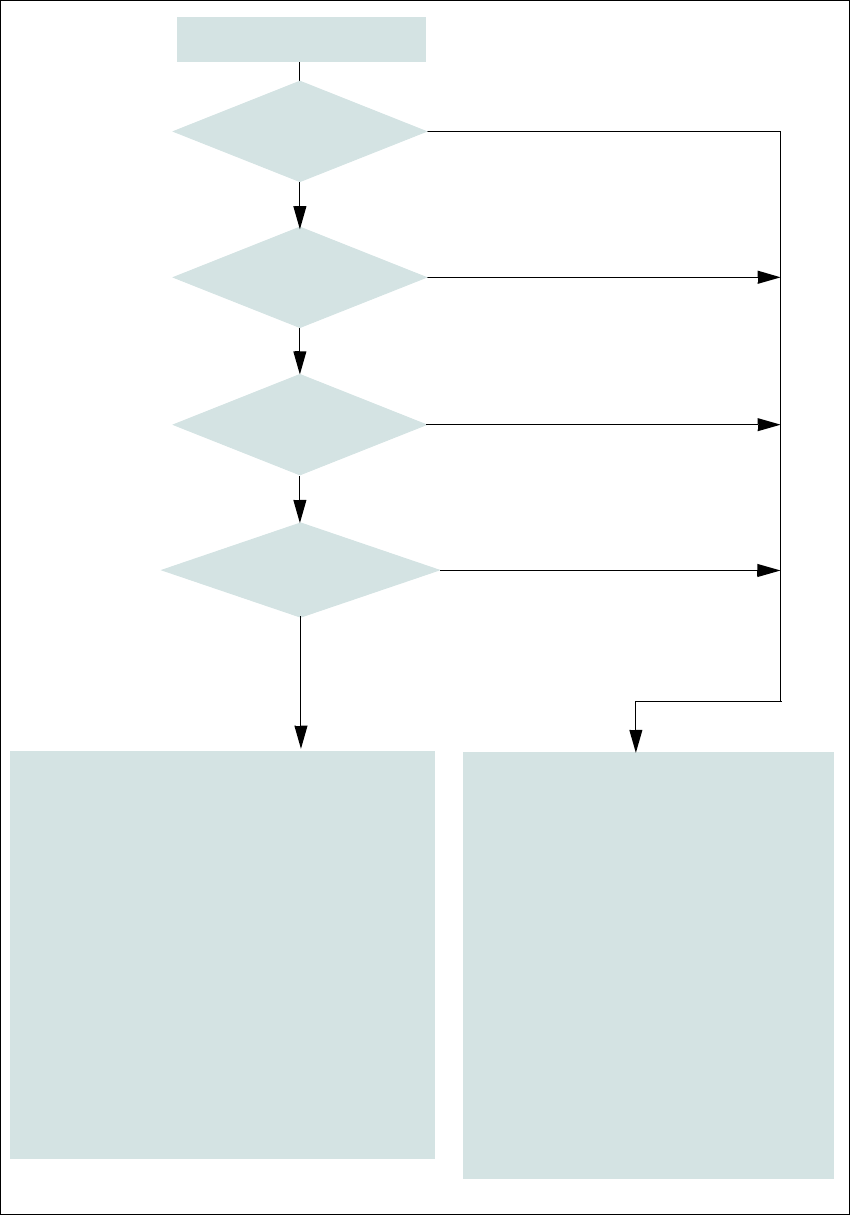

Fig. 2.6 - 8 Bucla de OPRIRE DE URGENŢĂ SIPLACE SX1/SX2
Buton de pornire apăsat.
Nu
Nu
Da
Nu
Nu
Da
Da
2
Activ
Oprire de siguranţă Oprit
Tensiune
Axa Y 0 V
Axa X 0 V
Axa stelei 0 V
Axă DP 42 V-
Axa Z (C&P, TH) 42 V-
Axa Z (CPP) 0 V-
Activ
Transport placă de circuite Nu
Masă ridicatoare Nu
Sistem de fixare plăci de circuite Nu
Reglaj lăţime Nu
Dispozitiv de tăiere bandă goală. Nu
Dispozitiv de tracţiune a căruciorului cu com-
ponente Da
Da
Aer comprimat
min. 0,5 MPa
(5,0 bar)?
Buton de OPRIRE
URGENTĂ
apăsat?
- Capota de protecţie este
deschisă?
- Lipseşte tamponul opritor
al axei Y?
Buclă de OPRIRE
URGENTĂ pentru
căruciorul cu componente
întreruptă?
2
Activ
Oprire de siguranţă Pornit
Tensiune
Axă Y 300 V-
Axa X 300 V-
Axa stelei 160 V-
Axă DP 42 V-
Axa Z (C&P, TH) 42 V-
Axa Z (CPP) 160 V-
Activ
Transport placă de circuite Da
Masă ridicatoare Da
Sistem de fixare plăci de circuite Da
Reglaj lăţime Da
Dispozitiv de tăiere bandă goală. Da
Dispozitiv de tracţiune a căruciorului cu compo-
nente Da
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.6 Dispozitive de siguranţă Începând cu versiunea SR.713.1 Ediţia 12/2020
90
2.6.4.2 Activare OPRIRE DE URGENŢĂ
În caz de probleme SIPLACE SX1/SX2 poate fi oprit prin apăsarea tastei de OPRIRE DE UR-
GENŢĂ.
OPRIREA DE URGENŢĂ poate fi declanşată prin:
– Apăsarea unui buton de OPRIRE DE URGENŢĂ la plantatorul de componente
În astfel de cazuri se declanşează oprirea de siguranţă şi releele de putere sunt decuplate într-un
interval de 100 ms respectiv 500 ms (Categoria de STOP 1, oprire dirijată cu întreruperea alimen-
tării cu energie în caz de repaus).
2.6.4.3 Resetare OPRIRE DE URGENŢĂ
Pentru resetarea OPRIRII DE URGENŢĂ trebuie să deblocaţi butonul de OPRIRE DE UR-
GENŢĂ.
Determinaţi cauza declanşării butonului OPRIRII DE URGENŢĂ.
Înlăturaţi problema.
Deblocaţi butonul de OPRIRE DE URGENŢĂ aferent.
2.6.4.4 Resetaţi blocarea.
Închideţi capota de protecţie deschisă.
2.6.4.5 Declanşarea blocării
Deschideţi o capotă de protecţie.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.6 Dispozitive de siguranţă
91
2.6.5 Protecţie contra intervenţiei la locaţiile cu Dummy-Feeder
2

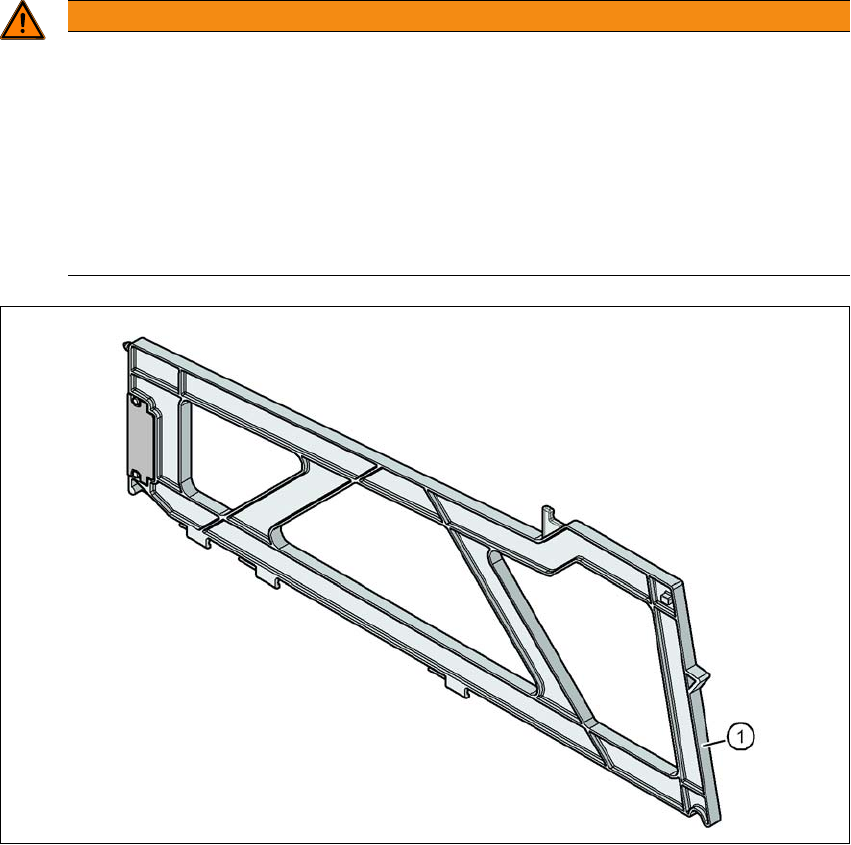

Fig. 2.6 - 9 Protecţie contra intervenţiei la locaţiile ale căruciorului cu componente
2
(1) Dummy Feeder SIPLACE X, cod articol 00141226-xx
AVERTIZARE
Funcţionare
Funcţionare sigură prin ocupare a fiecărei a doua locaţie!
Siguranţa în funcţionare a cărucioarelor cu componente ale SIPLACE X-Seria S este asi-
gurată numai atunci, dacă cel puţin fiecare a doua locaţie liberă este ocupată cu un mo-
dul de alimentare sau o protecţie contra intervenţiei (Dummy-Feeder).
La fiecare a doua locaţie liberă montaţi o protecţie contra intervenţiei (Dummy Fee-
der).
Chiar şi în cazul echipării cu un suport pentru magazii-tavă, asiguraţi fiecare a doua
locaţie liberă cu o protecţie contra intervenţiei.
