Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.8 Blocarea alimentării cu aer comprimat şi depresurizarea
97
2

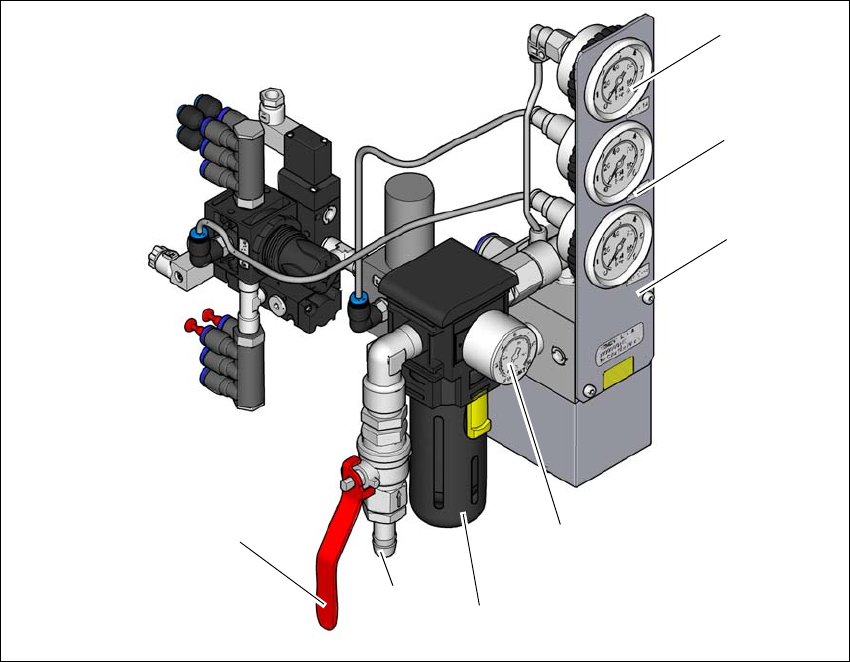

Fig. 2.8 - 1 Unitatea de aer comprimat de la plantatorul de componente
(1) manometrul pentru presiunea de alimentare a portalului 1 şi 2
Presiune nominală 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (domeniu de afişare 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometrul pentru presiunea de alimentare a componentelor maşinii
Presiune nominală: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (domeniu de afişare 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometrul pentru presiunea de alimentare a modulelor de alimentare Bulkcase
Presiune nominală 0,25 MPa ± 0,05 MPa, 2,5 bar ± 0,5 bar (domeniu de afişare: 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometrul pentru presiunea de intrare
Presiune nominală 0,5 - 1,0 MPa, 5,0 - 10,0 bar (domeniu de afişare: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtru de aer comprimat
(6) Racord de aer comprimat
(7) Robinet de închidere în poziţia "DESCHIS"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
2.9 Blocarea şi aplicarea panourilor de avertizare Începând cu versiunea SR.713.1 Ediţia 12/2020
98
2
2.9 Blocarea şi aplicarea panourilor de avertizare
2.9.1 Sarcină şi scop
Înainte de a executa lucrări de întreţinere şi service - indiferent de forma acestora - la plantatorul
de componente, trebuie să-l asiguraţi împotriva repornirii şi să aplicaţi panouri de avertizare co-
respunzătoare. Dacă veţi respecta procedura descrisă în continuare, va fi exclus orice pericol de
rănire prin electrocutare şi mişcări neaşteptate.
2
2.9.2 Descriere
Urmaţi întotdeauna procedura descrisă în continuare, atunci când doriţi să deconectaţi, reglaţi sau
eliberaţi energia din plantatorul de componente.
Instruiţi în acest sens toţi angajaţii implicaţi.
Opriţi plantatorul de componente, respectiv toate echipamentele auxiliare. Executaţi în acest
sens procedura normală de oprire:
– Apăsaţi butonul de OPRIRE.
– Opriţi calculatorul de comandă.
– Opriţi plantatorul de componente de la întrerupătorul general.
Deconectaţi plantatorul de componente de la toate sursele sale de energie:
– Întrerupeţi alimentarea cu aer comprimat.
– Întrerupeţi alimentarea cu de la reţea.
Blocaţi instalaţiile.
– Montaţi lacăte în toate locurile, unde acest lucru este posibil (de exemplu la întrerupăto-
rul general)
AVERTIZARE
Pericol de accidentare!
Pericol de accidentare la conductele de aer comprimat aflate sub presiune.
Nu deconectaţi niciodată conductele de aer comprimat aflate sub presiune.
INDICAŢIE
Cerinţe minime
Acest procedeu include cerinţe minime care sunt impuse blocării plantatorul de compo-
nente, respectiv aplicării panourilor de avertizare la automat în vederea executării lucră-
rilor de întreţinere şi service. Măsurile de siguranţă suplimentare, care sunt necesare
pentru încheierea în siguranţă a lucrărilor, pot fi specificate de normele de protecţie a
muncii, responsabilul cu protecţia muncii, comitetul pentru protecţia muncii şi departa-
mentul de medicină a muncii.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 2 Siguranţa exploatării
Începând cu versiunea SR.713.1 Ediţia 12/2020 2.9 Blocarea şi aplicarea panourilor de avertizare
99
Alternativ: Aplicarea panourilor de avertizare
Dacă este posibilă zăvorârea plantatorului de componente cu un lacăt, atunci trebuie execu-
tată această operaţie. Există însă situaţii în care nu este posibilă aplicarea unui lacăt pentru
deconectarea energiei. În aceste cazuri trebuie aplicate panouri de avertizare la plantatorul
de componente deconectat, care înştiinţează colaboratorii asupra faptului că plantatorul de
componente este deconectat în vederea reparaţiei. Panoul trebuie să fie fixat sigur, trebuie
să fie vizibil din toate direcţiile şi poate fi îndepărtat numai de persoana care l-a şi instalat.
2
Eliberarea energiei înmagazinate
Energiile înmagazinate în unitatea de alimentare cu aer comprimat şi energiile electrice din
condensatorii electrolitici trebuie eliberate prin măsuri adecvate.
2
Pentru aceasta, după oprirea plantatorului de componente aşteptaţi până la expirarea
timpilor specificaţi de descărcare respectiv de reducere a presiunilor (vezi paragrafurile
2.7
, pagina 92, şi 2.8, pagina 96), pentru ca lucrul la plantatorul de componente să fie
posibil.
Verificaţi blocarea.
Testaţi blocarea plantatorului de componente prin simpla apăsare a butonului de pornire.
Următorii paşi sunt necesari pentru readucerea plantatorului de componente în stare opera-
ţională:
Verificaţi zona de lucru. Aveţi grijă ca personalul autorizat să îndepărteze toate instru-
mentele şi să repună în funcţiune toate dispozitivele de siguranţă.
Instruiţi în acest sens toţi angajaţii implicaţi.
Informaţi toţi lucrătorii din zona vizată asupra faptului că plantatorul de componente va fi
repus în funcţiune, înainte de a îndepărta chiar şi un singur lacăt sau panou de averti-
zare.
Îndepărtaţi lacătele/panourile de avertizare
Fiecare angajat autorizat în acest sens trebuie să îndepărteze propriul său lacăt şi să-l
păstreze sub cheie.
Porniţi plantatorul de componente şi dispuneţi verificarea executării corecte a reparaţiilor
de către personalul autorizat, în timpul funcţionării.
2.9.3 Testarea
Personalul de service poate testa circuitele, prin activarea de scurtă durată a acestora, fără a sus-
penda procedura de blocare. Acest lucru este permis însă numai dacă nu există alte persoane
care execută lucrări la subansamblurile supuse testării.
Este deosebit de important ca toate celelalte butoane de pornire să fie marcate cu panoul de aver-
tizare "A nu se pune în funcţiune", pentru a evita astfel o pornire neintenţionată a instalaţiei în
acest interval.
