HDF
服务手册
4.3 Robot 头：驱动部
4.3-3 D45SCC-W1-B00-A0

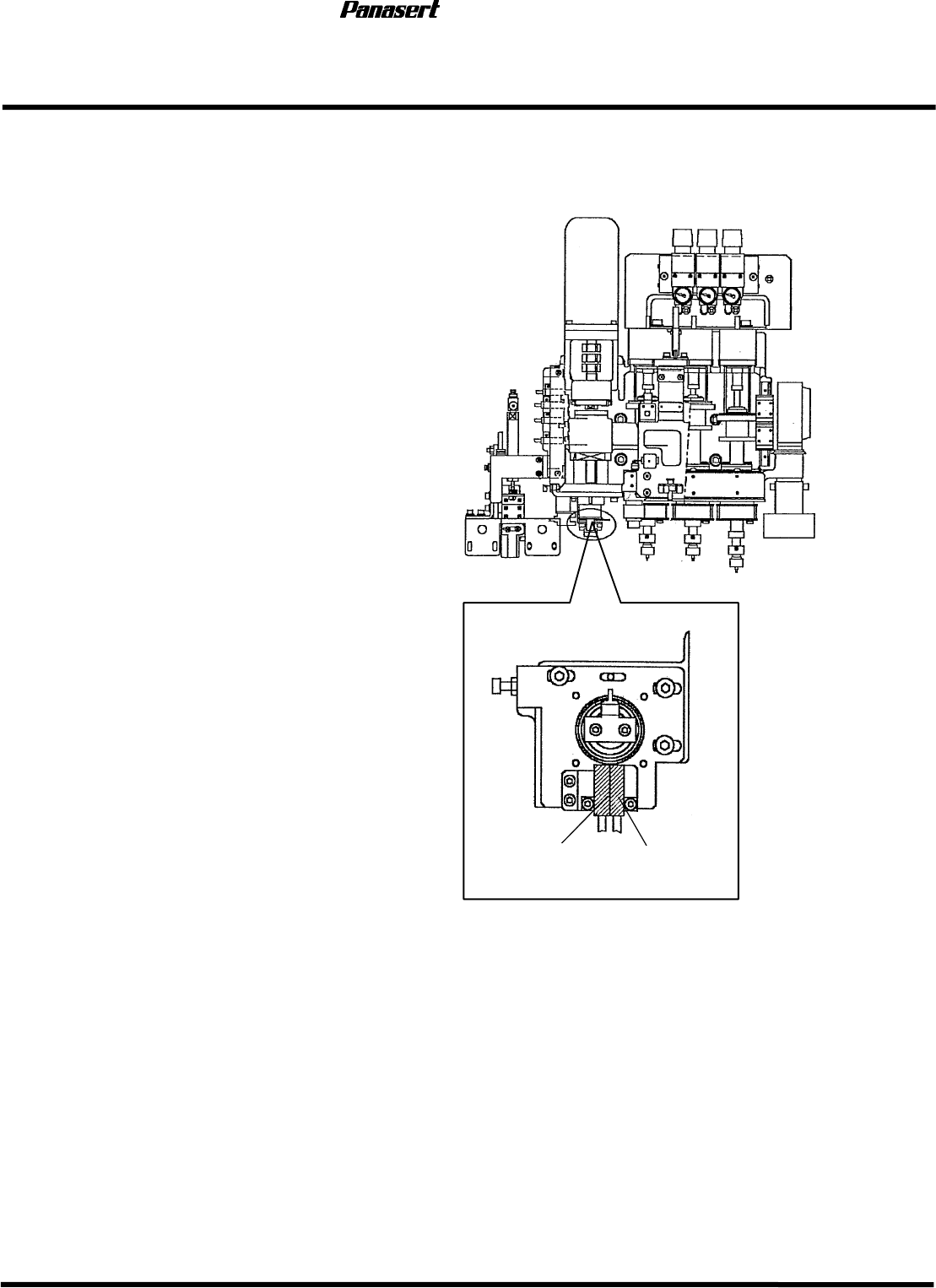

10. 拆卸螺栓A（4个）。
11. 拆卸电机和杆。
=注意
注意注意
注意=
拔出杆，则支持架和弹簧被释放，请注意不要
让其掉下。
12. 拧松杆一侧的固定螺丝B。
13. 更换杆。
14. 拧紧杆一侧的固定螺丝B。
15. 安装电机和杆。
16. 安装螺栓A（4个）。
17. 安装喷嘴部。
18. 插入空气软管。
19. 调整喷嘴高度。
=参考
参考参考
参考=
请参照“4.4.1 调整喷嘴高度”。
。。
。
20. 调整喷嘴平行度。
=参考
参考参考
参考=
请参照“4.4.2 调整喷嘴平行度”。
。。
。
螺栓
A
电机
弹
簧
支持架
固定螺
丝
B
杆
喷
嘴部
HDF
服务手册
4.3 Robot 头：驱动部
D45SCC-W1-B00-A0 4.3-4
4.3.3 更换
更换更换
更换θ
θθ
θ轴电机
轴电机轴电机
轴电机
Unit No.
1048509000
更换
θ
轴电动机
►更换θ轴电机
更换θ轴电机更换θ轴电机
更换θ轴电机
1. 打开电源，返回原点。
2. 将主操作盘上的“SERVO MOTOR”（伺服电
机）置于 [OFF]。
3. 卸下θ轴电机的配线。
4. 拧松电机机架螺栓（3个）。
5. 拧松张力调整螺栓。
6. 取下同步皮带。
7. 拆卸θ轴的(+)极限传感器和(-)极限传感器的配线。
8. 卸下电机机架螺栓（3个），朝下卸下电机机架。
9. 拧松电机皮带轮螺栓，卸下电机皮带轮。
=提示
提示提示
提示=
请务必标记皮带轮位置。
10. 卸下电机螺栓（4个），拆卸θ轴电机。
11. 将θ轴电机安装到电机机架上，以标记为基
准，安装皮带轮。
12. 从下部将θ轴电机安装到原位置处，暂时拧紧
机架螺栓。
13. 安装同步皮带，暂时拧紧电机机架螺栓。
=确认
确认确认
确认=
请确认传感器和传感器挡片不互相干扰。
14. 调整喷嘴平行度。
=参考
参考参考
参考=
请参照“4.4.2调整喷嘴平行度” 。
=参考
参考参考
参考=
将皮带轮安装到电机时，请确认电机和皮带
轮之间的间隙为0.5 mm 。
(
头
组
件
)
张力调整
螺栓
0.5 mm
同
步
皮
带
传
感器托架
电
机机架
电
机皮
带轮
传
感器
挡
片
电
机螺栓
θ
轴电机
电
机机架螺栓
θ
轴电机
电
机皮
带轮
电
机机架
传
感器
挡
片螺栓
HDF
服务手册
4.3 Robot 头：驱动部
4.3-5 D45SCC-W1-B00-A0
15. 调整θ轴同步皮带张力。
=规格值
规格值规格值
规格值=
张力: 45.1 ± 4.9N
(4.6 ±0.5kgf)
=参考
参考参考
参考=
请参照“4.3.4 调整θ轴同步皮带张力”。
16. 手动旋转电机皮带轮，确认皮带是否被
正确安装到各皮带轮的凹槽内。
17. 将主操作盘上的 “SERVO MOTOR”
（伺服电机）置于 [ON]。
1st
极限
-1st
极限
