HDF
服务手册
4.7 搬送作业部
D45SCC-W3-200-A0 4.7-4
= 备忘录 =
HDF
服务手册
4.8 下部定位
4.8-1 D45SCC-W4-000-A0
4.8 下部定位
下部定位下部定位
下部定位
Sentence No. D45SCC-W4-000-A0
4.8.1 支撑台平面度调整
支撑台平面度调整支撑台平面度调整
支撑台平面度调整
Unit No.
支撑台平面度调整
4.8.2
支撑台高度调整
=准备
准备准备
准备=
1. 百分表
2. 磁性表架
3. 块规(32 mm)
4. (-) 螺丝刀

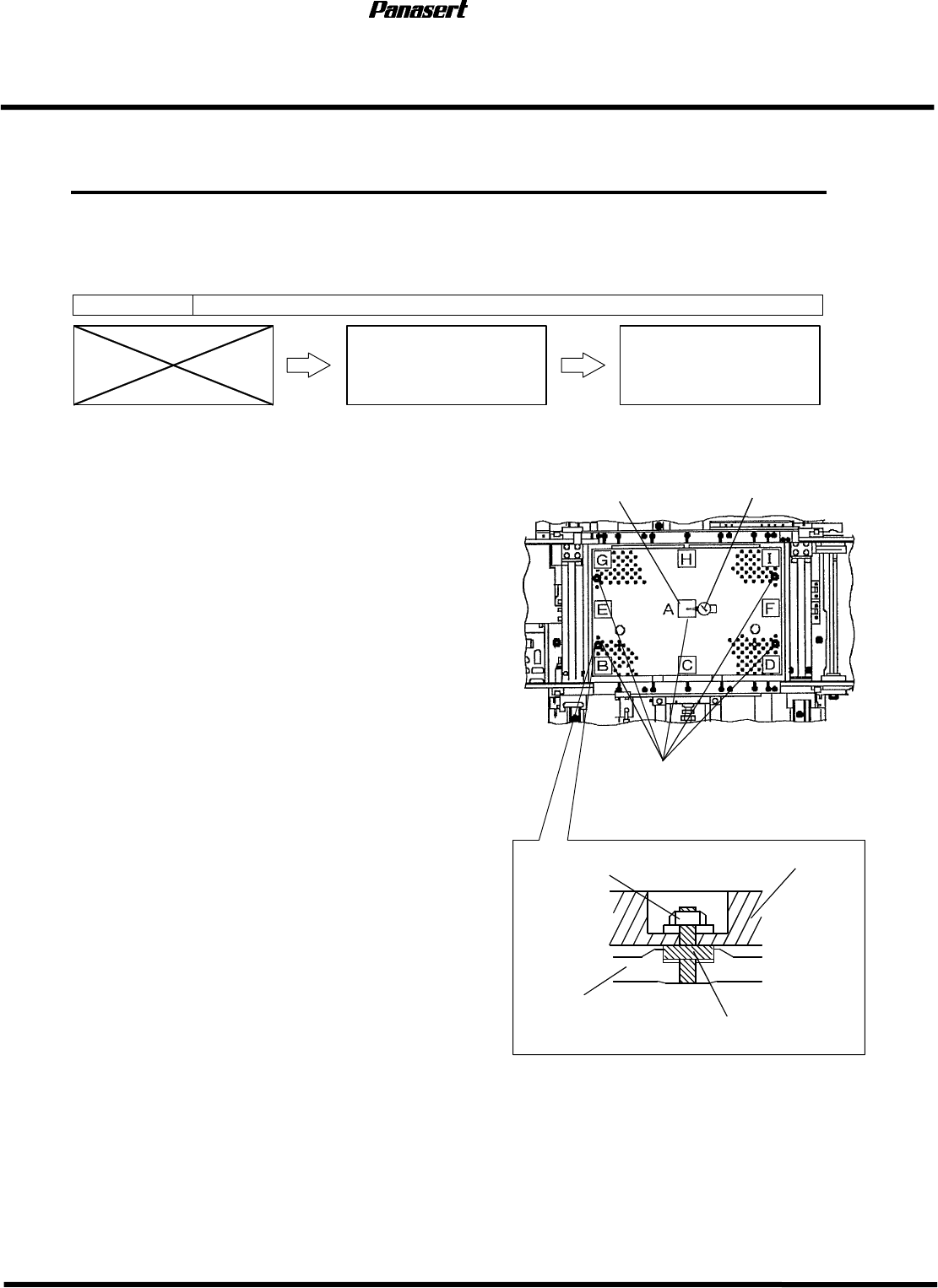

►支撑台平面度调整
支撑台平面度调整支撑台平面度调整
支撑台平面度调整
1. 打开电源，返回原点。
2. 卸下所有的支撑销。
3. 使Y工作台自动宽度调整返回原点。
4. 将副操作盘上的 “SUPPORT UP”
（支架上升）置于 [ON]。
=确认
确认确认
确认=
确认支撑台处于上升状态。
5. 将块规安装到支撑台上的A位置处。
6. 将磁性表架安装到头组件上，使百分表与块规
上面接触。
7. 将百分表设定为0（基准）。
8. 边移动块规到B ~ I 的位置，边确认百分表的平
面度。
=规格值
规格值规格值
规格值=
平面度: 在0.1 mm以内
9. 确认调整螺栓（5个）的平面度。
=规格值
规格值规格值
规格值=
平面度: 在±0.1 mm以内
10. 如在规格值以外，拧松螺母(A)，用
(-) 螺丝刀调整平面度。
11. 拧紧螺母(A)。
12. 再次确认平面度 。
13. 如在规格值以外，请从最初开始再做一遍。
百分表
块规
(32 mm)
调
整螺栓
支撑台
螺母
(A)
机架
调
整螺栓
HDF
服务手册
4.8 下部定位
D45SCC-W4-000-A0 4.8-2
4.8.2 支撑台高度调整
支撑台高度调整支撑台高度调整
支撑台高度调整
Unit No. 1048304000
支撑台高度调整
4.8.1
支撑台平面度调整
4.7.1 Y
工作台导轨
高度
调整
=准备
准备准备
准备=
1. 百分表
2. 磁性表架
3. 32 mm 块规

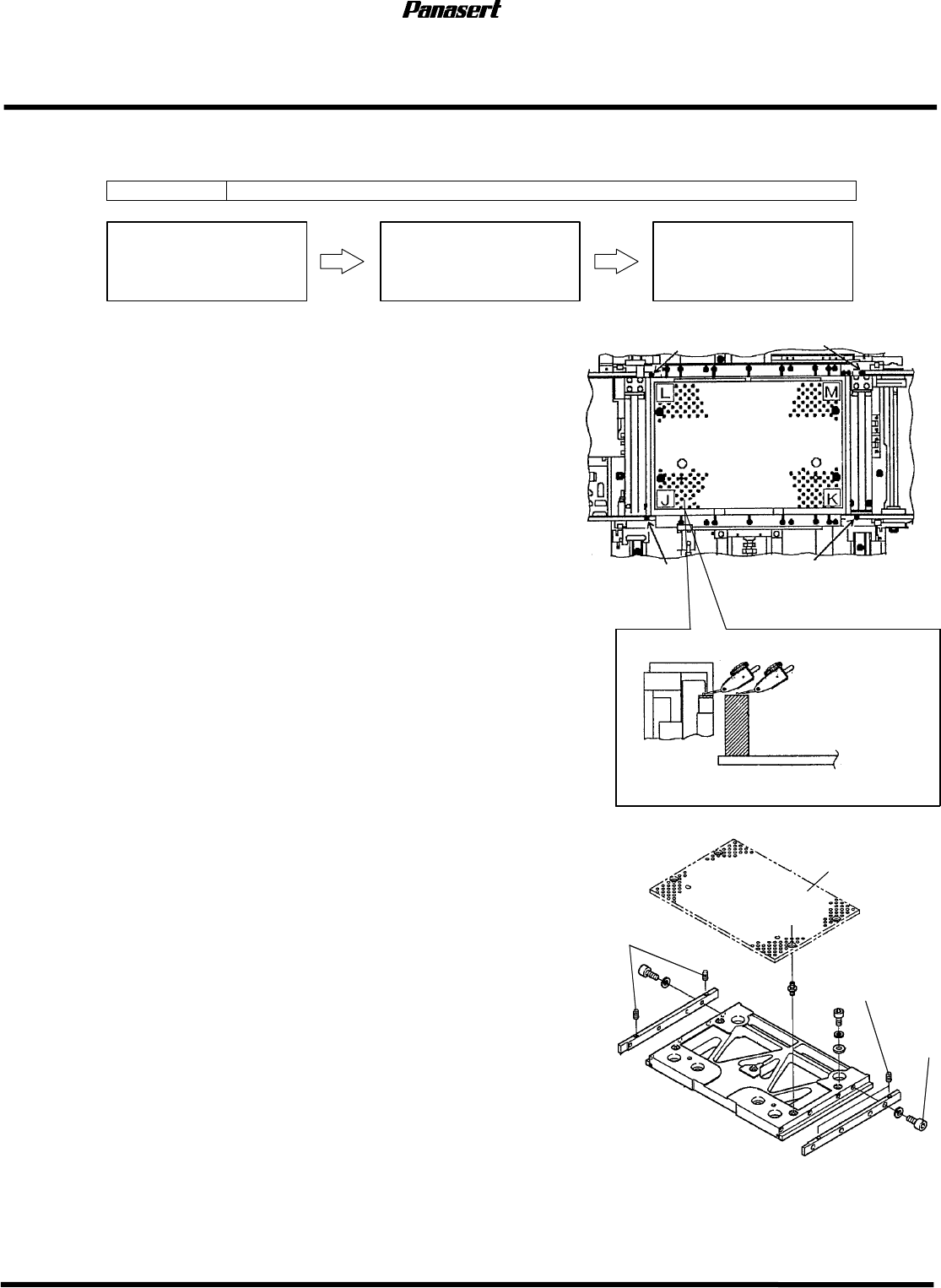

►支撑台高度调整
支撑台高度调整支撑台高度调整
支撑台高度调整
1. 打开电源，返回原点。
2. 卸下所有的支撑销。
3. 使Y工作台自动宽度调整返回原点。
4. 将副操作盘上的“SUPPORT UP”（支撑台上升）置于
[ON]。
=确认
确认确认
确认=
确认支撑台处于上升状态。
5. 将32 mm块规安装到支撑台上的J位置处。
6. 将磁性表架安装到头组件上，使百分表与搬送皮带上面的
J接触。
7. 将百分表设定为0（基准）。
8. 确认块规上面和Y工作台导轨之间的级差。
=规格值
规格值规格值
规格值=
级差：±0.15 mm
9. 如在规格值以外, 拧松螺栓，旋转调整螺丝，调整支撑台
的高度。
10. 再次确认间隙。
11. 按同样的方法确认k ~m、 K~M 的高度。
32 mm
j~m
侧
J~M
侧
支撑台
j
m
l
k
调整螺丝
螺栓
32mm
块规
支撑台
调整螺丝
