EX 系列远程 IO-用户手册
46
4.2 模块接线图
4.2.1 适配器接线图
EX 系列中所有的适配器接线都一致，适配器电源接线分为系统电源与 I/O
电源，具体接线如图 4-5 所示。

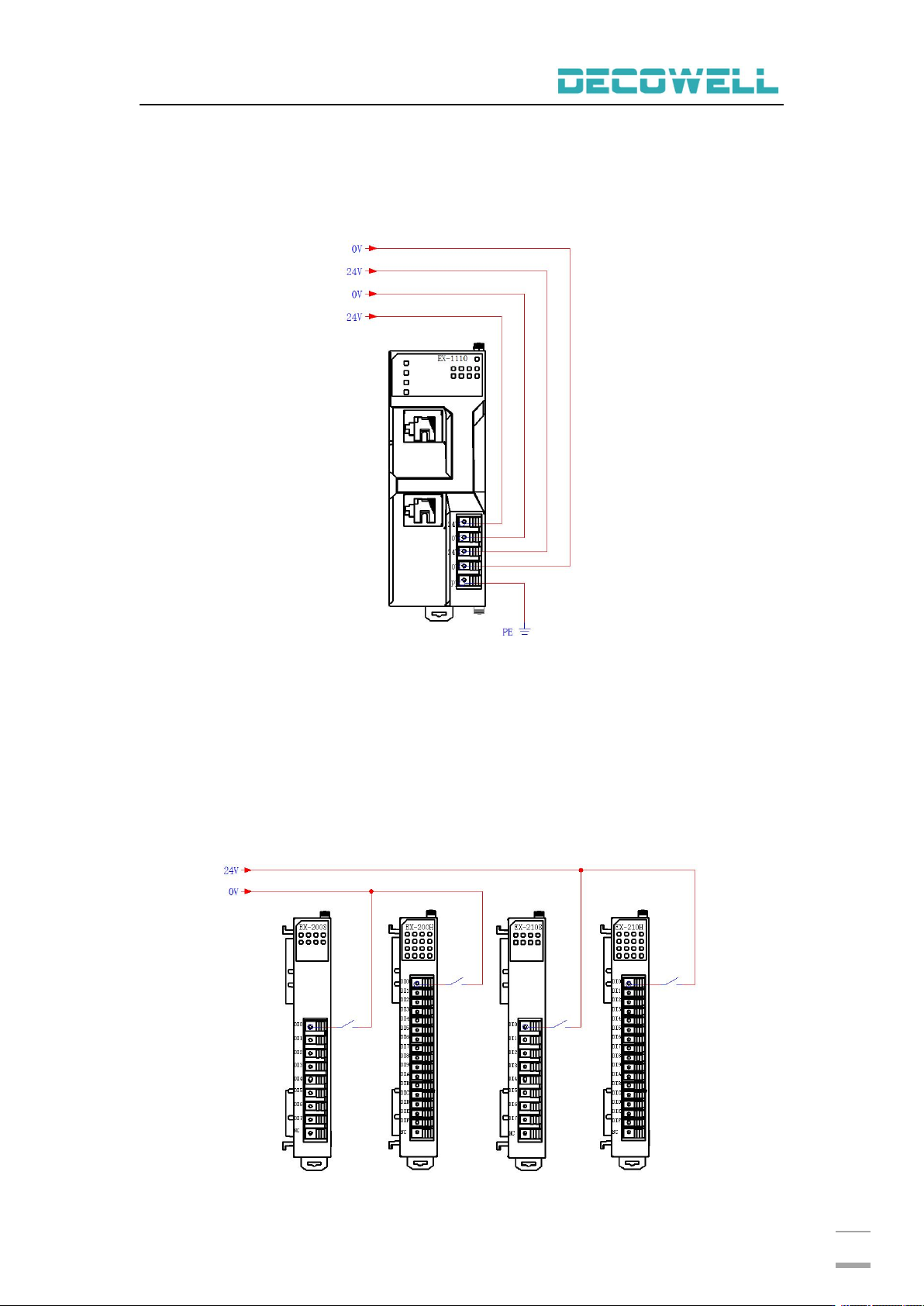

图 4-5 适配器接线图
注意：EX 系列适配器电源分为系统电源和 I/O 电源，为避免对系统出现干扰，建议从同一
个 DC24V 电源模块中接出两组电源线分别接入适配器系统电源、I/O 电源。
4.2.2 数字量输入模块接线图
EX 系 列 数 字 量 输 入 模 块 ， EX-2008/EX-200H 输 入 信 号 为 NPN ，
EX-2108/EX-210H 输入信号为 PNP，EX-2C0S 输入信号支持 NPN 与 PNP。
EX-2008/EX-200H/EX-2108/EX-210H 模块接线图如图 4-6 所示。
EX-2C0S 模块 NPN 信号接线图如图 4-7 所示。
EX-2C0S 模块 PNP 信号接线图如图 4-8 所示。
EX 系列远程 IO-用户手册
47

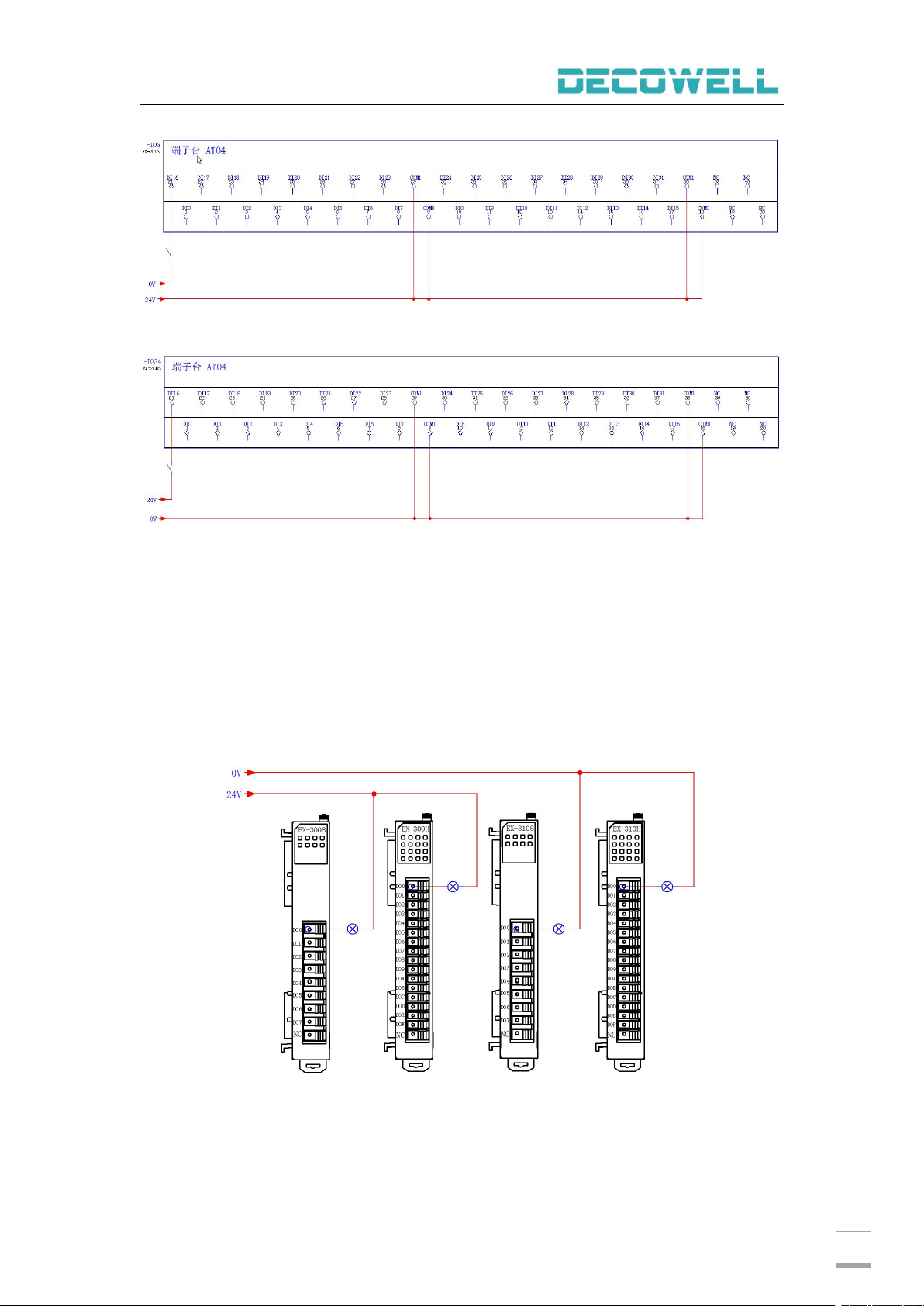

图 4-6 EX-2008/EX-200H/EX-2108/EX-210H 模块接线图
图 4-7 EX-2C0S 模块 NPN 接线
注意：EX-2C0S 模块中 4 个 COM 端内部是互通的，必须接入相同电位
图 4-8 EX-2C0S 模块 PNP 接线
注意：EX-2C0S 模块中 4 个 COM 端内部是互通的，必须接入相同电位
4.2.3 数字量输出模块接线图
EX 系 列 数字 量 输出模 块，EX-3008/EX-300H/EX-300S 输 出 信 号 为 NPN，
EX-3108/EX-310H/EX-310S 输出信号为 PNP，EX-3208 为继电器输出模块。
EX-3008/EX-300H/EX-3108/EX-310H 模块接线图如图 4-9 所示。
EX-3208 模块接线图如图 4-10 所示。
EX-300S 模块接线图如图 4-11 所示。
EX-310S 模块接线图如图 4-12 所示。

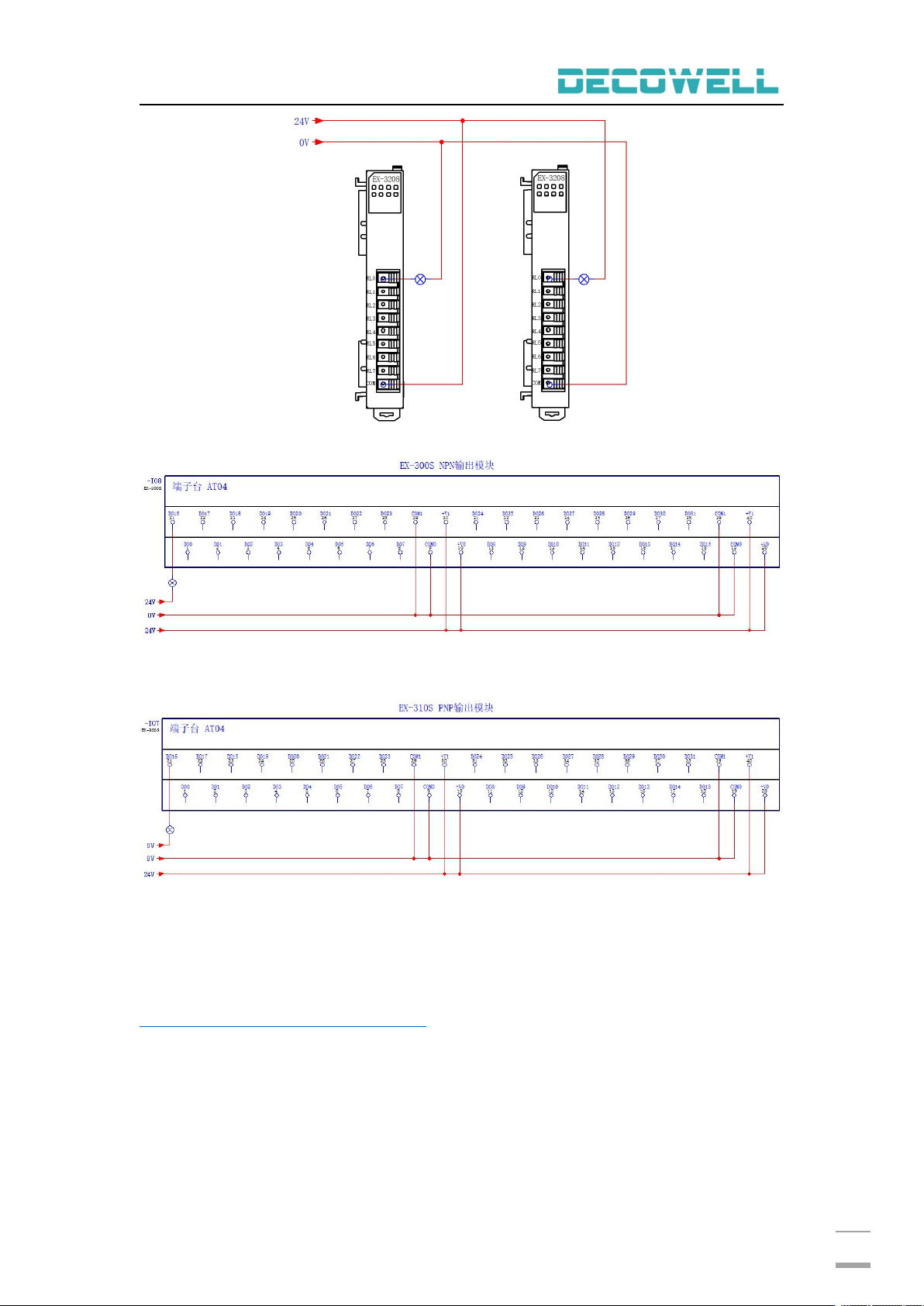

图 4-9 EX-3008/EX-300H/EX-3108/EX-310H 模块接线图
EX 系列远程 IO-用户手册
48
图 4-10 EX-3208 继电器输出模块接线图
图 4-11 EX-300S 模块接线图
注意：EX-300S 模块中 4 个 COM 端内部是互通的，必须接入相同电位
图 4-12 EX-310S 模块接线图
注意：EX-310S 模块中 4 个 COM 端内部是互通的，必须接入相同电位
4.2.4 模拟量输入模块接线图
模拟量输入模块中按照输入信号类型分为电压和电流两种，电压型或电流型
接线方式为两线制。
提示：输入 2/3/4 线制接法参考 6.1.8
EX-4014/EX-4114/EX-4054/EX-4154/EX-4018/EX-4118 模块接线图如图 4-13
所示。
EX-4414/EX-4454/EX-4418 模块接线图如图 4-14 所示。
