飞针测试系统
Pilot 系列

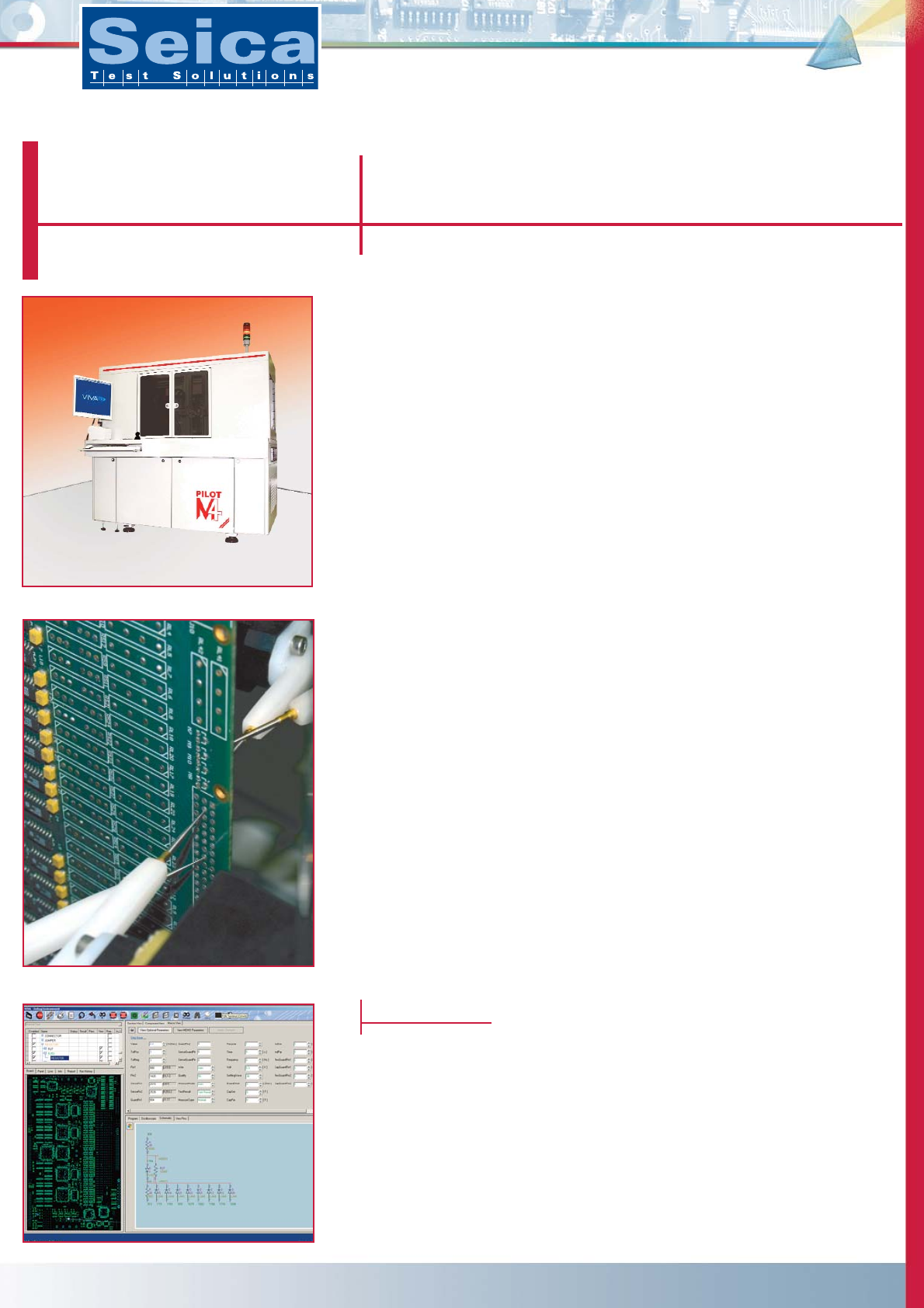

Pilot M4
Pilot M4 是一款具有全面测试性能、双面测、灵活性高的飞针测试系
统。它为从多品种及样品到中小批量测试以及电路板的返修和逆反工程
需求的用户最理想的解决方案。 Pilot M4立式的结构设计包含前后各2个
测针，2个附加IC脚开焊测试探头和2个CCD摄像头（前后各一个）。系统
配置可使Pilot M4 真正实现完全的ICT测试，并可对分布在不同面的测试
点设置隔离点从而对电路板进行更全面的测试。对IC可使用非矢量测试
技术进行上电或不上电的测试。PILOT M4占地面积小，可以容易的在任
何环境中使用。它立式紧凑的结构设计和优良的夹板系统可以保证被测
板不被抖动以确保测针依次精确的接触到测点上。
PILOT M4的测试工具和技术性能包括：
• FNODE 对被测板进行网络节点波形分析
• 被测板加电后PWMON 网络分析
• 非矢量测试 (JSCAN和OPENFIX) IC脚开焊和短路测试
• 检测PCB开路的导通性测试
• 模拟和数字器件在线测试
• 可选功能测试和光学检测，对于一些文件不全或者没有电路文
件的电路板M4可以 通过网络学习功能重构电路结构图甚至电
路原理图
• 可选热扫描测试功能
上述所有的测试技术可以集成到一个单一的测试程序中以达到最高
的测试覆盖率和最大的测试能力。Pilot M4可以提供一个完全图形化的软
件系统(RPS模块) 显示测试结果以帮助用户容易地找到并维修故障点，并
可以存储全部的测试记录(QSTAT模块)为用户提供终端数据信息。使用诊
断专家软件系统(DES)可以让用户非常容易快速的完成维修工作。
Pilot M4基于Seica VIP平台，它包含创新的VIVA软件，测试程序开
发过程可概括为简单的三步：准备、验证和测试。用户通过自引导在
直观、一目了然的环境下进行一系列的操作，大大减少编程时间，减
少错误和遗漏，保证了测试程序的质量。针对特殊的应用，VIP平台开
放式的结构设计还可以非常简便的集成外部软件和/或硬件模块，例如
RS232,USB口，GPIB和PXI/VXI协议。
VIP 平台
技术参数：
测针和摄相头
测针位置 ‐ 测试面： 前/后
测试资源： 10
测针数： 4（前2/后2）
IC脚开焊测试探头数： 2（前1/后1）
固定测针数／可升级到： 8／328
最大嵌入数字通道： ４
摄相头数： ２（前1/后1）
自动参照点识别：有
板翘曲自动补偿：有
热扫描测试资源： 2（前1/后1）
夹板系统，被测板尺寸和工作面积（*）
夹板系统： 手动
测试面积： 540×610mm(21.00”×24.00”)
最大板尺寸： 545×1010mm(21.26”×40.00”)
最小板尺寸（*）： 20×20mm(0.78×0.78” )
最大板厚： 5mm(0.19”)
最小板厚： 0.3mm(0.00118”)
最大元件高度： 40mm(1.57”)
装载方式： 立式
被测板边缘装夹尺寸： 2mm
测点间距：
最小焊盘间距： 200 µm (8 mil)
最小焊盘尺寸： 75 µm (3 mil)
测针特性
：
Z轴运行范围： ‐3.0 mm 到 40 mm可编程
接触力度： 25 g – 100 g 可编程
测试和测量(DSP仪器)
电压源 1 DC/AC (DRA) ±1 mV to ±10 V (±0.1%)
电压源 2 DC/AC (DRB) ±1 mV to ±10 V (±0.1%)
电压源 3 DC/AC (DRC) ±25 mV to ±100 V (±0.2%)
电流源 DC/AC ±1 nA to ±0.5 A (±0.1%)
交流信号发生器 1，正弦波, 三角波, 任意波 (DRA) 1 Hz to 3 MHz (±1 mHz ) ‐±10 V
交流信号发生器 2，正弦波, 三角波, 任意波 (DRC) 1 Hz to 10 KHz (±10 mHz ) ‐ ±100 V
电压表 DC/AC ±200 μV to ±100 V
电流表 DC/AC ±3 nA to ±0.5 A
频率测量 0.1 Hz to 10 MHz
嵌入式数字通道 ±12 V ‐ 500 mA ‐ 10 MHz
电阻测量 1 mΩ to 100 MΩ
电容测量 1 pF to 1 F
电感测量 1 μH to 1 H
齐纳管测量 最大到 100 V
自动光学检测 有
基本要求
气流 0.71 CFM
温度范围 25°C ± 10°C
湿度 30 ‐ 80 %
电源 220 V/50 Hz 12 A, 110 V/60 Hz 24 A
功耗 最大2.5 kW
重量 1000 kg (2200 lbs)
长度 175cm (68.9”)
宽度 123 cm (48.4”)
高度 203 cm (79.9”)
软件特性
电脑操作系统 Windows XP
软件 VIVA
自动测试程序生成有
自动调试有
要求数据格式 CAD 数据/手动
*
可为外形独特的电路板配备通用载体。
www.seica.com
Seica公司保留在不预先告知的情况下修
改该技术指标的权利。
TDS Pilot M4 vers. 01 CH 01/2011
