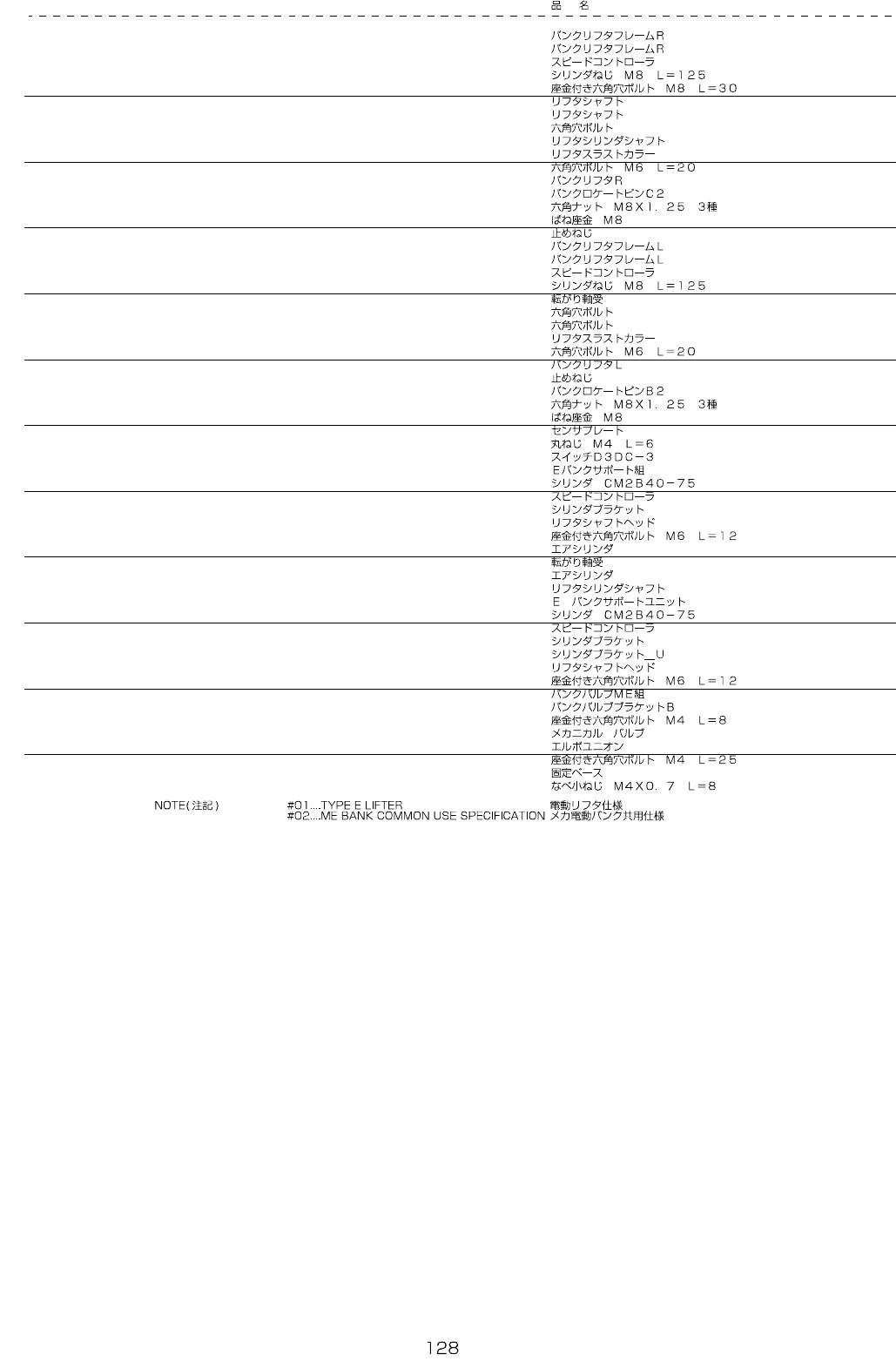

- - 65. MCHANGERTRU CKUNITC OMPONENTS

100%1 / 198
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-47449 B_LIF_FRAME_R 1
2
#02
401-10119 B_LIF_FRAME_R 1
3 PC-0152030-00 SPEEDCONTROLLER 2
4 400-93854 CYLINDERSCREWM8L=125 4
5 SL-6083092-TN SCREWM8L=30 8
6 401-47453 LIFTER_SHAFT 4
7
#02
400-93838 LIFTER_SHAFT 4
8 SM-6051602-TN SCREW 8
9 401-10295 LIFCYLSHAFT 1
10 E2622-729-000 LIFTERTHRUSTCOLLAR 1
11 SM-1062052-TP SCREWM6L=20 1
12 401-47452 BANK_LIFTER_R 1
13 400-93840 BANKLOCATEPINC2 1
14 NM-6080003-SC NUTM8X1.25TYPE3 1
15 WS-0820002-KN SPRINGWASHERM8 1
16 SM-8060552-TP SCREWM6L=5 2
17 401-47448 B_LIF_FRAME_L 1
18
#02
401-10117 B_LIF_FRAME_L 1
19 PC-0152030-00 SPEEDCONTROLLER 2
20 400-93854 CYLINDERSCREWM8L=125 4
21 SB-8200003-00 BEARING 2
22 SM-6051602-TN SCREW 8
23
#02
SM-6051002-TN SCREW 16
24 E2622-729-000 LIFTERTHRUSTCOLLAR 1
25 SM-1062052-TP SCREWM6L=20 1
26 401-47451 BANK_LIFTER_L 1
27 SM-8060552-TP SCREWM6L=5 2
28 400-93839 BANKLOCATEPINB2 1
29 NM-6080003-SC NUTM8X1.25TYPE3 1
30 WS-0820002-KN SPRINGWASHERM8 1
31 400-93849 SENSORPLATE 1
32 SM-3040652-TN SCREWM4L=6 2
33 400-92511 SWITCHD3DC-3 1
34
#01
401-47455 E_BANK_SUPPORT_UNIT 1
35 400-94347 CYLINDERCM2B40-75 (2)
36 PC-0152030-00 SPEEDCONTROLLER (4)
37 401-47479 CYLINDER_BR (4)
38 400-93842 LIFTER_SHAFT_HEAD (2)
39 SL-6061292-TN SCREWM6L=12 (8)
40 PA-6307503-00 AIRCYLINDER 1
41 SB-8200003-00 BEARING 2
42 PA-6307503-00 AIRCYLINDER 1
43 401-10295 LIFCYLSHAFT 1
44
#02
401-60005 EBANKSUPPORTUNIT 1
45 400-94347 CYLINDERCM2B40-75 (2)
46 PC-0152030-00 SPEEDCONTROLLER (4)
47 401-47479 CYLINDER_BR (3)
48 401-11180 CYLINDER_BR_U (1)
49 400-93842 LIFTER_SHAFT_HEAD (2)
50 SL-6061292-TN SCREWM6L=12 (8)
51
#02
401-14146 BANK_VALVE_ME_ASM 1
52 401-11181 BANK_VALVE_BR_B (1)
53 SL-6040892-TN SCREWM4L=8 (2)
54 PV-0105051-00 MECHANICALVALVE (1)
55 PJ-3040405-05 ELBOW (2)
56 SL-6042592-TN SCREWM4L=25 (2)
57 HX-0029400-00 FIXEDBASE (1)
58 SM-4040801-SC SCREWM4X0.7L=8 (1)
- -

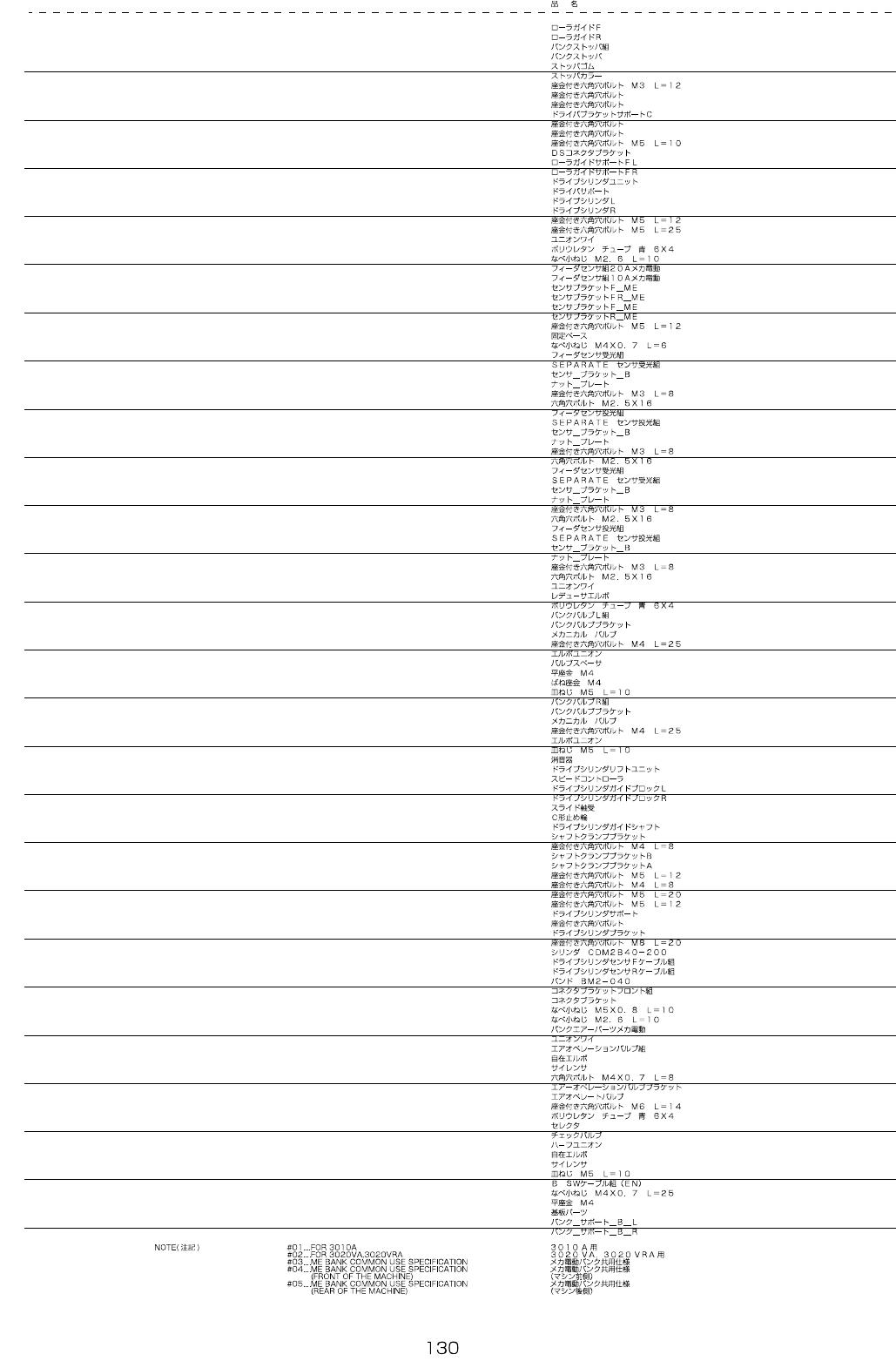

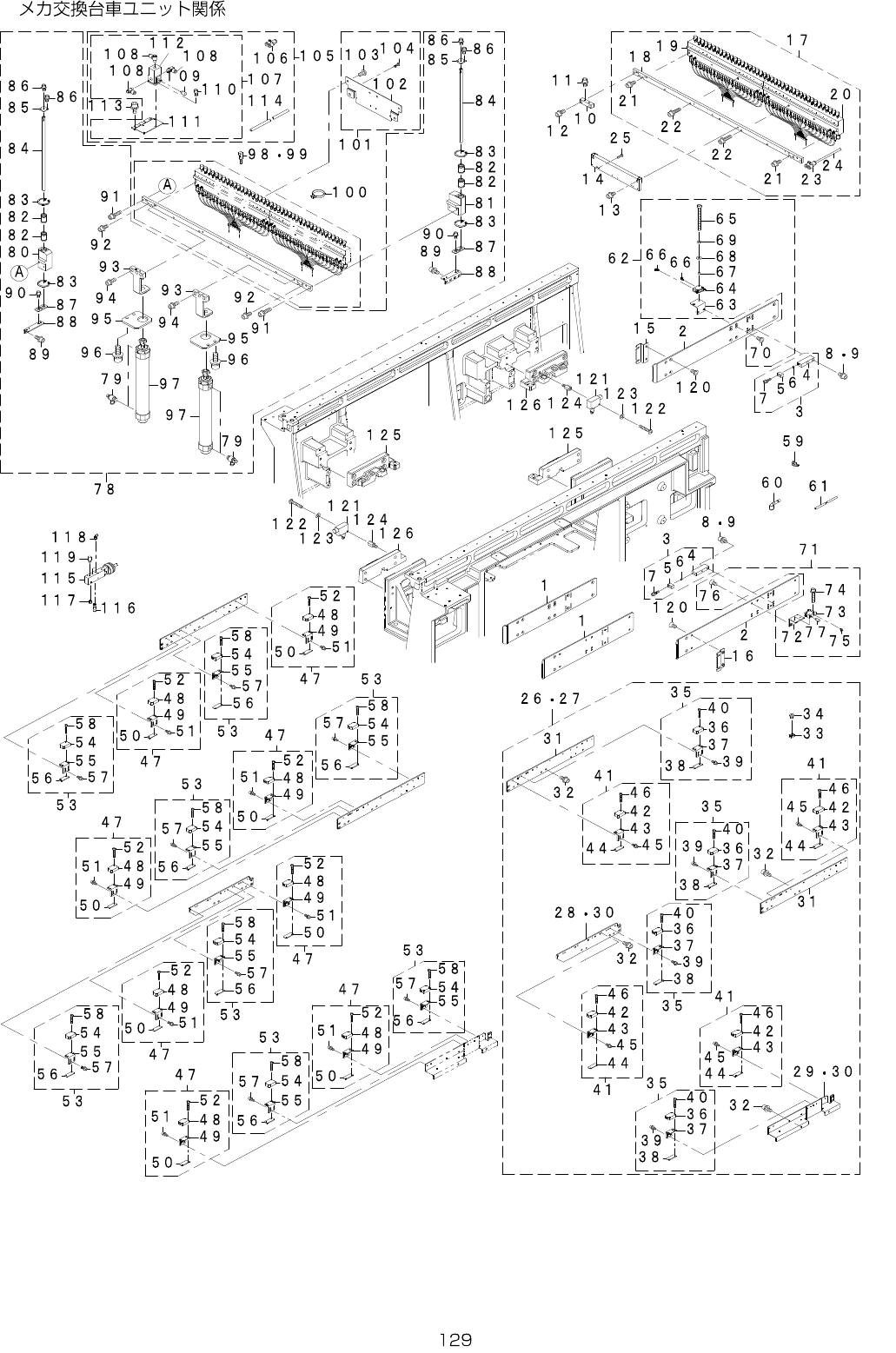

65.MCHANGERTRUCKUNITCOMPONENTS
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-93850 ROLLERGUIDEF 2
2 400-93851 ROLLERGUIDER 2
3 E2777-721-0A0 BANKSTOPPERASM. 2
4 E2777-721-000 BANKSTOPPER (1)
5 E2778-721-000 STOPPERRUBBER (1)
6 E2779-721-000 STOPPERCOLLAR (2)
7 SL-6031292-TN SCREWM3L=12 (2)
8 SL-6051042-TN SCREW 4
9
#03
SL-6051442-TN BOLT 4
10 400-00598 DRIVERBRACKETSUPPORTC 2
11 SL-6051042-TN SCREW 4
12 SL-6051242-TN SCREW 4
13 SL-6051092-TN SCREWM5L=10 2
14 400-26804 DSCONNECTORBRACKET 1
15 400-93852 ROLLERGUIDESUPPORTFL 1
16 400-93853 ROLLERGUIDESUPPORTFR 1
17 400-93831 DRIVECYLINDERUNIT 1
18 400-93843 DRIVERSUPPORT (1)
19 400-00575 DRIVECYLINDERL (1)
20 400-00576 DRIVECYLINDERR (1)
21 SL-6051292-TN SCREWM5L=12 (2)
22 SL-6052592-TN SCREWM5L=25 (6)
23 PJ-3080600-03 UNIONY (1)
24 BT-0600400-EC URETHANETUBEBLUE6X4 (0.8)
25 SM-4861001-SC SCREWM2.6L=10 4
26
#02
401-60137 FEEDER_SENS_ASM_20A_ME 1
27
#01
401-60136 FEEDER_SENS_ASM_10A_ME 1
28
#02
401-60011 SENSOR_BR_F_ME (1)
29
#02
401-60013 SENSOR_BR_FR_ME (1)
30
#01
401-60011 SENSOR_BR_F_ME (2)
31 401-60012 SENSOR_BR_R_ME (2)
32 SL-6051292-TN SCREWM5L=12 (8)
33
#02
HX-0029400-00 FIXEDBASE (2)
34
#02
SM-4040601-SC SCREWM4X0.7L=6 (2)
35 401-60006 FEEDERSENSORRECEIVERASM (4)
36 401-29057 SEPARATESENSORRECEIVERASM (1)
37 400-93991 S_BR_B (1)
38 400-93993 NUT_PLATE (1)
39 SL-6030892-TN SCREWM3L=8 (2)
40 SM-6851602-TN SCREWM2.5X16 (2)
41 401-60007 FEEDERSENSOREMISSIONASM (4)
42 401-29058 SEPARATESENSOREMISSIONASM (1)
43 400-93991 S_BR_B (1)
44 400-93993 NUT_PLATE (1)
45 SL-6030892-TN SCREWM3L=8 (2)
46 SM-6851602-TN SCREWM2.5X16 (2)
47
#03
401-60006 FEEDERSENSORRECEIVERASM 8
48 401-29057 SEPARATESENSORRECEIVERASM (1)
49 400-93991 S_BR_B (1)
50 400-93993 NUT_PLATE (1)
51 SL-6030892-TN SCREWM3L=8 (2)
52 SM-6851602-TN SCREWM2.5X16 (2)
53
#03
401-60007 FEEDERSENSOREMISSIONASM 8
54 401-29058 SEPARATESENSOREMISSIONASM (1)
55 400-93991 S_BR_B (1)
56 400-93993 NUT_PLATE (1)
57 SL-6030892-TN SCREWM3L=8 (2)
58 SM-6851602-TN SCREWM2.5X16 (2)
59
#03
PJ-3080600-03 UNIONY 7
60
#03
PJ-3040600-01 REDUCERELBOW 1
61
#03
BT-0600400-EC URETHANETUBEBLUE6X4 18
62
#03
400-94345 BANK_VALVE_L_ASM 1
63 400-94341 BANK_VALVE_BRACKET (1)
64 PV-0105050-00 MECHANICALVALVE (1)
65 SL-6042592-TN SCREWM4L=25 (2)
66 PJ-3040405-05 ELBOW (2)
67 400-94342 VALVE_SPACER (2)
68 WP-0430801-SC WASHERM4 (2)
69 WS-0410002-KN SPRINGWASHERM4 (2)
70 SM-1051052-TN PLATESCREWM5L=10 (2)
71
#03
400-94344 BANK_VALVE_R_ASM 1
72 400-94341 BANK_VALVE_BRACKET (1)
73 PV-0105050-00 MECHANICALVALVE (1)
74 SL-6042592-TN SCREWM4L=25 (2)
75 PJ-3040405-05 ELBOW (1)
76 SM-1051052-TN PLATESCREWM5L=10 (2)
77 PX-0505010-00 SILENCER (1)
78
#03
401-14145 DRIVECYLINDERLIFTUNIT 1
79 PC-0152030-00 SPEEDCONTROLLER (4)
80 400-93844 DCGUIDEBLOCKL (1)
81 400-93845 DCGUIDEBLOCKR (1)
82 SB-7100002-00 SLIDEBEARING (4)
83 RC-1900002-KP CRING (4)
84 401-10300 DCGUIDESHAFT (2)
85 401-10301 SHAFTCLAMPBR (2)
86 SL-6040892-TN SCREWM4L=8 (6)
87 401-10294 SHAFTCLAMPBRB (2)
88 401-10293 SHAFTCLAMPBRA (2)
89 SL-6051292-TN SCREWM5L=12 (4)
90 SL-6040892-TN SCREWM4L=8 (4)
91 SL-6052092-TN SCREWM5L=20 (2)
92 SL-6051292-TN SCREWM5L=12 (2)
93 400-71364 DRVSYLSPT (2)
94 SL-6051492-TN BOLT (4)
95 401-10292 DRVCYLBR (2)
96 SL-6082092-TN SCREWM8L=20 (4)
97 400-94348 CYLINDERCDM2B40-200 (2)
98
#04
400-92513 DRIVECYLSENSORFASM 1
99
#05
400-92514 DRIVECYLSENSORRASM 1
100
#03
400-93834 BANDBM2-040 1
101
#03
400-94333 DCCONBRFASM 1
102 400-94335 DCCONBR (1)
103 SM-4051001-SC SCREWM5L=10 (2)
104 SM-4861001-SC SCREWM2.6L=10 (4)
105
#03
401-60135 BANK_AIR_PARTS_ME 4
106 PJ-3080600-03 UNIONY (5)
107 401-61173 AIR_OPE_VALVE_ASM (2)
108 PJ-3040651-03 SWIVELELBOW (3)
109 PX-0551040-00 SILENCER (1)
110 SM-6040802-TN SCREWM4X0.7L=8 (2)
111 401-60128 AIR_OP_VALVE_BR (1)
112 400-94349 AIROPEVALVE (1)
113 SL-6061492-TN SCREWM6L=14 (4)
114 BT-0600400-EC URETHANETUBEBLUE6X4 (66)
115
#03
PV-0151170-A0 SELECTOR 1
116
#03
400-94346 CHECK_VALVE 1
117
#03
PJ-3010651-03 HALFUNION6XPT1/8 2
118
#03
PJ-3040651-03 SWIVELELBOW 2
119
#03
PX-0551040-00 SILENCER 1
120 SM-1051052-TN PLATESCREWM5L=10 12
121
#03
400-02287 BSWCABLEASM(EN) 2
122
#03
SM-4042501-SC SCREWM4X0.7L=25 4
123
#03
WP-0430801-SC WASHERM4 4
124
#03
HX-0033900-00 STUD 4
125
#03
401-09099 BANK_SUP_B_L 2
126
#03
401-09100 BANK_SUP_B_R 2
