- - 5. BASEFRAME ELECTRICA PPARATUSCOMPO NENTS(3) 1 8 9 8 9 6 7 6 7 2 3 2 3 2 3 2 3 2 3 4 5 4 5 1 4 1 2 1 5 1 8 2 2 1 7 1 6 2 5 2 5 2 4 2 3 1 6 1 7 1 6 2 1 2 0 1 9 1 7 2 8 2 7 2 6 2 1 2 0 1 1 1 0 1 3 1 1

100%1 / 198
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1
#03
401-49489 POWERSUPPLYUNIT10ASM 1
2
#04
401-49490 POWERSUPPLYUNIT10(EN)ASM 1
3
#05
401-49556 POWERSUPPLYUNIT20ASM 1
4
#06
401-49559 POWERSUPPLYUNIT20(EN)ASM 1
5 401-47565 PSU_BRACKET (1)
6 401-08571 ZTPOWERPCBPLATE (1)
7 401-14016 RELAYPLATE (1)
8 HX-0029400-00 FIXEDBASE (17)
9 SM-4040601-SC SCREWM4X0.7L=6 (17)
10 HA-0052400-00 CIRCUITPROTECTOR (1)
11 HA-0052400-0B CIRCUITPROTECTOR (1)
12 HA-0052400-0D CIRCUITPROTECTOR (2)
13 HA-0052400-0E CIRCUITPROTECTOR (2)
14 HA-0054200-0A CIRCUITPROTECTOR (2)
15 HA-0054200-0C CIRCUITPROTECTOR (1)
16 HA-0065000-0A CIRCUITPROTECTOR (1)
17 HA-0065100-00 CIRCUITPROTECTOR (1)
18 HA-0065100-0D CIRCUITPROTECTOR (1)
19 HB-0015400-00 RELAY (1)
20 HB-0015400-10 RELAY (1)
21 HB-0012800-0C RELAY (3)
22 HB-0005800-10 RELAY (3)
23
#01
HB-0011000-00 RELAY (1)
24
#01
HB-0011000-10 RELAY (1)
25 HK-0696500-10 BLOCKTERMINAL (8)
26 HK-0693500-10 BLOCKTERMINAL (2)
27 HK-0696900-00 BLOCKTERMINAL (1)
28 HK-0691900-0B BLOCKTERMINAL (5)
29 HK-0696900-0A BLOCKTERMINAL (1)
30 HK-0696900-0B BLOCKTERMINAL (1)
31 HX-0069000-00 POWERSUPPLY (1)
32 HK-0695500-10 BLOCKTERMINAL (8)
33 HK-0695900-00 BLOCKTERMINAL (2)
34 HK-0695900-20 TERMINAL (6)
35 HK-0695900-0A BLOCKTERMINAL (1)
36
#02
HK-0695900-0B BLOCKTERMINAL (1)
37
#02
HK-0695500-10 BLOCKTERMINAL (14)
38
#02
HK-0695900-20 TERMINAL (9)
39 HX-0070800-00 POWERSUPPLY (1)
40 KX-0000003-70 POWERSUPPLY (1)
41 HX-0070200-00 POWERSUPPLY (1)
42 HA-0061900-00 MAGNETICCONTACTOR (1)
43 401-47568 PSU_MAIN_BR_CE (1)
44 401-08573 PSUSIDECOVER (1)
45 401-14534 SAFETYUNITASSY 1
46 HA-0063000-00 MAGNETICCONTACTOR (3)
47 HN-0033900-00 VARISTOR (5)
48 HA-0063200-00 MAGNETICCONTACTOR (2)
49 HB-0013900-00 RELAY (8)
50 HB-0013900-10 RELAY (8)
51 HK-0692500-10 BLOCKTERMINAL (4)
52 HK-0696900-0A BLOCKTERMINAL (1)
53 HK-0696900-0B BLOCKTERMINAL (1)
54 HK-0696900-0C BLOCKTERMINAL (1)
55 HK-0691900-00 BLOCKTERMINAL (1)
56 HK-0691900-0B BLOCKTERMINAL (3)
57 HK-0691900-40 BLOCKTERMINAL (4)
58 EA-9500B01-00 CABLEBAND (50)
59 EA-9500B02-00 CABLEBAND150 (25)
60 HX-0070600-0A MOUNTBASE (22)
61 HK-0696500-10 BLOCKTERMINAL (22)
62 401-57362 SLIDERAIL (1)
63 SM-4040801-SC SCREWM4X0.7L=8 (12)
64 401-11661 DINRAIL350 (2)
65 SL-4040891-SC SCREWM4X8 (4)
66 HK-0696900-00 BLOCKTERMINAL (1)
67 401-57364 SAFETY_UNIT_BASE (1)
68 401-57363 SAFETY_UNIT_BRACKET (1)
69 HB-0015800-00 RELAY (1)
- -

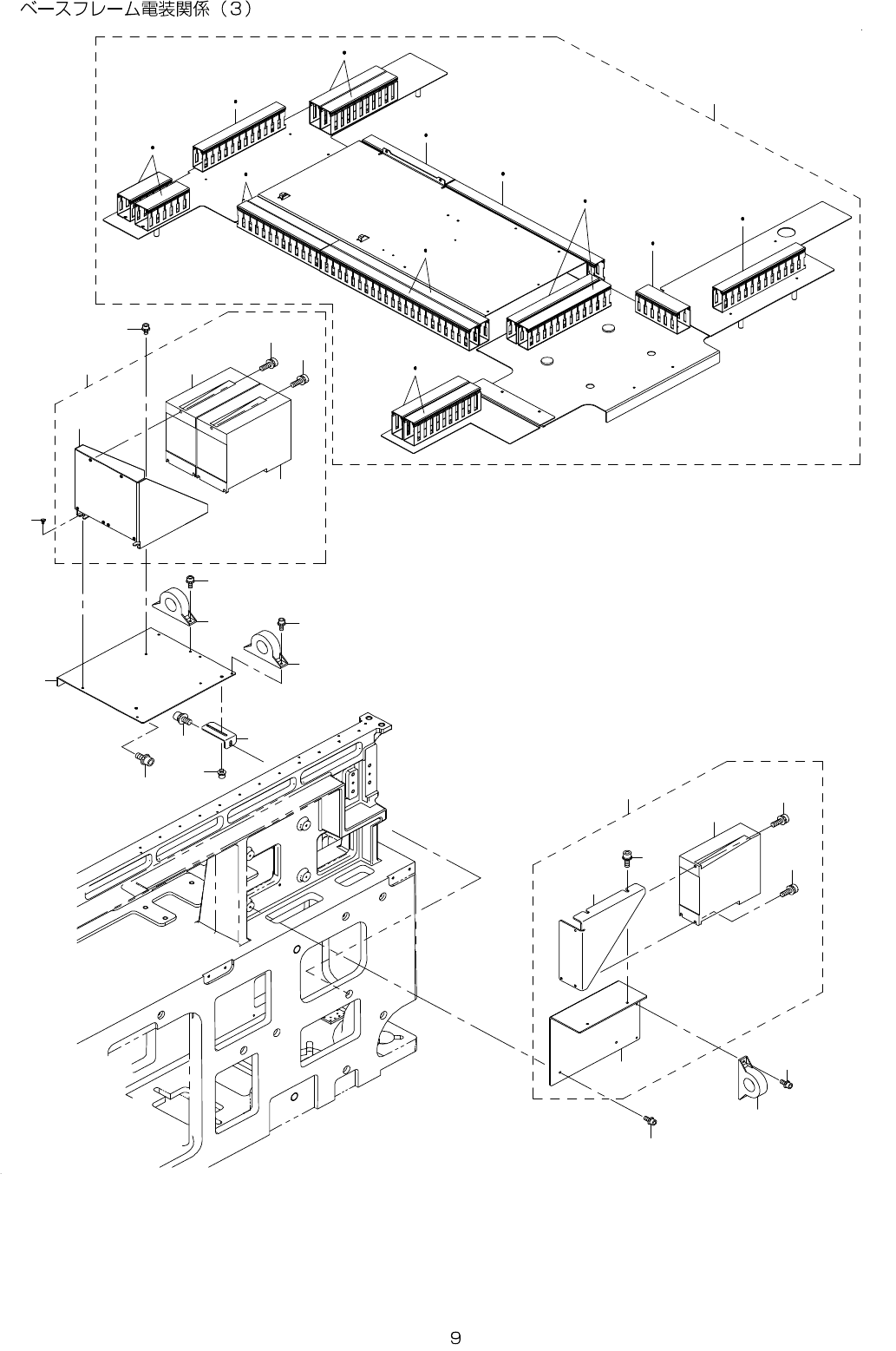

5. BASEFRAMEELECTRICAPPARATUSCOMPONENTS(3)
1
8 9
8 9
6 7
6 7
2 3
2 3
2 3
2 3
2 3
4 5
4 5
1 4
1 2
1 5
1 8
2 2
1 7
1 6
2 5
2 5
2 4
2 3
1 6
1 7
1 6
2 1
2 0
1 9
1 7
2 8
2 7
2 6
2 1
2 0
1 1
1 0
1 3
1 1
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-47581 DUCT_ASSY 1
2 400-77404 DUCT30_60_200 (7)
3 SL-4040891-SC SCREWM4X8 (14)
4 400-32368 DUCT40_60_125 (3)
5 SL-4040891-SC SCREWM4X8 (6)
6 400-94478 DUCT30_60_450 (3)
7 SL-4040891-SC SCREWM4X8 (6)
8 400-94479 DUCT30_60_200 (4)
9 SL-4040891-SC SCREWM4X8 (8)
10 401-47523 PLATE_SUPPORT 2
11 SL-6061492-TN SCREWM6L=14 4
12 401-47528 DRIVER_BASE 1
13 SL-6040892-TN SCREWM4L=8 2
14 SD-0640246-SP HINGESCREWD=6.35H=2.4 4
15 SL-6040892-TN SCREWM4L=8 2
16
#01
HN-0015500-00 CORE 3
17
#01
SL-6041092-TN SCREWM4L=10 6
18 401-47588 Y_DRIVER_UNIT 1
19 401-47527 DRIVER_BR (2)
20 401-29654 YAXISDRIVER (2)
21 SL-4051691-SC SCREWM5L=16 (6)
22 401-47589 X_DRIVER_UNIT 1
23 401-47662 X_MOTOR_DRV_PLATE (1)
24 401-29652 XAXISDRIVER (1)
25 SL-4051691-SC SCREWM5L=16 (3)
26 401-47663 X_MOTOR_DRV_BRACKET (1)
27 SL-6051492-TN BOLT (2)
28 SL-6041092-TN SCREWM4L=10 4
