KE-3010A_KE-3020VA_KE-3020VRA-Rev15 - 第169页

- - REF.NO NOTE PARTNO DESCRIPTION Qty 1 401-14551 TROLLE YSAFTYCOVER 1 2 401-10308 TROLLEYSAF TYCOVERR ( 1) 3 401-103 07 TROLLEYSAFETYCOVERL (1) 4 401-103 09 TSCOVERSD (2) 5 SL-6051 092-TN S…

100%1 / 198
- -
81.IFS-NXCOMPONENTS(3)
5 2
4 3
4 2
4 1
4 0
6 2
6 2
5 8
5 9
6 0
6 0
5 9
5 8
5 7
5 6
6 2
5 5
5 5
5 3
1 0
1 0
9
1 6
1 5
1
9
2
8
5
4
4
5
8
1 2
1 1
1 1
1 2
1 6
1 5
1 9
1 8
1 7
7
7
6
6
3
1 4
2 1
2 2
2 0
1 3
2 8
2 5
2 4
2 5
2 7
2 6
2 6
2 7
3 0
5 0
4 7
5 9
B
B
3 1
3 2
2 9
4 6
3 4
3 3
3 5
3 6
4 9
4 8
5 1
4 6
4 5
3 8
3 9
3 7
4 4
6 1
5 7
6 2
2 3
5 4
5 6
5 4
6 9
7 0
6 4
7 3
7 6
7 6
6 3
7 1
6 6
7 5
7 4
6 5
6 8
7 7
7 7
7 7
7 2
6 7
7 2
- -

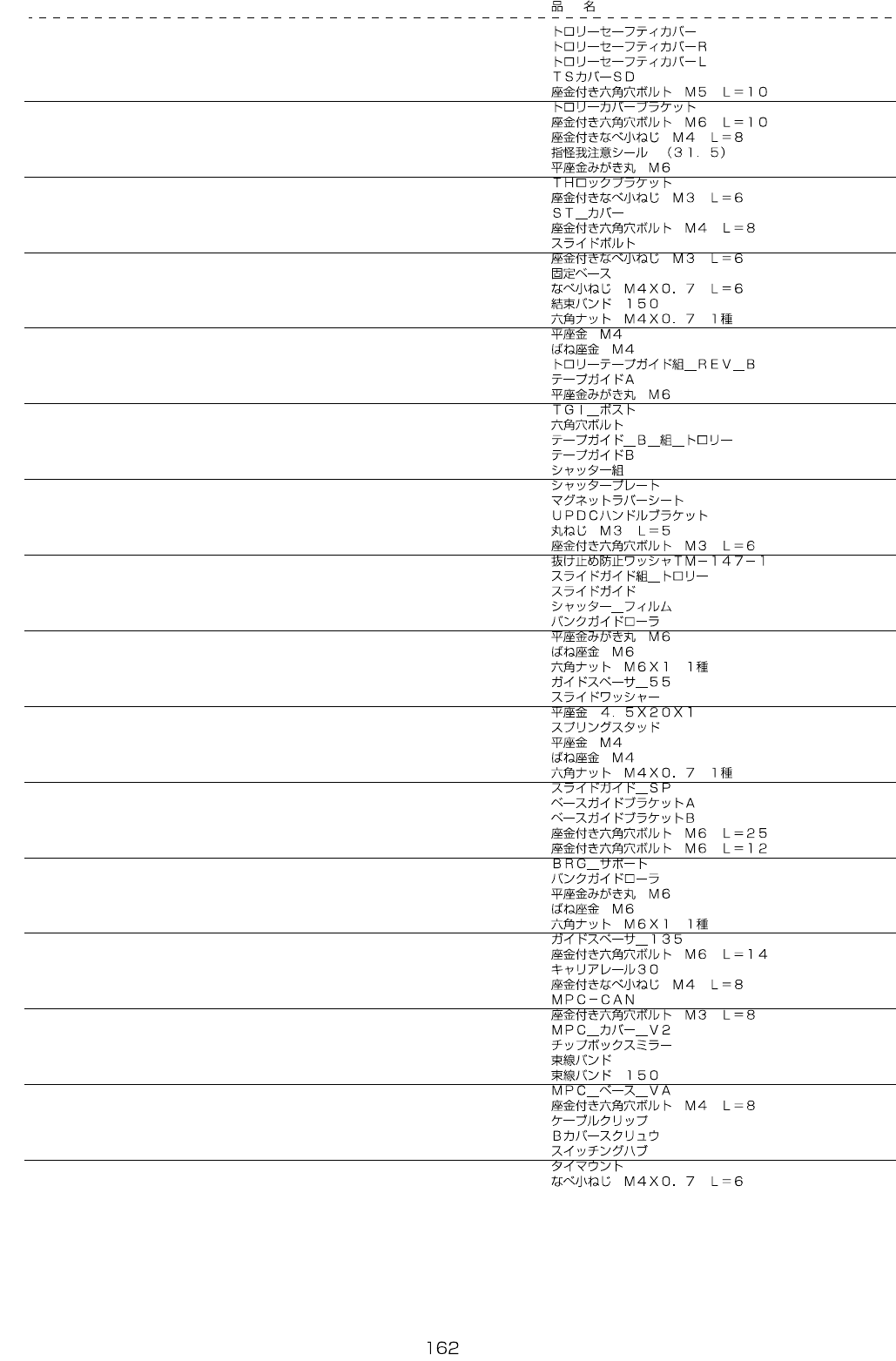

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-14551 TROLLEYSAFTYCOVER 1
2 401-10308 TROLLEYSAFTYCOVERR (1)
3 401-10307 TROLLEYSAFETYCOVERL (1)
4 401-10309 TSCOVERSD (2)
5 SL-6051092-TN SCREWM5L=10 (2)
6 400-94723 TOROLLEYCOVBR (2)
7 SL-6061092-TN SCREWM6L=10 (4)
8 SL-4040891-SC SCREWM4X8 (3)
9 CM-3002000-03 FINGERINJURYCAUTIONLABEL(31.5) (2)
10 WP-0641601-SC WASHERM6 (2)
11 400-94856 THLOCKBR 2
12 SL-4030691-SC SCREWM3L=6 4
13 401-19277 ST_COVER 2
14 SL-6040892-TN SCREWM4L=8 3
15 400-94861 SLIDEBOLT 2
16 SL-4030691-SC SCREWM3L=6 8
17 HX-0029400-00 FIXEDBASE 3
18 SM-4040601-SC SCREWM4X0.7L=6 3
19 EA-9500B02-00 CABLEBAND150 3
20 NM-6040001-SC NUTM4X0.7TYPE1 1
21 WP-0430801-SC WASHERM4 1
22 WS-0410002-KN SPRINGWASHERM4 1
23 401-26505 TROLLEY_TAPE_GUIDE_ASM_REV_B 1
24 401-63525 TAPE_GUIDE_A (1)
25 WP-0641601-SC WASHERM6 (4)
26 401-11174 TGI_POST (2)
27 SM-6061202-TN SCREW (2)
28 401-26049 TAPE_GUIDE_B_ASM_TROLLEY (1)
29 401-61919 TAPE_GUIDE_B (1)
30 401-26047 SHUTER_ASM (1)
31 401-38829 SHUTTER_PLATE (1)
32 401-38835 MAGNET_RUBBER_SHEET (2)
33 401-38837 UPDC_HANDLE_BR (1)
34 SM-3030552-TN SCREWM3L=5 (4)
35 SL-6030692-TN SCREWM3L=6 (2)
36 401-38507 WSHER_TM-147-1 (2)
37 401-26048 SLIDE_GUIDE_ASM_TROLLEY (1)
38 401-38830 SLIDE_GUIDE (1)
39 401-38838 SHUTTER_FILM (1)
40 E2732-721-000 BANKGUIDEROLLER (2)
41 WP-0641601-SC WASHERM6 (2)
42 WS-0610002-KN SPRINGWASHERM6 (2)
43 NM-6060001-SC NUTM6X1TYPE1 (2)
44 401-50864 GUIDE_SPACER_55 (2)
45 400-98072 SLIDE_WASHER (4)
46 WP-0451016-SP WASHER4.5X20X1 (2)
47 400-56921 SPRINGSTUD (2)
48 WP-0430801-SC WASHERM4 (2)
49 WS-0410002-KN SPRINGWASHERM4 (2)
50 NM-6040001-SC NUTM4X0.7TYPE1 (2)
51 401-11184 SLIDE_GUIDE_SP (2)
52 400-93982 BASE_GUIDE_BR_A (1)
53 400-93983 BASE_GUIDE_BR_B (1)
54 SL-6062592-TN SCREWM6L=25 (2)
55 SL-6061292-TN SCREWM6L=12 (8)
56 401-50866 BRG_SUPPORT (2)
57 E2732-721-000 BANKGUIDEROLLER (2)
58 WP-0641601-SC WASHERM6 (2)
59 WS-0610002-KN SPRINGWASHERM6 (2)
60 NM-6060001-SC NUTM6X1TYPE1 (2)
61 401-50865 GUIDE_SPACER_135 (2)
62 SL-6061492-TN SCREWM6L=14 (4)
63 400-71597 CAREER_RAIL_30 1
64 SL-4040891-SC SCREWM4X8 2
65 401-69048 MPC-CAN 1
66 SL-6030892-TN SCREWM3L=8 4
67 401-11857 MPC_COVER_V2 1
68 400-49414 CHIPBOXMIRROR 1
69 EA-9500B01-00 CABLEBAND 10
70 EA-9500B02-00 CABLEBAND150 10
71 401-47197 MPC_BASE_VA 1
72 SL-6040892-TN SCREWM4L=8 4
73 HX-0015000-0F CABLECLAMP 1
74 400-81751 B_COVER_SCREW 4
75 400-73033 SWITCHINGHUB 1
76 HX-0045400-00 TIEMOUNT 3
77 SM-4040601-SC SCREWM4X0.7L=6 4
- -

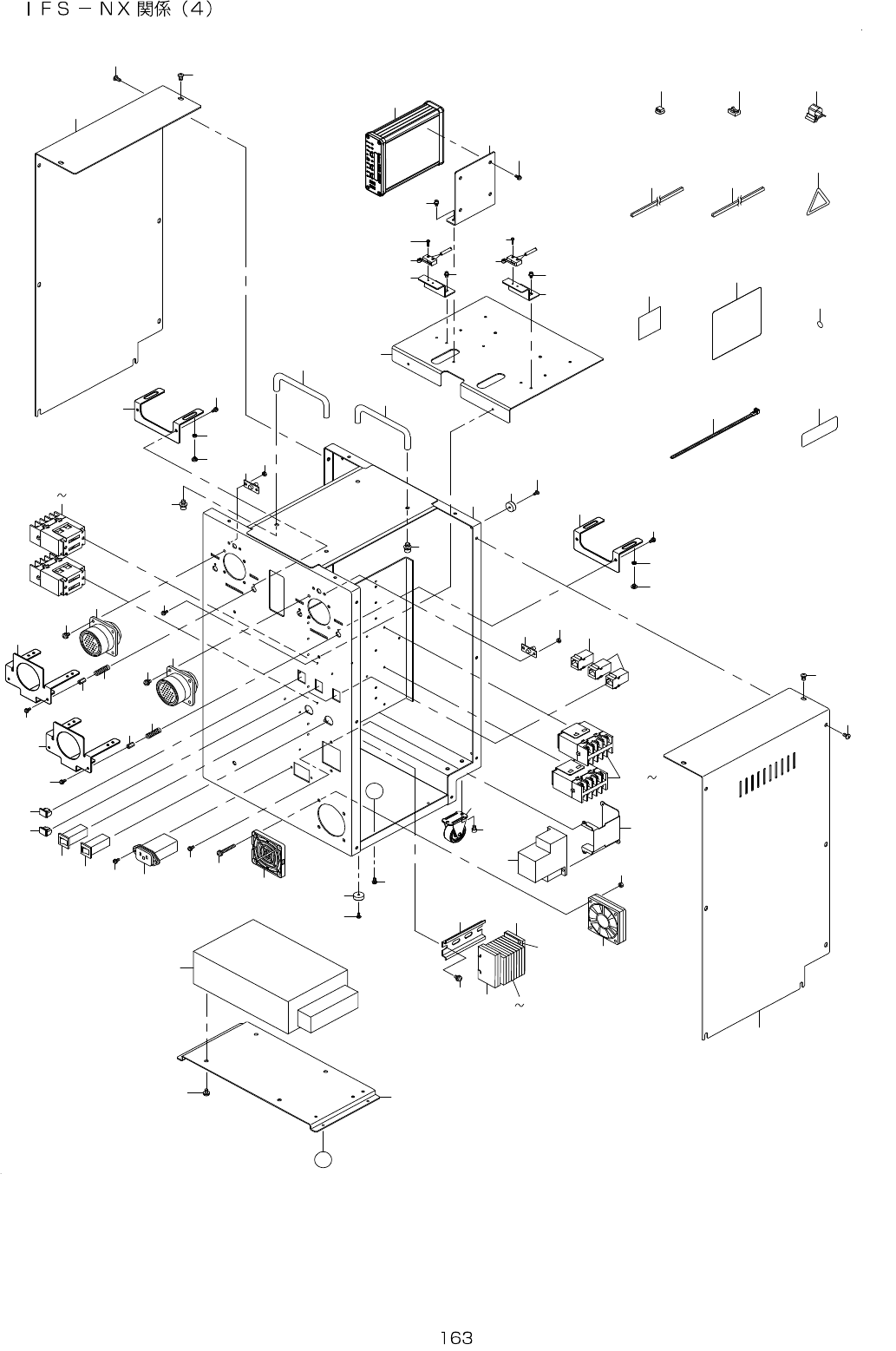

82.IFS-NXCOMPONENTS(4)
5
1 3
4
6
5
7
8
9
1 0
9
1 0
1 1
1 2
1 3
A
A
1 4
1 5
1 5
1 6 1 8
1 6 1 8
6 1
1 9
2 0
2 1
2 2
2 4
2 6
2 5
2 7
2 7
2 7
2 7
2 8
2 8
2 9
2 9
3 0
3 0
3 1
3 1
3 2
3 3
3 4 3 5
3 6
3 7
3 8
3 8
3 9
3 9
4 0
3 9
4 1
4 1
2 3
4 2
4 3
4 4
4 5
4 5
8
4 6
4 6
4 7
4 8
4 8
4 8
4 9
5 0
5 1
4 7
5 2
5 3
5 4
5 6
5 9
5 9
5 7
5 8
5 8
5 7
6 0
6 0
6 2
6 4
6 3
6 5
6 6
6 7
5 5
5 3
5 5
5 6
5 4
