- - 10. VCSCOMPONE NTS

100%1 / 198
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-08815 BASEBRIDGE3010 1
2 HX-0070600-0A MOUNTBASE 5
3 SL-6064092-TN SCREW 6
4 SL-6062092-TN SCREWM6L=20 4
5 401-46940 ATC_10A_ASSY 1
6 SL-4030891-SC SCREWM3L=8 (1)
7 400-45971 ATCBASE(70) (1)
8 SL-6030692-TN SCREWM3L=6 (2)
9 401-46937 ATC_SV_20VA_ASM (1)
10 PV-1505380-00 5-PORTSOLENOIDVALVE (1)
11 PX-0505010-00 SILENCER (2)
12 PJ-2100061-00 HALFUNION (1)
13 401-28203 ATC_SV_BRKT (1)
14 400-45973 ATCPLATE (1)
15 400-45974 SLIDEBASE (1)
16 SM-1051452-TN PLATESCREWM5L=14 (4)
17 400-45975 GUIDESPACER (4)
18 400-45976 SLIDEPLATE (1)
19 E3404-700-000 THRUSTWASHER (8)
20 WP-0451016-SP WASHER4.5X20X1 (4)
21 401-46938 CAL_VALVE_20VA_ASM (1)
22 PV-1305410-00 3-PORTSOLENOIDVALVE (1)
23 PX-0505010-00 SILENCER (1)
24 PJ-3010405-05 HALFUNION (1)
25 SM-6031202-TN SCREWM3X12 (2)
26 401-46942 CAL_VALVE_BRKT (1)
27 PF-0100030-A0 AIRSUCTIONFILTER (1)
28 SM-1030601-SC SCREWM3L=6 (2)
29 PJ-3040605-02 ELBOWUNION6XM5 (1)
30 SL-6041092-TN SCREWM4L=10 (4)
31 400-45977 SLIDERANGLE (1)
32 SL-6041092-TN SCREWM4L=10 (2)
33 400-45978 SENSORDOG (1)
34 SL-4030691-SC SCREWM3L=6 (1)
35 400-01286 ATCSPACERRUBBER (1)
36 B2107-816-000 WASHER (1)
37 GLA-02335000 CLAMPWASHER (1)
38 E3528-729-000 ATCJOINT (1)
39 401-29062 PHOTOMICROSENSORASM (1)
40 401-29062 PHOTOMICROSENSORASM (1)
41 SM-4030501-SC SCREWM3X0.5L=5 (4)
42 400-42709 AIRCYLINDER (1)
43 BT-0400251-EA URETHANETUBEBLUE4X2.5 (0.8)
44 SM-6040802-TN SCREWM4X0.7L=8 (2)
45 400-45983 ATCLABEL (1)
46 400-92510 ATCSVCABLEASM (1)
47 SM-1040852-TP DISHSCREW (2)
48 400-45980 CHIPBOXHANGER (1)
49 PC-0105080-00 SPEEDCONTROLLER (2)
50 401-32366 CAL_BLOCK_3010_ASM 1
51 401-32365 NOZZLECALPIECEASM (1)
52 L203E-121-000 NOZZLECALPIECEOUTERSP (1)
53 L203E-021-000 NOZZLECALPIECEOUTER (1)
54 NM-6050001-SC NUTM5X0.8TYPE1 (1)
55 401-22811 CAL-VCUMSENSASM (1)
56 PJ-0205000-02 PLUG (1)
57 400-45979 NOZZLECALPIECE (1)
58 400-07376 CALBLOCKPCBASM (1)
59 SL-4030891-SC SCREWM3L=8 (2)
60 PJ-3010405-05 HALFUNION (1)
61 400-45994 CALPLATE (1)
62 SM-1051452-TN PLATESCREWM5L=14 (2)
63 BT-0400251-EB URETHANEHOSE,BLACK (0.3)
64 L202E-521-000 CALSIDECOVER (1)
65 SM-6030602-TN SCREWM3X6 (2)
66 L202E-621-000 CALDIFFUSER (1)
67 SL-4030691-SC SCREWM3L=6 (2)
- -

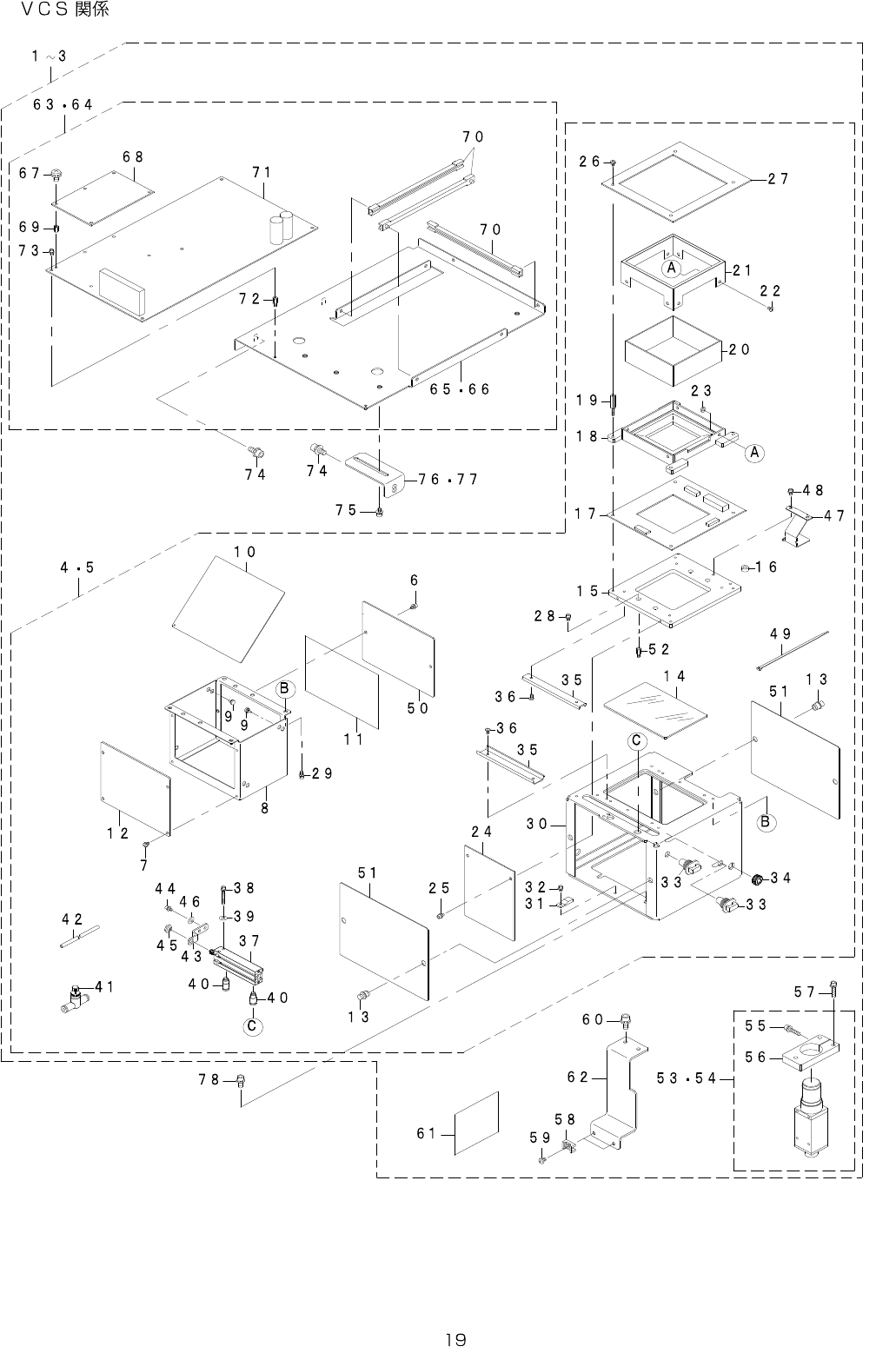

10.VCSCOMPONENTS
- -

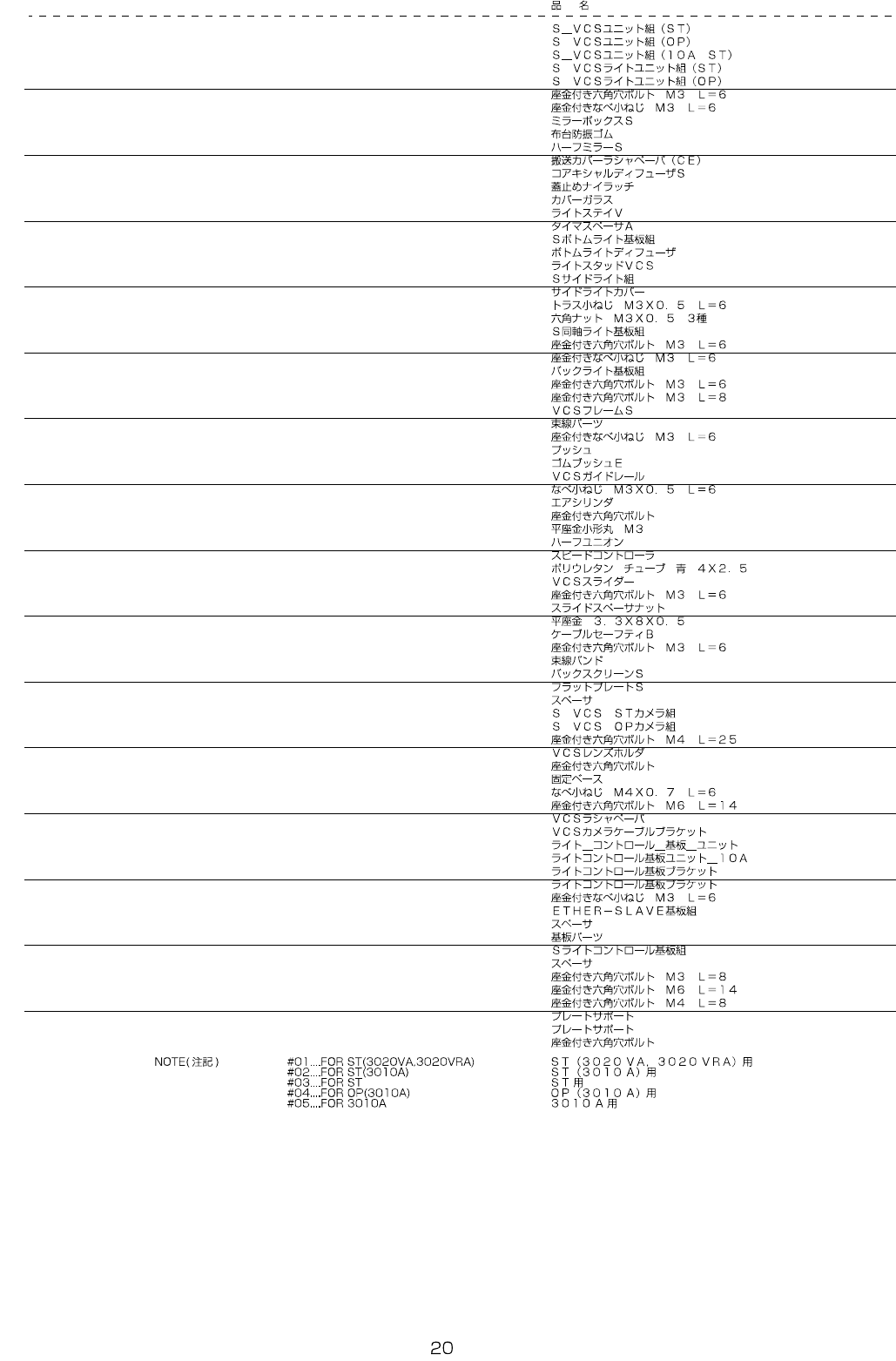

REF.NO NOTE PARTNO DESCRIPTION Qty
1
#01
401-47631 S_VCSUNITASM(ST) 1
2
#04
401-06750 SVCSUNITASM(OP) 1
3
#02
401-62636 S_VCSUNITASM(10AST) 1
4
#03
401-06755 SVCSLIGHTUNITASM(ST) (1)
5
#04
401-06753 SVCSLIGHTUNITASM(OP) (1)
6 SL-6030692-TN SCREWM3L=6 (2)
7 SL-4030691-SC SCREWM3L=6 (4)
8 400-93914 MIRRORBOXS (1)
9 118-04606 RUBBERPLUG (8)
10 400-71350 HALFMIRRORS (1)
11 E1143-721-000 WOOLENCLOTHPAPER (1)
12 400-71349 COAXIALDIFFUSERS (1)
13 M8808-301-000 NYLATCH (4)
14 400-71351 COVERGLASS (1)
15 400-00612 LIGHTSTAYV (1)
16 E2143-715-000 TIMERSPACERA (4)
17 401-08595 S-BOTTOM-LIGHTPCBASM (1)
18 401-11656 BOTTOMLIGHTDIFFUSER (1)
19 400-23599 LIGHTSTUDVCS (8)
20 401-06792 S-SIDE-LIGHTASM (2)
21 401-11657 SIDELIGHTCOVER (1)
22 SM-0030601-SC SCREWM3X0.5L=6 (8)
23 NM-6030003-SC NUTM3X0.5TYPE3 (8)
24 401-08599 S-COAXIAL-LIGHTPCBASM (1)
25 SL-6030692-TN SCREWM3L=6 (2)
26 SL-4030691-SC SCREWM3L=6 (4)
27 400-66577 BACKLIGHTPCBASM (1)
28 SL-6030642-TN SCREWM3L=6 (4)
29 SL-6030892-TN SCREWM3L=8 (4)
30 400-93912 VCSFRAMES (1)
31 HX-0034400-00 HARNESSPARTS (1)
32 SL-4030691-SC SCREWM3L=6 (1)
33
#04
HX-0036500-00 PUSH (2)
34
#04
HX-0005500-0E RUBBERBUSHING (2)
35
#04
400-00628 VCSGUIDERAIL (1)
36
#04
SM-4030601-SC SCREWM3X0.5L=6 (8)
37
#04
400-71347 AIRCYLINDER (1)
38
#04
SL-6032542-TN SCREW (2)
39
#04
WP-0320500-SC WASHERM3 (2)
40
#04
PJ-3010405-05 HALFUNION (2)
41
#04
PC-0124070-00 SPEEDCONTROLLER (2)
42
#04
BT-0400251-EA URETHANETUBEBLUE4X2.5 (0.6)
43
#04
400-00629 VCSSLIDER (1)
44
#04
SL-6030692-TN SCREWM3L=6 (2)
45
#04
400-00630 SLIDESPACERNUT (1)
46
#04
WP-0330516-SC WASHER3.3X8X0.5 (1)
47
#04
400-00631 CABLESAFETYB (1)
48
#04
SL-6030692-TN SCREWM3L=6 (2)
49
#04
EA-9500B01-00 CABLEBAND (6)
50 400-71348 BACKSCREENS (1)
51 400-93913 FLATPLATES (2)
52 HX-0035400-0B PCBSUPPORTL=8MM (4)
53
#03
401-06751 SVCSSTCAMERAASM (1)
54
#04
401-06752 SVCSOPCAMERAASM (1)
55 SL-6042592-TN SCREWM4L=25 (1)
56 400-93915 VCSLENSHOLDER (1)
57 SL-6042092-TN SCREWM4L=20 (3)
58
#01
HX-0029400-00 FIXEDBASE (2)
59
#01
SM-4040601-SC SCREWM4X0.7L=6 (2)
60
#01
SL-6061492-TN SCREWM6L=14 (2)
61
#01
E5233-729-000 VCSAACLOTHESPAPER (1)
62
#01
401-10224 VCSCAMERACABLEBR (1)
63
#01
401-47632 LIGHT_CTRL_PCB_UNIT (1)
64
#05
401-62637 LIGHT_CTRL_PCB_UNIT_10A (1)
65 401-47520 LIGHT_CTRL_PCB_BR (1)
66 401-61878 LIGHT_CTRL_PCB_BR (1)
67 SL-4030691-SC SCREWM3L=6 (22)
68 400-47557 ETHER-SLAVEPCBASM (1)
69 HX-0041800-0C SPACER (4)
70 HX-0002600-0A BASEPARTS (3)
71 401-08607 S-LIGHT_CTRLPCBASM (1)
72 HX-0035400-0B PCBSUPPORTL=8MM (2)
73 SL-6030892-TN SCREWM3L=8 (2)
74 SL-6061492-TN SCREWM6L=14 (4)
75 SL-6040892-TN SCREWM4L=8 (2)
76 401-47523 PLATE_SUPPORT (2)
77
#05
401-62631 PLATE_SUPPORT (4)
78 SL-6051492-TN BOLT 4
