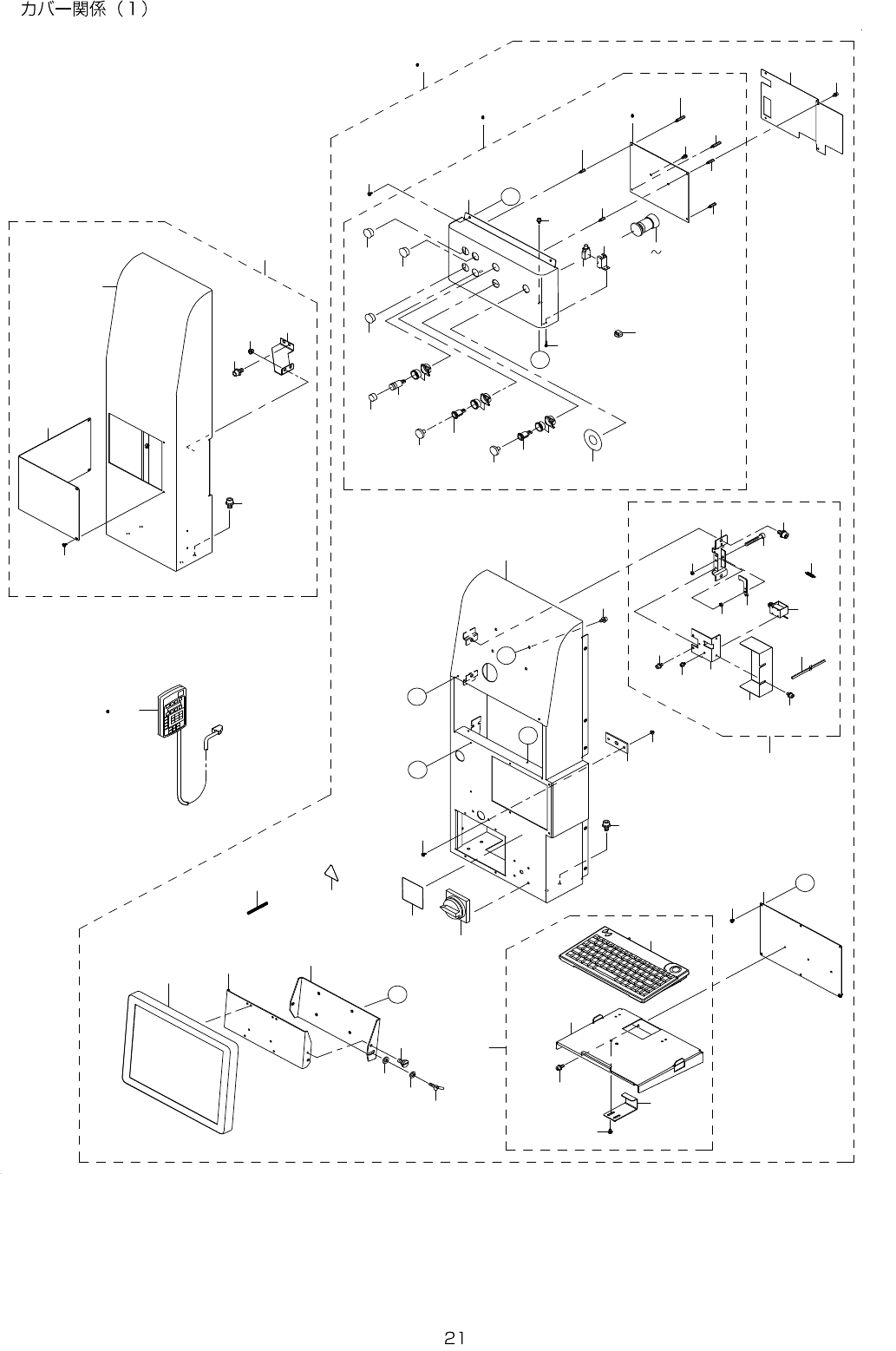

11.COVERCOMPONENTS(1)
1
7 9 8 0
5
2
6
4
3
A
2 2
2 1
2 3
2 0
1 7
1 8
1 6
9 1 0
7 7
5 8
5 8
5 5
5 7
5 3
5 6
5 2
4 2 4 3
A
6 7
5 9 6 1
4 8
4 7
4 5
5 1
4 5
4 1
4 0
1 9
7
8
1 1
1 3
1 2
1 4
1 5
2 4
3 5
2 6
2 7
3 2
3 2
2 9
3 3
3 8
3 4
3 1
3 6
2 5
2 8
3 7
3 0
5 1
4 4
4 4
6 4 6 5
4 6
5 0
5 2
5 4
5 3
5 8
6 2
6 3
7 6
3 9
7 8
B
B
6 8
6 9
7 0
7 3
7 2
7 1
7 5
7 4
C
C
4 9
D
D
6 6
- -

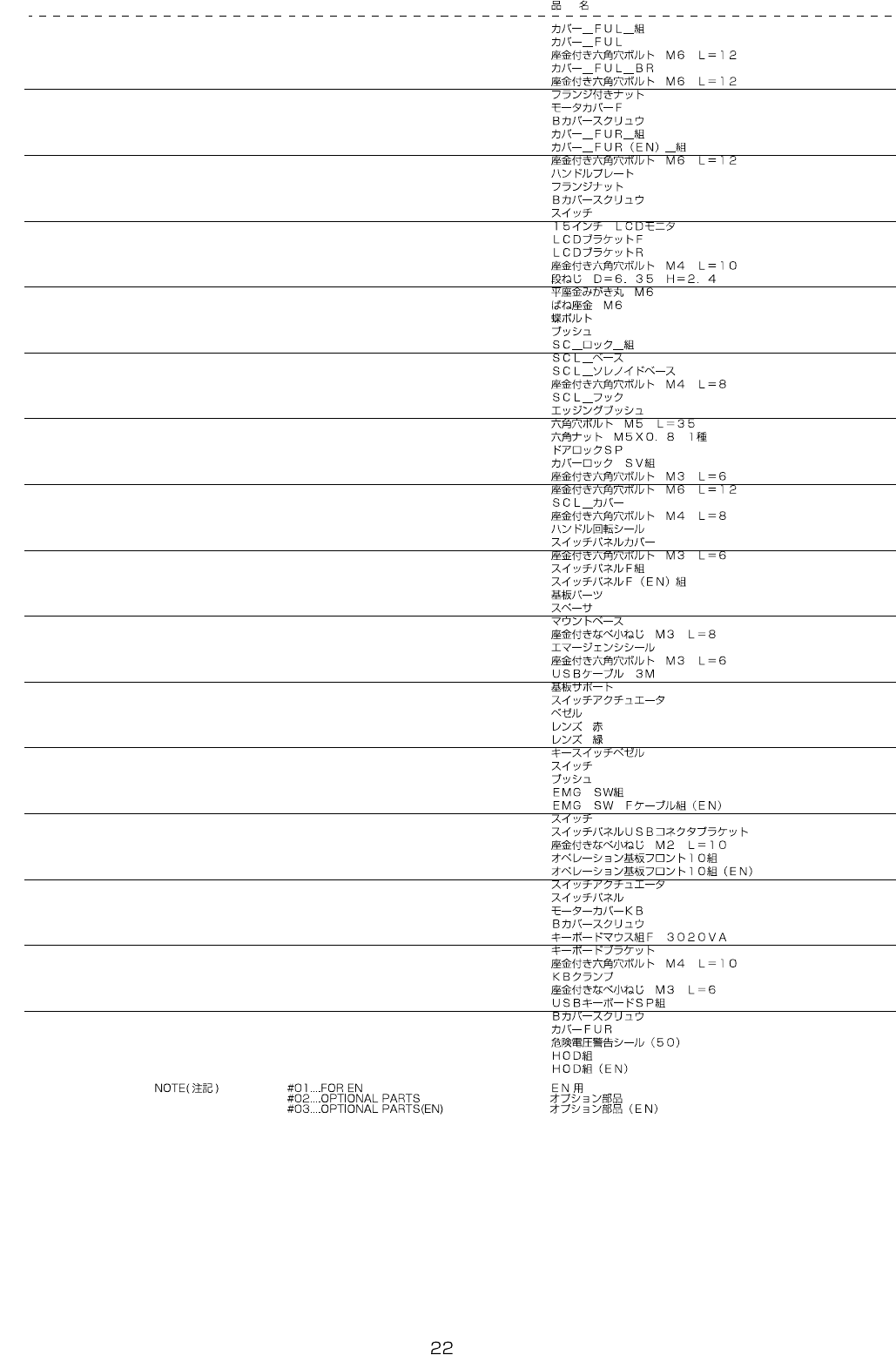

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-47250 COVER_FUL_ASM 1
2 401-47124 COVER_FUL (1)
3 SL-6061292-TN SCREWM6L=12 (4)
4 401-14888 COVER_FUL_BR (1)
5 SL-6061292-TN SCREWM6L=12 (2)
6 NM-3060810-SF NUTM6 (2)
7 401-36849 MOTOR_COVER_F (1)
8 400-81751 B_COVER_SCREW (4)
9 401-47251 COVER_FUR_ASM 1
10
#01
401-47252 COVER_FUR(EN)_ASM 1
11 SL-6061292-TN SCREWM6L=12 (4)
12 E1316-725-000 HANDLEPLATE (1)
13 NM-3040520-SF FLANGENUTM4 (2)
14 400-81751 B_COVER_SCREW (2)
15 HA-0053800-00 SWITCH (1)
16 401-58158 15INCHLCDMONITOR (1)
17 400-47170 LCD_BRACKET_F (1)
18 400-47171 LCD_BRACKET_R (1)
19 SL-6041092-TN SCREWM4L=10 (8)
20 SD-0640246-SP HINGESCREWD=6.35H=2.4 (2)
21 WP-0641601-SC WASHERM6 (1)
22 WS-0610002-KN SPRINGWASHERM6 (1)
23 161-87007 WINGBOLT (1)
24 E5348-033-100 CABLEPROTECTOR106MM (0.156)
25 401-47273 SC_LOCK_ASM (1)
26 401-11821 SCL_BASE (1)
27 401-47117 SCL_SOLENOID_BASE (1)
28 SL-6040892-TN SCREWM4L=8 (2)
29 401-47118 SCL_HOOK (1)
30 HX-0009600-0A EDGINGBUSH (0.015)
31 SM-6053502-TN HEXAGONAL-HOLEBOLTM5L=35 (1)
32 NM-6050001-SC NUTM5X0.8TYPE1 (2)
33 401-47119 DOOR_LOCK_SP (1)
34 401-46405 COVERLOCKSVASM (1)
35 SL-6030692-TN SCREWM3L=6 (2)
36 SL-6061292-TN SCREWM6L=12 (2)
37 401-11824 SCL_COVER (1)
38 SL-6040892-TN SCREWM4L=8 (2)
39 E5704-700-000 SEAL (1)
40 401-47199 SWITCH_PANEL_COVER (1)
41 SL-6030692-TN SCREWM3L=6 (4)
42 401-47274 SWITCH_PANEL_F_ASM (1)
43
#01
401-47275 SWITCH_PANEL_F(EN)_ASM (1)
44 HX-0035400-0A BOARDPARTS (2)
45 HX-0035400-0H SPACER (6)
46 HX-0070600-0A MOUNTBASE (3)
47 SL-4030891-SC SCREWM3L=8 (2)
48 401-26708 EMERGENCY_SEAL (1)
49 SL-6030692-TN SCREWM3L=6 (2)
50 401-48260 USBCABLE3M (1)
51 HX-0035400-0M STUD (2)
52 HA-0053400-20 SWITCHACTUATOR (2)
53 HA-0055200-30 BEZEL (2)
54 HA-0055200-10 LENSRED (1)
55 HA-0055200-1B LENSGREEN (1)
56 HA-0055200-20 KEYSWITCHBEZEL (1)
57 HA-0053500-3A SWITCH (1)
58 HX-0032600-0A BUSH (3)
59 401-20505 EMGSWASM (1)
60
#01
401-31989 EMGSWFCABLEASM(EN) (1)
61
#01
HA-0062600-10 SWITCH (1)
62 401-47142 SWITCH_PANEL_USB_CONN_BR (1)
63 SL-4021091-SC SCREWM2L=10 (2)
64 401-48273 OPERATIONPCBFRONT10PCBASM (1)
65
#01
401-48277 OPERATIONPCBFRONT10ASM(EN) (1)
66 HA-0053500-20 SWITCHACTUATOR (1)
67 401-47128 SWITCH_PANEL (1)
68 401-47127 MOTOR_COVER_KB (1)
69 400-81751 B_COVER_SCREW (6)
70 401-62001 KEYBOARDMOUSEASMF3020VA (1)
71 401-36976 KB_BRACKET (1)
72 SL-6041092-TN SCREWM4L=10 (3)
73 401-23713 KBCLAMP (1)
74 SL-4030691-SC SCREWM3L=6 (2)
75 401-23194 USBKEYBOARDSPASM (1)
76 400-81751 B_COVER_SCREW (2)
77 401-47135 COVER_FUR (1)
78 CM-3001000-04 VOLTAGEWARNINGLABEL(50) (1)
79
#02
401-05692 HODASM. 1
80
#03
401-05693 HODASM.(EN) 1
- -
12.COVERCOMPONENTS(2)
B
A
5 0
A
4 8
4 9
5 0
5 0
5 0
4 9
9
1 8
6
6 0 6 2
7 4
7 4
7 5
7 5
7 5
7 2
7 0
1 5
3 6
3 7
3 5
2 4 2 6
3 9 4 1
3 0
4 4
2 7
2 9 4 5
3 1 3 2
2 7
4 3
2 3
2 2
6 5
6 7
6 9
6 8
6 6
5 3
1 1
1 7
1 2
1 5
1 9
1 4
1 0
1 3
1 3
8
7
1 6
2 1
3 3
3 3
4 4
2 8
3 4
3 4
3 5
4 2
B
5 2
5 4
5 5
5 7
5 6
3 8
3 8
3 8
3 8
5 1
7 6
7 7
6 3
7 1
7 3
2 0
C
C
4 6
4 7
5 8
5 9
7 8
8 0
7 9
6 4
8 1
8 2
