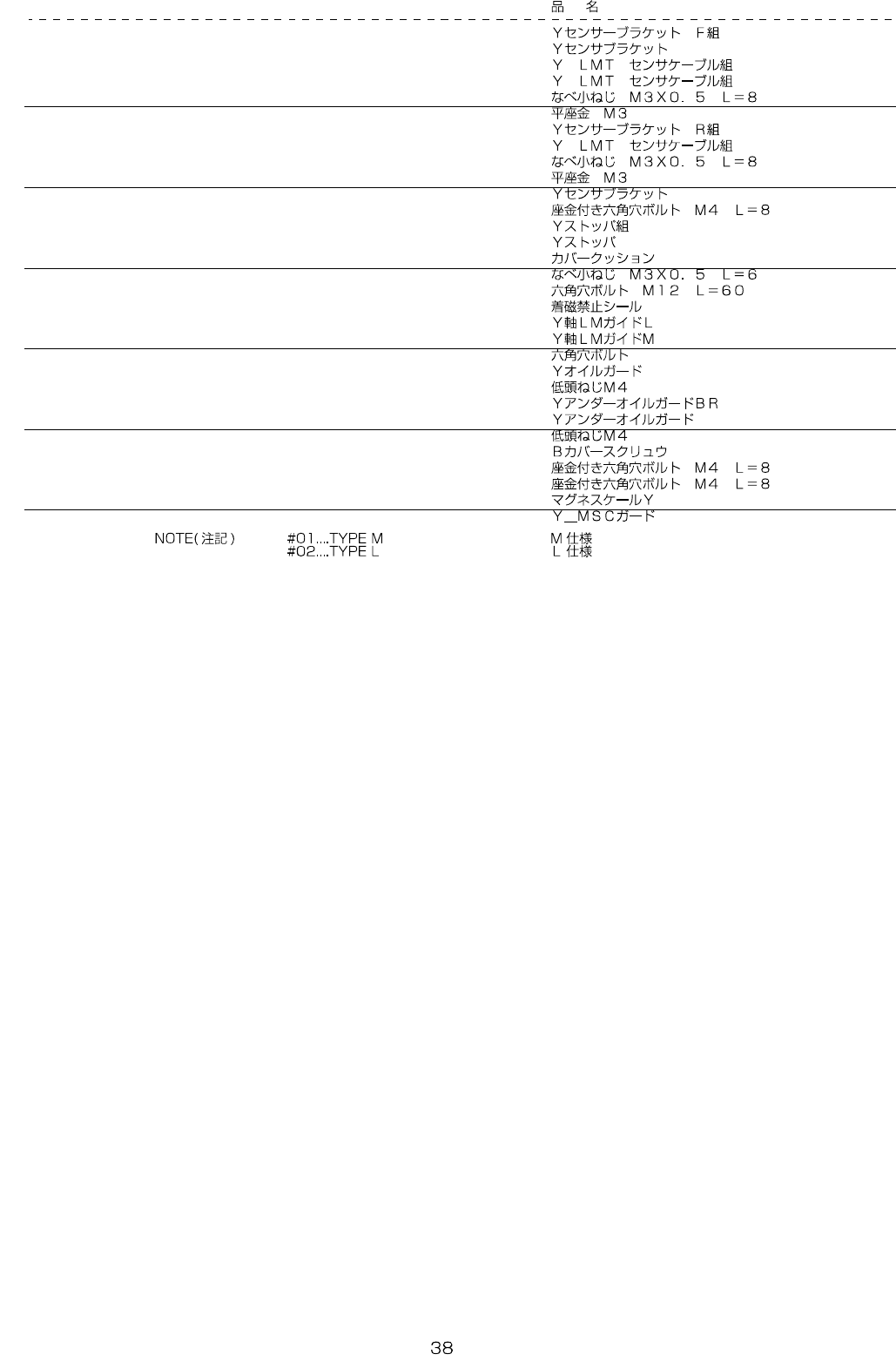

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-46916 Y_SENSOR_BR_F_ASM 1
2 401-46929 Y_SENSOR_BR (1)
3 401-29006 YLMTSENSORCABLEASM (1)
4 401-29006 YLMTSENSORCABLEASM (1)
5 SM-4030801-SC SCREWM3X0.5L=8 (2)
6 WP-0320501-SC WASHERM3 (2)
7 401-46917 Y_SENSOR_BR_R_ASM 1
8 401-29006 YLMTSENSORCABLEASM (1)
9 SM-4030801-SC SCREWM3X0.5L=8 (1)
10 WP-0320501-SC WASHERM3 (1)
11 401-46929 Y_SENSOR_BR (1)
12 SL-6040892-TN SCREWM4L=8 8
13 401-13989 YSTOPPERASM 4
14 400-00708 YSTOPPER (1)
15 400-49671 COVERCUSHION (2)
16 SM-4030601-SC SCREWM3X0.5L=6 (2)
17 SM-6126002-TN SCREWM12L=60 8
18 401-05882 KEEPMAGNETAWAYLABEL 4
19
#02
401-06039 YLMGUIDEL 2
20
#01
401-06038 YLMGUIDEM 2
21 SM-6051602-TN SCREW 50
22 401-46931 Y_OIL_GUARD 2
23 401-28154 LOW_HEAD_SCREW_M4 8
24 401-46932 Y_UNDER_OIL_GUARD_BR 4
25 401-46933 Y_UNDER_OIL_GUARD 2
26 401-28154 LOW_HEAD_SCREW_M4 4
27 400-81751 B_COVER_SCREW 8
28 SL-6040892-TN SCREWM4L=8 2
29 SL-6040892-TN SCREWM4L=8 2
30 400-91396 MAGNETICSCALEY 2
31 401-46930 Y_MSC_GUARD 2
- -
20.X-YCOMPONENTS(3)
A
9
4 3
1 4
8 1 3
7
5
4
3
1
3 9
6
2
9
3 5
3 4
3 5
3 4
4 3
1 9
1 8
4 1
4 0
4 2
3 9
3 7
2 5
2 2
2 1
3 6
1 9
1 8
1 4
8 1 3
4
1
7
3
5
6
2
1 7
1 5
1 6
2 4
2 4
2 3
1 1
3 2
3 3
3 0
1 2
3 1
2 6
4 4
2 8
2 7
2 7
3 1
2 0
3 8
1 2
3 0
3 2
3 3
1 1
1 0
2 9
2 9
1 0
B
B
A
4 5
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-06026 YMOTORFRAME 2
2 SL-6062092-TN SCREWM6L=20 8
3 401-46348 YAXISSERVOMOTOR 2
4 SM-6082002-TN SCREWM8L=20 8
5 400-93855 FIXEDSUPPORTUNIT 2
6 SM-6052002-TN BOLT 4
7 401-47720 COUPRINGY 2
8
#01
401-06040 YBALLSCREWM 2
9 401-06024 YBSCONNECTOR 2
10 401-46918 Y_BS_FRAME 2
11 SL-6062092-TN SCREWM6L=20 4
12 400-93864 ORINGX 2
13
#02
401-06041 YBALLSCREWL 2
14 SM-6062002-TN SCREWM6L=20 8
15 401-46923 FC_SUPPORT_X 1
16 L153E-321-000 FCRUBBER 3
17 SM-3051052-TN SCREWM5L=10 2
18 401-10219 FC_SUPPORT_Y_V2 2
19 400-98052 FCRUBBERY 6
20 SM-3061052-TN SCREWM6L=10 2
21 401-46926 X_CB_SUPPORT 1
22 401-10451 XCABLEBEAR 1
23 SM-3040652-TN SCREWM4L=6 1
24 SM-6041002-TN BOLT 8
25 401-46927 Y_CB_SUPPORT 1
26 400-60210 YCABLEBEAR(E) 1
27 SM-3051052-TN SCREWM5L=10 4
28 400-46005 CBBRACKETL 1
29 401-36746 Y_ADJUST_PLATE 1
30 SB-1150004-00 RADIALBEARING 2
31 L132E-421-000 CBBRACKETPINX 2
32 SL-6052092-TN SCREWM5L=20 8
33 RC-0150001-KP RETAININGRING13.8 2
34 HX-0029400-00 FIXEDBASE 2
35 SL-4030691-SC SCREWM3L=6 2
36 SM-3061052-TN SCREWM6L=10 2
37 SL-3061232-TN SCREWM6L=12 4
38 401-46928 CB_BRACKET 1
39 CM-3003000-03 HIGHTEMPARATURECAUTIONLABEL2(31.5) 2
40 401-46925 Y_CB_BR 1
41 SL-6061292-TN SCREWM6L=12 2
42 SM-3061052-TN SCREWM6L=10 3
43 SL-6063092-TN SCREWM6L=30 8
44 400-46006 CBBRACKETR 1
45 MGR-EAS380G0 GREASE380G 1
