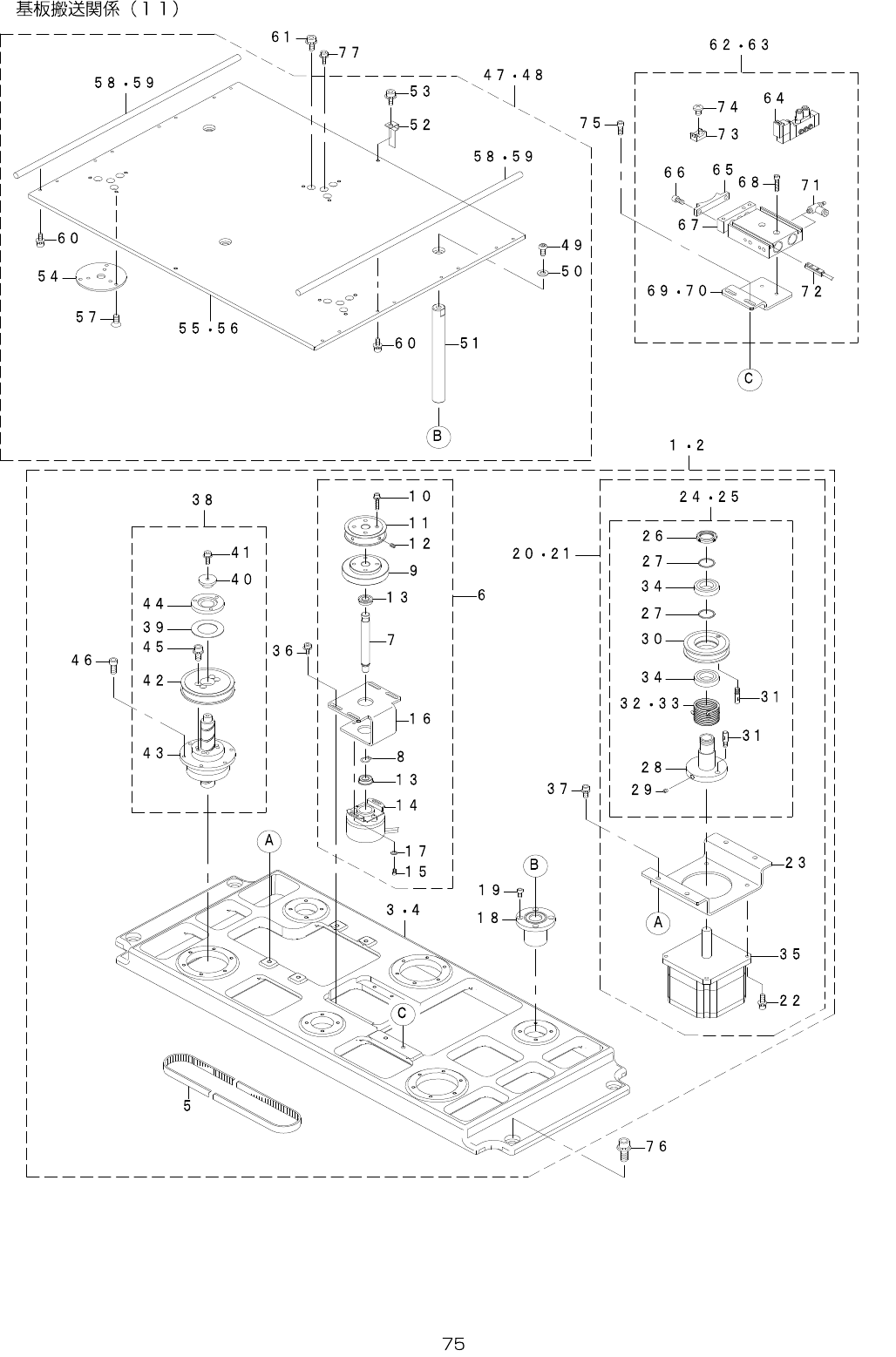

38.PWBCONVEYORCOMPONENTS(11)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1
#03
401-34642 BU_UNIT_M 1
2
#04
401-34644 BU_UNIT_L 1
3
#03
401-06043 BUBASEM (1)
4
#04
401-06045 BUBASEL (1)
5
#03
401-06047 BUTIMINGBELTM (1)
6 400-93903 ENCORDERUNIT (1)
7 400-93905 ENCORDERSHAFT (1)
8 RC-0100001-KP SNAPRINGM10 (1)
9 400-93906 STOPPERDISC (1)
10 SL-6042092-TN SCREWM4L=20 (4)
11 400-93612 ENCORDERPULLEY (1)
12 SM-8040602-TP SCREWM4X0.7L=6 (2)
13 SB-1100005-00 BEARING (2)
14 E9433-729-0A0 BUENCASM. (1)
15 SM-6030502-TN SCREWM3L=5 (2)
16 400-93904 ENCORDERBR (1)
17 WP-0320501-SC WASHERM3 (2)
18 SB-8160001-00 BEARING (3)
19 SM-6040802-TN SCREWM4X0.7L=8 (12)
20
#03
401-12719 BUMOTORUNITM (1)
21
#04
400-93901 BUMOTORUNIT (1)
22 SL-6051692-TN SCREWM5L=16 (4)
23 400-93902 BUMOTORBR (1)
24
#03
401-12720 TORQUESUPPORTUNIT (1)
25
#04
L177E-621-0A0 TORQUESUPPORTUNIT (1)
26 E4156-729-000 NUT(M17X1) (1)
27 E4144-729-000 THRUSTCOLLAR (2)
28 L177E-621-000 TORQUESUPPORT (1)
29 SM-8050402-TP SCREW (2)
30 L177E-721-000 SPTTBLMOTORPULLEY (1)
31 E4142-729-000 STOPPERPIN (2)
32
#03
E4141-729-000 TORSIONSPRING (1)
33
#04
L177E-821-000 TORTIONSPRING (1)
34 SB-1170001-00 BEARING (2)
35 400-48076 BACKUPMOTORASM (1)
36 SL-6041092-TN SCREWM4L=10 (4)
37 SL-6051292-TN SCREWM5L=12 (4)
38
#01
400-82786 STBLBALLSCREWUNIT (3)
39 L177E-021-000 HOLDERCUSHION (1)
40 E4124-729-000 SHAFTHOLDER (1)
41 SL-6041092-TN SCREWM4L=10 (1)
42 L177E-221-000 SPTTBLPULLEY (1)
43 L176E-821-000 SPTTBLBALLSCREW (1)
44 L176E-921-000 CLAMPHOLDER (1)
45 SL-6041642-TN SCREW (4)
46 SM-6041002-TN BOLT (18)
47
#02
401-46979 SUPPORT_TABLE_M_ASM 1
48
#04
401-46980 SUPPORT_TABLE_L_ASM 1
49 SM-3061252-TN SCREWM6L=12 (3)
50 WP-0651001-SC WASHER (3)
51 401-22963 BU_GUIDE_SHAFT (3)
52 401-47002 BU_SENSOR_DOG (1)
53 SL-6040892-TN SCREWM4L=8 (1)
54 L177E-121-000 BALLSCREWSUPPORTPLATE (3)
55
#03
401-34595 SUPPORT_TABLE_M (1)
56
#04
401-34596 SUPPORT_TABLE_L (1)
57 SM-1040801-SC SCREWM4X0.7L=8 (9)
58
#04
L176E-121-000 SIDEBEAM (2)
59
#03
401-10097 SIDEBEAMM (2)
60 SL-6031092-TN SCREW (8)
61 SL-6040892-TN SCREWM4L=8 9
62
#06
401-14270 BUSTOPERASSYL 1
63
#05
401-14269 BUSTOPERASSYM 1
64 PV-1502090-00 5-PORTSOLENOIDVALVE (1)
65 400-00970 BUSTOPER (1)
66 SM-6051002-TN SCREW (2)
67 PA-1501011-00 DUALRODCYLINDER (1)
68 SM-6042002-TN SCREW (2)
69
#05
401-10099 BUSTOPPERBRM (1)
70
#06
400-94746 BUSTOPPERBR (1)
71 PC-0105080-00 SPEEDCONTROLLER (2)
72 400-92574 BULOCKSENSASM (1)
73 HX-0029400-00 FIXEDBASE (1)
74 SM-4040801-SC SCREWM4X0.7L=8 (1)
75 SM-6051402-TN SCREWM5L=14 2
76 SL-6082092-TN SCREWM8L=20 4
77 SL-6041092-TN SCREWM4L=10 3
- -
39.FEEDERBANKCOMPONENTS(1)
5
5
9
1 0
6
7
8
8
7
2
1 1
4
1 1
1 0
2
3
9
5
3
4
5
6
4 6
5 2
5 1
4 8
4 9
5 0
4 5
4 5
4 6
4 4
1 4
1 5
2 2
1 9
2 0
2 1
1 3
1 8
1 7
1 6
2 2
1 2
2 3 2 4
5 1
5 0
4 9
4 7
5 2
1
5 0
5 2
4 9
4 8
5 1
4 9
4 7
5 2
5 0
5 1
2 8
2 6 2 7
2 9
2 9
4 2
4 1
4 3
4 0
3 9
3 8
3 7
3 4
3 3
3 5
3 5
3 7
3 3
3 2
3 6
2 9
2 9
2 5 2 7
2 8
3 2
3 8
4 1
4 2
3 6
4 0
3 9
4 3
3 4
3 0
3 1
4 1
4 3
4 0
3 9
3 8
4 2
3 7
3 4
3 3
3 2
3 5
3 6
3 4
3 3
3 7
3 5
3 6
3 2
4 3
3 9
4 0
4 1
4 2
3 8
