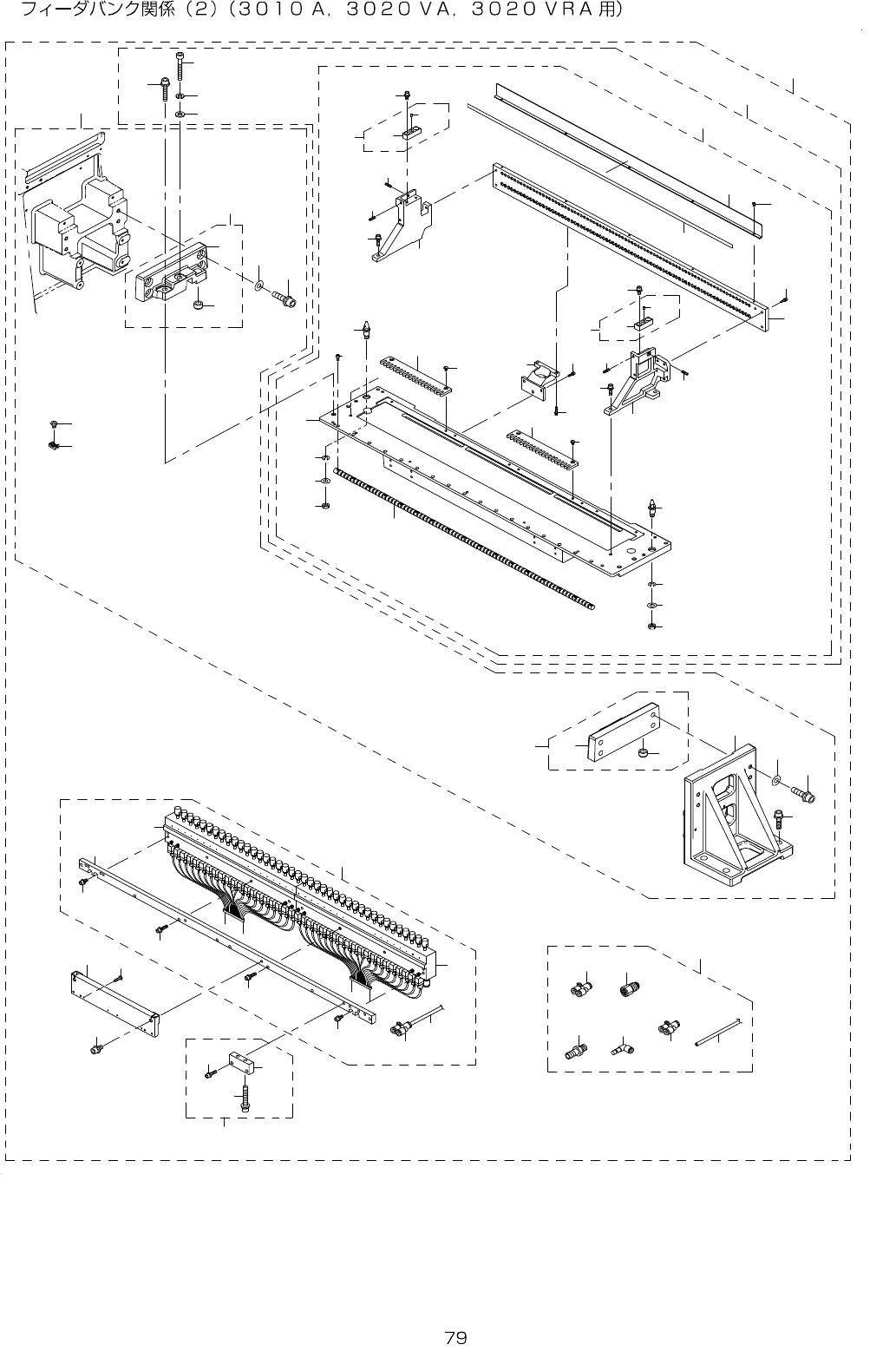

40.FEEDERBANKCOMPONENTS(2)(FOR3010A,3020VA,3020VRA)
5 3
6 2
6 6
6 7
6 5
6 8
6 4
6 3
5 6
5 7
5 8
5 0
4 9
6 0
5 9
6 1
5 5
4 7
5 4
5 4
4 8
4 8
5 1
5 2
7
6
5
4
8
1 6
1 7
4 6
4 5
1 0
9
2
1 2
1 3
1 4
5
4
1 1
3
4 2
3 7
3 3
2 4
2 3
2 1
4 0
3 4
3 4
3 9
2 6
2 5
2 7
1 8
4 1
2 9
3 6
2 0
3 5
4 1
2 9
3 2
3 1
3 8
3 0
2 2
4 0
4 3
1 9
4 4
4 3
1 9
4 4
2 8
3 4
3 4
2 5
3 9
2 7
2 6
1 5
1
- -

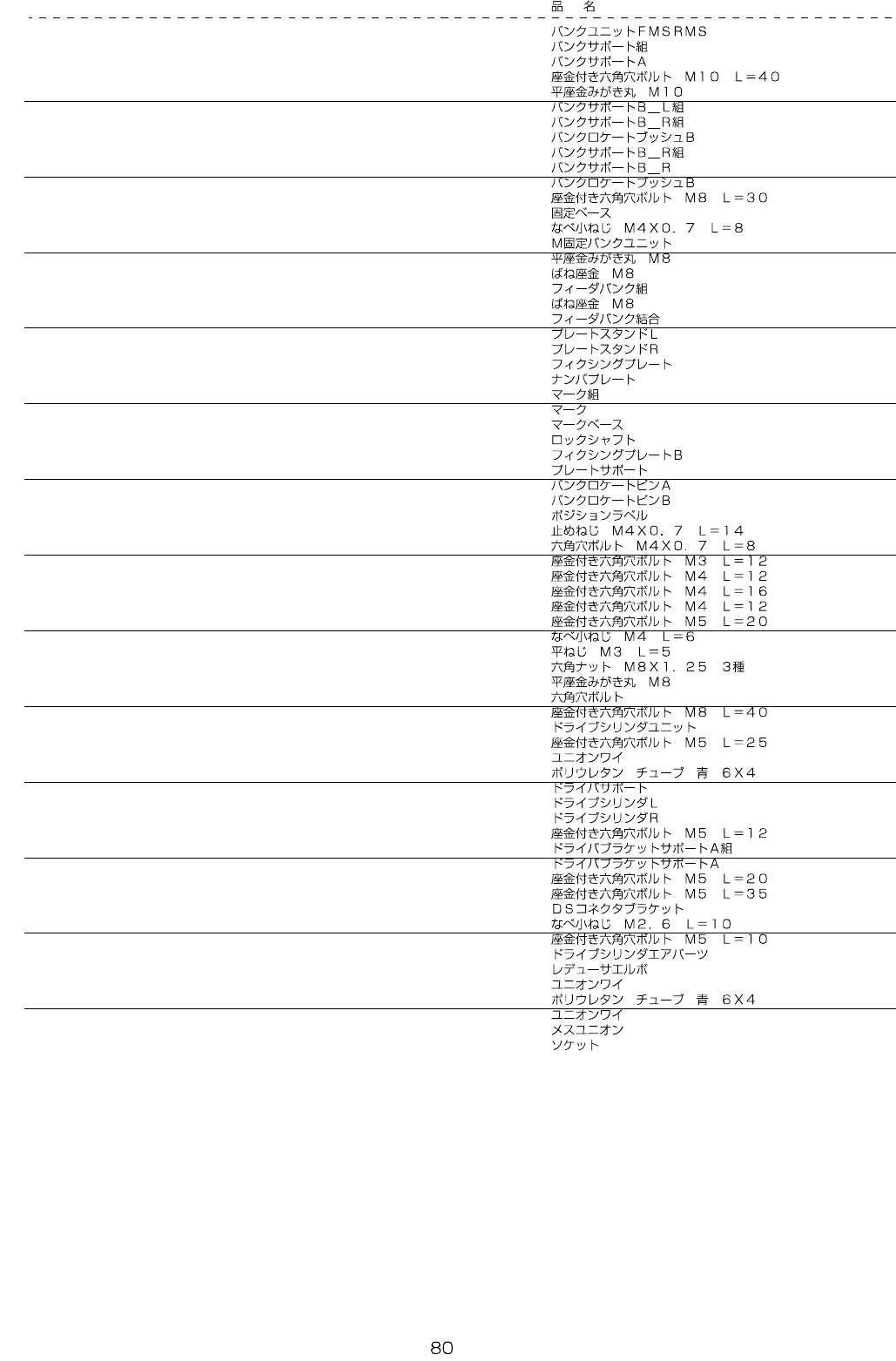

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-14461 BANKUNITFMSRMS 1
2 401-47411 BANK_SUPPORT_UNIT (1)
3 401-09098 BANKSUPA (2)
4 SL-6104042-TN SCREWM10L=40 (8)
5 WP-1052001-SC WASHER10 (8)
6 401-47412 BANK_SUP_B_L_ASM (2)
7 401-47415 BANK_SUP_B_R_ASM (1)
8 E2623-721-000 BANKLOCATEBUSHB (1)
9 401-47415 BANK_SUP_B_R_ASM (2)
10 401-47416 BANK_SUP_B_R (1)
11 E2623-721-000 BANKLOCATEBUSHB (1)
12 SL-6083092-TN SCREWM8L=30 (8)
13 HX-0029400-00 FIXEDBASE (4)
14 SM-4040801-SC SCREWM4X0.7L=8 (4)
15 401-14142 MFIXEDBANKUNIT (2)
16 WP-0841601-SC WASHERM8 (2)
17 WS-0820002-KN SPRINGWASHERM8 (2)
18 E2501-729-AA0 FEEDERBANKASM (1)
19 WS-0820002-KN SPRINGWASHERM8 (2)
20 E2501-729-0B0 FEEDERBANK(30)COMPL. (1)
21 E2502-729-000 PLATESTANDL (1)
22 E2503-729-000 PLATESTANDR (1)
23 E2515-729-000 FIXINGPLATE (1)
24 E2516-729-000 NUMBERPLATE (1)
25 E2505-729-0A0 MARKASM. (2)
26 E2601-725-000 MARK (1)
27 E2505-729-000 MARKBASE (1)
28 E2504-729-000 LOCKSHAFT (1)
29 E2513-729-000 FIXINGPLATEB (4)
30 E2608-721-000 PLATESUPPORT (4)
31 E2609-721-000 BANKLOCATEPINA (1)
32 E2610-721-000 BANKLOCATEPINB (1)
33 400-98252 POSITIONLABEL (1)
34 SM-8041402-TP SCREWM4X0.7L=14 (4)
35 SM-6040802-TN SCREWM4X0.7L=8 (17)
36 SL-6031292-TN SCREWM3L=12 (12)
37 SL-6041292-TN SCREWM4L=12 (5)
38 SL-6041692-TN SCREWM4L=16 (8)
39 SL-6041292-TN SCREWM4L=12 (4)
40 SL-6052092-TN SCREWM5L=20 (4)
41 SM-4040655-SN SCREWM4X0.7L=6 (8)
42 SM-6030552-KS SCREW (9)
43 NM-6080003-SC NUTM8X1.25TYPE3 (2)
44 WP-0841601-SC WASHERM8 (2)
45 SM-6085002-TN SCREW (2)
46 SL-6084092-TN SCREWM8L=40 (2)
47 400-93831 DRIVECYLINDERUNIT (2)
48 SL-6052592-TN SCREWM5L=25 (6)
49 PJ-3080600-03 UNIONY (1)
50 BT-0600400-EC URETHANETUBEBLUE6X4 (0.8)
51 400-93843 DRIVERSUPPORT (1)
52 400-00575 DRIVECYLINDERL (1)
53 400-00576 DRIVECYLINDERR (1)
54 SL-6051292-TN SCREWM5L=12 (2)
55 E2634-721-0A0 DRIVERBRACKETSUPPORTAASM. (2)
56 E2634-721-000 DRIVERBRACKETSUPPORTA (2)
57 SL-6052092-TN SCREWM5L=20 (4)
58 SL-6053592-TN SCREWM5L=35 (4)
59 400-26804 DSCONNECTORBRACKET (2)
60 SM-4861001-SC SCREWM2.6L=10 (8)
61 SL-6051092-TN SCREWM5L=10 (2)
62 400-93832 DCAIRPARTS (2)
63 PJ-3040600-01 REDUCERELBOW (1)
64 PJ-3080600-03 UNIONY (1)
65 BT-0600400-EC URETHANETUBEBLUE6X4 (4)
66 PJ-3080600-03 UNIONY (2)
67 PJ-3010651-06 FEMALEUNION (1)
68 E2904-700-000 SOCKET (1)
- -

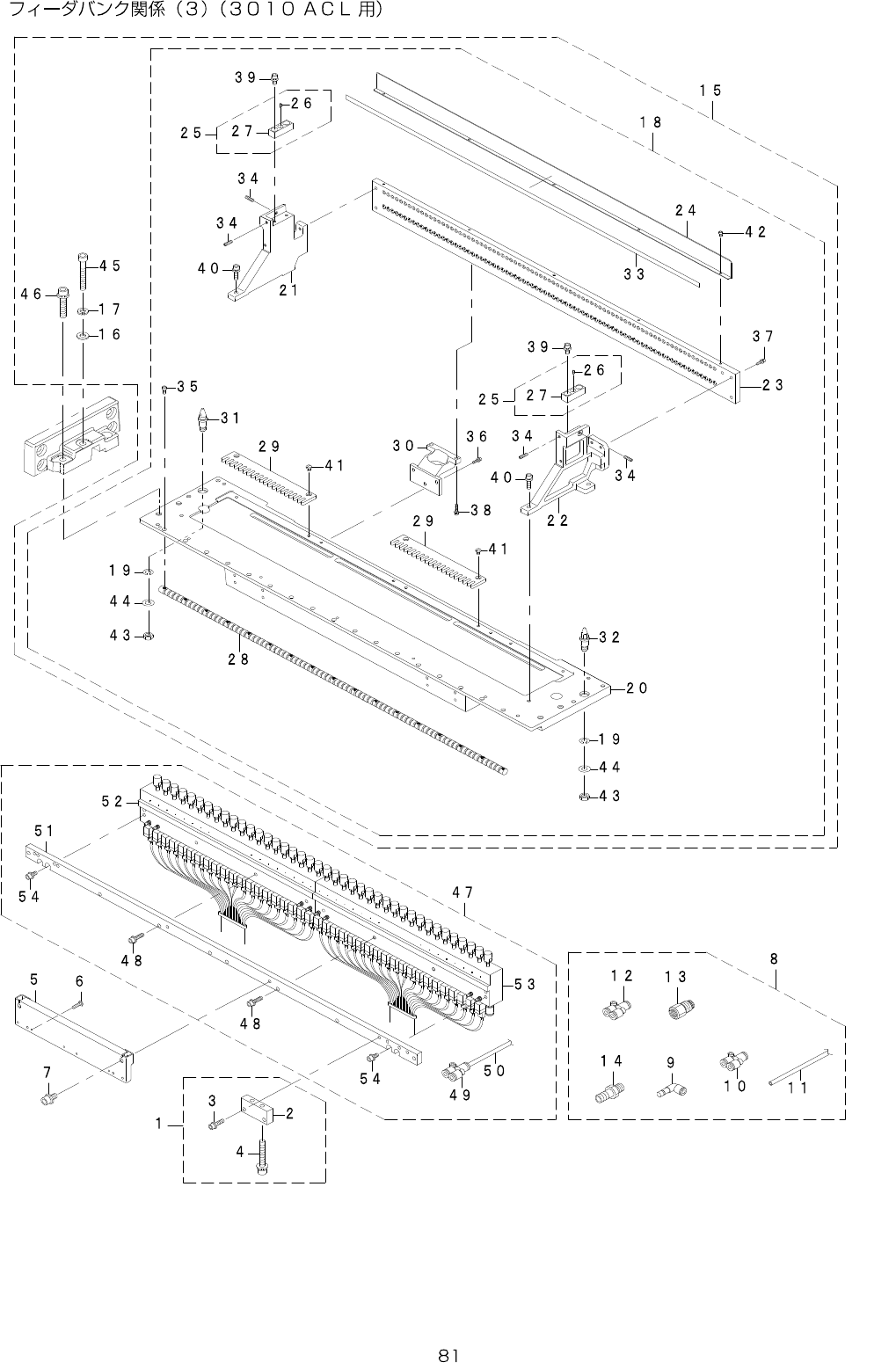

41.FEEDERBANKCOMPONENTS(3)(FOR3010ACL)
