Tg0531-PM-SO 0309-002 1-20 Fig. A27 Fig. A27 Fig. A27 Fig. A27 Fig. A27 (b) 総質量 (部品 + トレイ) が 500 g を超える場合は、総質量に合せて、トレイ固定マグネットをパレットの引き出し方向に対して追加します。 (目安として、トレイ固定マグネット 1 個につき 500 g が固定できます。 ) 例例例例例 : : : : : 総質量が 1.2…

Tg0531-PM-SO

0309-003 1-19

Fig. A23Fig. A23

Fig. A23

3.3 生産運転前の準備

(3) トレイ固定マグネットでパレットにトレイを固定します。

トレイ固定マグネットの取付け位置は、トレイの中央付近の位

置を目安とします。

Fig. A24Fig. A24

Fig. A24

(a) トレイの種類、形状によっては、トレイ固定マグネット

の固定方法が異なりますので注意してください。

••

• ソフトトレイの場合

Fig. A24 のようにトレイ固定マグネットの隙間でソ

フトトレイを固定します。

ࡁ࡯࠻

࠻࡟ࠗ

࠻࡟ࠗ࿕ቯࡑࠣࡀ࠶࠻

ࡄ࡟࠶࠻

Fig. A25 Fig. A25

Fig. A25

隙間の拡大図隙間の拡大図

隙間の拡大図

Tg0531-PM-SO

0309-002 1-20

Fig. A27Fig. A27

Fig. A27

(b) 総質量 (部品 + トレイ) が 500 g を超える場合は、総

質量に合せて、トレイ固定マグネットをパレットの引き

出し方向に対して追加します。

(目安として、トレイ固定マグネット 1 個につき 500 g

が固定できます。)

例例

例

: :

総質量が 1.2 kg の場合は、次の図のようにトレイ

固定マグネットを 4 個使用して固定します。

3.3 生産運転前の準備

Fig. A28Fig. A28

Fig. A28

が、複数のトレイを取付ける場合は、Fig. A28 のよう

にトレイ 4 個までを推奨します。

(4) トレイの取付け状態を確認します。

部品の位置ズレ、部品の飛び、トレイの浮き、トレイ固定マグ

ネットがずれていないかを確認します。

࠻࡟ࠗ

࠻࡟ࠗ࿕ቯࡑࠣࡀ࠶࠻

ࡄ࡟࠶࠻

࠻࡟ࠗ

࠻࡟ࠗ࿕ቯࡑࠣࡀ࠶࠻

ࡄ࡟࠶࠻

Tg0531-PM-SO

3.3.5 3.3.5

3.3.5

パレットからトレイの取外し手順パレットからトレイの取外し手順

パレットからトレイの取外し手順

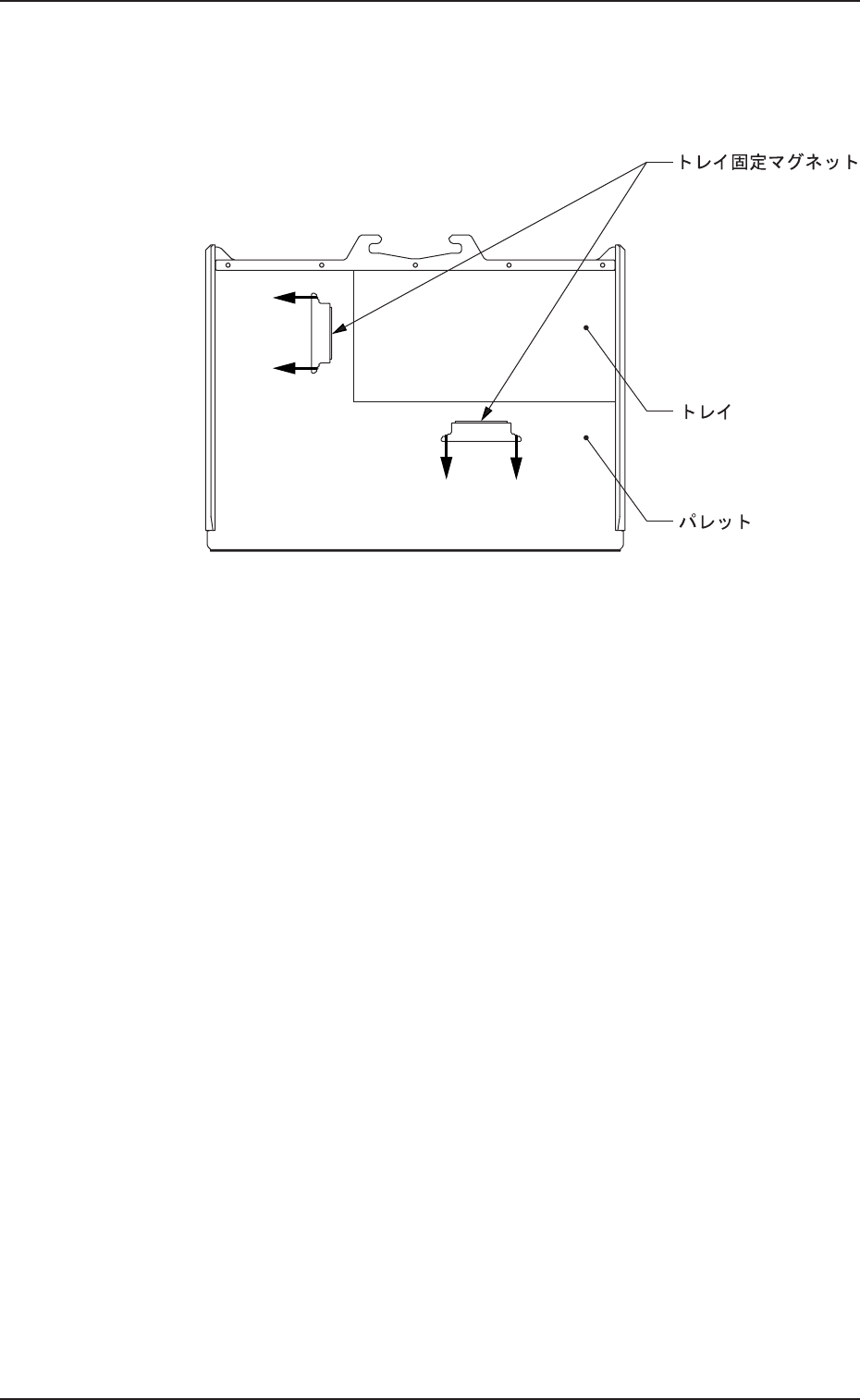

(1) トレイ固定マグネットを矢印方向にずらします。

(2) パレットからトレイを取外します。

3.3 生産運転前の準備

0309-003 1-21

Fig. A29Fig. A29

Fig. A29
