Betriebsanleitung SIPLACE S-25 HM / HS-50 1 LP-Kamera Multicolor (Option) Softwareversion SR.502.xx Ausgabe 11/00 1.3 Fokushöhe: Distanzplatte ein-/ausbauen 19 GEF A HR Bei d er Arbeit mit dem SITES T -Pr ogramm b esteh …
1 LP-Kamera Multicolor (Option) Betriebsanleitung SIPLACE S-25 HM / HS-50
1.3 Fokushöhe: Distanzplatte ein-/ausbauen Softwareversion SR.502.xx Ausgabe 11/00
18
/HJHQGH

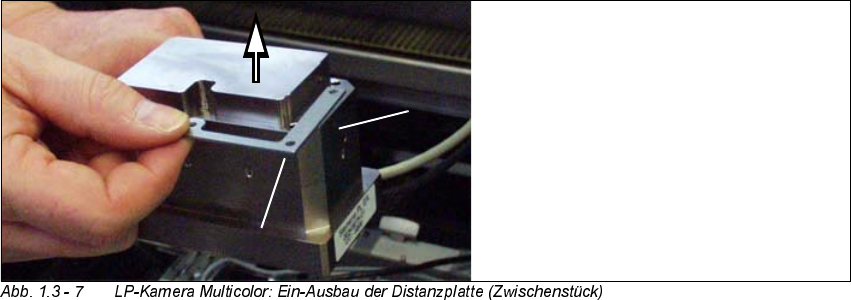

1. LP-Kamera Multicolor (abgebaut)
2. Distanzplatte (mitgeliefert oder eingebaut bei Nachrüstung der Option)
3. Montagerichtung
Å Entnehmen Sie die Distanzplatte bzw. setzen Sie diese in richtiger Drehlage (bestimmt durch
die Bohrungen und die Außenkontur) auf die Montagefläche der Kamera.
Å Setzen Sie die LP-Kamera Multicolor mit bzw. ohne Distanzplatte - je nach Anforderung - la-
gerichtig von unten
- auf die Montagefläche des Kamerahalters (S-25 HM) bzw.
- auf die 3 Abstandstücke im Kamerahalters (HS-50).
Å Schrauben Sie die Kamera mit den 3 unverlierbaren Innensechskantschrauben M 3 x 14 fest.
Å Befestigen Sie die nach oben führenden Kabel so, daß die Steckverbindungen
]XJHQWODVWHW
sind,
– wie für HS-50 in Abb. 1.3 - 5 dargestellt.
Hierfür benötigen Sie Kabelbinder.
– wie für S-25 HM in Abb. 1.3 - 4 dargestellt.
Hierfür benötigen Sie Kabelschellen Gr. 6 und die durch die vorherige Demontage vorhan-
denen Schrauben M3 und M4.
Å Entfernen Sie alles Werkzeug, etc. aus dem Arbeitsbereich der Maschine.
Betriebsanleitung SIPLACE S-25 HM / HS-50 1 LP-Kamera Multicolor (Option)
Softwareversion SR.502.xx Ausgabe 11/00 1.3 Fokushöhe: Distanzplatte ein-/ausbauen
19
GEFAHR
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte Personen gestartet werden.
Für die Arbeit mit dem SITEST-Programm muß der BE-Wechseltisch immer eingefahren und rich-
tig angedockt sein.
Å Starten Sie das SITEST-Programm.
Å Wählen Sie in der Grundansicht den Button "Gesamtreferenzlauf".
Å Führen Sie anschließend die Kalibrierung durch:
Im Zusammenhang dem Wiedereinbau der LP-Kameras Multicolor müssen - nach dem Ge-
samtreferenzlauf - alle Bestückköpfe und die Kameras kalibriert werden, wie in der Bedie-
nungsanleitung SITEST SW V 502.xx beschrieben.
1 LP-Kamera Multicolor (Option) Betriebsanleitung SIPLACE S-25 HM / HS-50
1.4 LRU: Konfiguration der LP-Kamera Multicolor Softwareversion SR.502.xx Ausgabe 11/00
20
/58.RQILJXUDWLRQG HU/3.DPHUD0X OWLFR ORU
Die optionale LP-Kamera Multicolor wird für SIPLACE 80 S-25 HM oder HS-50 im Stationskonfi-
gurator des UNIX Linienrechners (LRU) ausgewählt. Dieser Vorgang kann von der Reihenfolge
her entweder vor oder nach der Auswahl der LP-Kamera Multicolor an der betreffenden Station,
im SITEST-Programm 502.xx, erfolgen.
Nach der Konfiguration und der Vorgabe oder Änderung der Substrat-/LP-Dicke (-Höhe) im Nut-
zeneditor des Linienrechners, muß am Linienrechner unter Fehlermeldungen (siehe Abschnitt
1.4.2) nachgesehen werden, ob durch Einbau / Entfernen der Zwischenplatte der Fokus der LP-
Kamera Multicolor angepaßt / optimiert werden muß (siehe Abschnitt 1.3.1).
$EODXIGHU.RQILJXUDWLRQ
Å Wählen Sie in der Menüleiste oben: "Dienste".
Å Wählen Sie in dem sich öffnenden Pull-down-Menü den Auswahlpunkt:
"
6WDWLRQVNRQILJXUDWLRQ
".
Å Das Fenster zur Auswahl der Maschine wird geöffnet:
Wählen Sie die Maschine (HS-50 oder S-25 HM) aus, an der die optionale LP-Kamera Multi-
color installiert wurde.
Å Die "Grundansicht Struktureditor" wird automatisch angezeigt.
Die gewählte Maschine (S-25 HM oder HS-50) wird graphisch, strukturiert nach Portalen (1 bis
2 bzw. 4) und mit den jeweiligen Unterstrukturen (Förderbereiche, Bestückköpfe, LP-Kameras,
Optionen, etc.) angezeigt, wie nachfolgend am Beispiel HS-50 dargestellt.
