Die optionale LP-Kamera Multicolor wird für SIPLACE 80 S-25 HM oder HS-50 im Stationskonfi-
gurator des UNIX Linienrechners (LRU) ausgewählt. Dieser Vorgang kann von der Reihenfolge
her entweder vor oder nach der Auswahl der LP-Kamera Multicolor an der betreffenden Station,
im SITEST-Programm 502.xx, erfolgen.
Nach der Konfiguration und der Vorgabe oder Änderung der Substrat-/LP-Dicke (-Höhe) im Nut-
zeneditor des Linienrechners, muß am Linienrechner unter Fehlermeldungen (siehe Abschnitt
1.4.2) nachgesehen werden, ob durch Einbau / Entfernen der Zwischenplatte der Fokus der LP-
Kamera Multicolor angepaßt / optimiert werden muß (siehe Abschnitt 1.3.1).
$EODXIGHU.RQILJXUDWLRQ
Å Wählen Sie in der Menüleiste oben: "Dienste".
Å Wählen Sie in dem sich öffnenden Pull-down-Menü den Auswahlpunkt:
"
6WDWLRQVNRQILJXUDWLRQ
".
Å Das Fenster zur Auswahl der Maschine wird geöffnet:
Wählen Sie die Maschine (HS-50 oder S-25 HM) aus, an der die optionale LP-Kamera Multi-
color installiert wurde.
Å Die "Grundansicht Struktureditor" wird automatisch angezeigt.
Die gewählte Maschine (S-25 HM oder HS-50) wird graphisch, strukturiert nach Portalen (1 bis
2 bzw. 4) und mit den jeweiligen Unterstrukturen (Förderbereiche, Bestückköpfe, LP-Kameras,

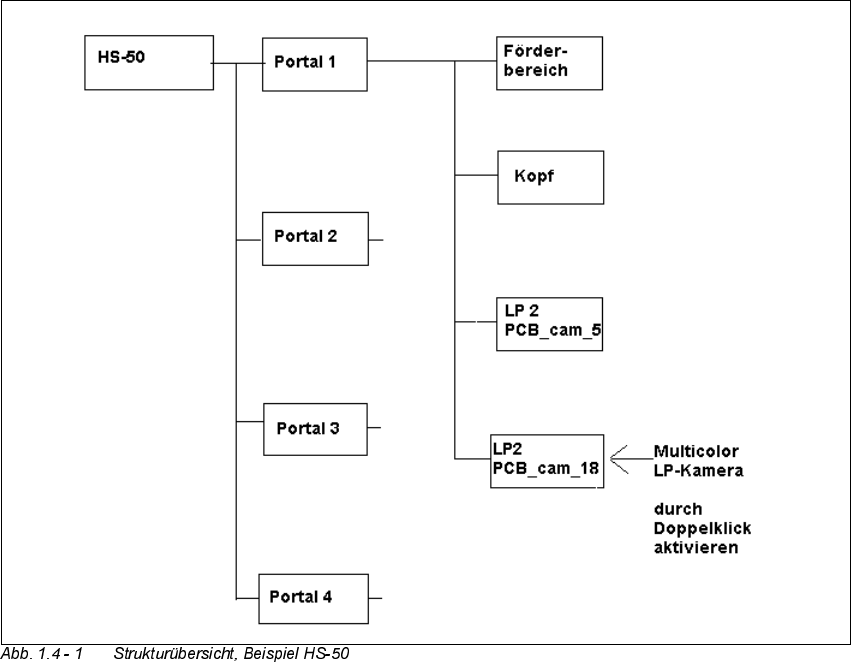

Optionen, etc.) angezeigt, wie nachfolgend am Beispiel HS-50 dargestellt.
Betriebsanleitung SIPLACE S-25 HM / HS-50 1 LP-Kamera Multicolor (Option)
Softwareversion SR.502.xx Ausgabe 11/00 1.4 LRU: Konfiguration der LP-Kamera Multicolor
21
Å Das Feld LP-Kamera Multicolor ist deaktiviert. Aktivieren Sie die optionale LP-Kamera Multi-
color "LP PC_cam _18" durch Doppelklick, wie oben dargestellt.
Å Führen Sie dies für alle 4 bzw. 2 Portale (HS-50 / S-25 HM) durch.
Å Wählen Sie in der Menüleiste oben, im Stations-Editor: "Datei" -> "Sichern" -> "ENDE".
Å Wählen Sie anschließend: "Datei" ->
'DWHQPDQDJHU
Å Klicken Sie mit Doppelklick auf die ICONE für "Stammdaten".
Å Führen Sie in dem sich öffnenden Fenster einen Doppelklick auf "Stationen" aus.
Å Klicken Sie einmal auf das sich öffnenden Feld "Doppelklick" und wählen Sie durch einmaligen
Klick " Übersetzer" und
Å weiter mittels Doppelklick die entsprechende Station aus, an der die LP-Kamera Multicolor
zum Einsatz kommt / nachgerüstet wurde.
Å Wählen Sie im Datenmanger-Fenster das Feld OK.
Alle Fenster werden geschlossen.
Die Arbeiten am Linienrechner für die Konfiguration der LP-Kamera Multicolor sind damit ab-
geschlossen. Falls nicht schon vorher erfolgt, führen Sie nun die Prüfung "Kamerafokus/Sub-
stratdicke" (siehe Abschnitt 1.4.2) und weiter die "Aktivierung / Konfiguration der LP-Kamera
Multicolor" im SITEST-Programm durch (siehe Abschnitt 1.5).
1 LP-Kamera Multicolor (Option) Betriebsanleitung SIPLACE S-25 HM / HS-50
1.4 LRU: Konfiguration der LP-Kamera Multicolor Softwareversion SR.502.xx Ausgabe 11/00
22
.DPHUDIRNXVLQ$EKlQJLJNHLW]XU/36XEVWUDW GLFNH
Durch Ein- oder Ausbau der Distanzplatte (Zwischenstück) zwischen Multicolor LP-Kamera und
Kamerahalter, kann die Fokushöhe für die aktuelle Substrat- bzw. LP-Dicke optimiert werden.
Die Entscheidung ob mit oder ohne Distanzplatte gearbeitet wird, kann im Zuge der Nachrüstung
anhand der Tabelle (siehe Abschnitt 1.3) erfolgen. Nach Beschreibung der LP kann zur Kontrolle
eine Vorgabe am Linienrechner abgerufen werden, wie nachfolgend beschrieben:
Å Nach Beschreibung der LP inkl. Eingabe der LP- / Substratdicke (= Höhe) im Nutzeneditor,
Durchführung des Machbarkeitstests und Auftragsvorgabe für die entsprechende Station im
Auftragseditor, kann unter -> Dienste -> Fehlermeldungen nachgesehen werden.
Falls eine Änderung bzgl. Zwischenstück erfolgen muß, wird folgende Meldung angezeigt:
Warnung: Leiterplatte xxx.la ist dicker als 3.400 mm (x.y > 3.400 mm).
Deshalb muß die Kamera 18 ohne Zwischenstück montiert sein !
ODER
Warnung: Leiterplatte xxx.la ist dünner als 1.500 mm (x.y < 1.500 mm).
Deshalb muß die Kamera 18 mit Zwischenstück montiert sein !
xxx.la = Name der LP
x.y = im Nutzeneditor eingegebene LP- / Substrat-Dicke (Höhe).
Kamera 18 = LP-Kamera Multicolor
Å Führen Sie die Aktivierung / Konfiguration der LP-Kamera Multicolor im SITEST-Programm der
Station fort (siehe Abschnitt 1.5).
